Sprängskisser för Suzuki DF25A, DF30AT (P01) 2018 [DF25A_30A_P01_018]
1
2
3
Läs mer
Läs mindre
Parts Pilot
Topplock
Referensnr. DF25A_30A_P01_018 0

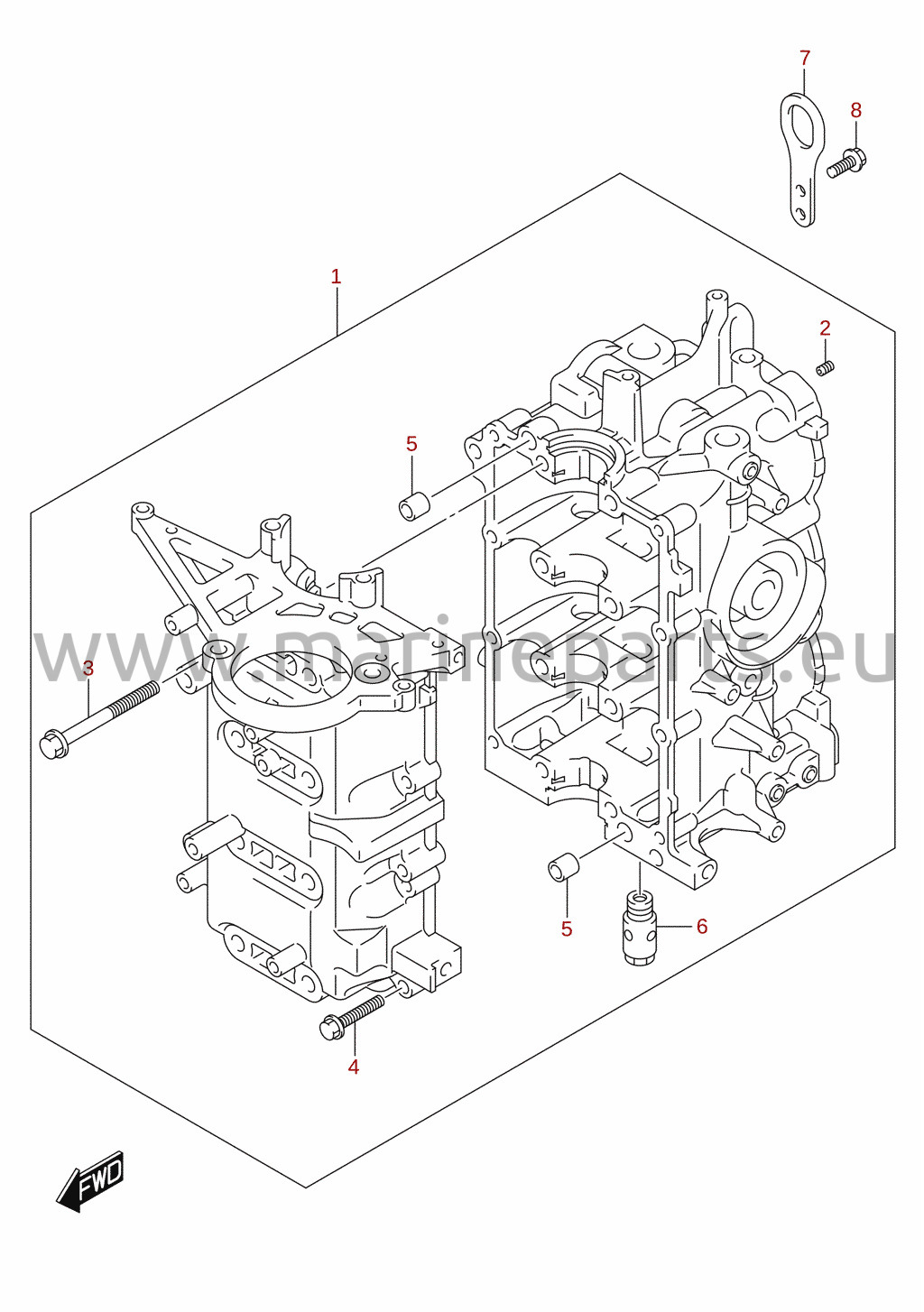

Cylinderblock
Referensnr. DF25A_30A_P01_018 1

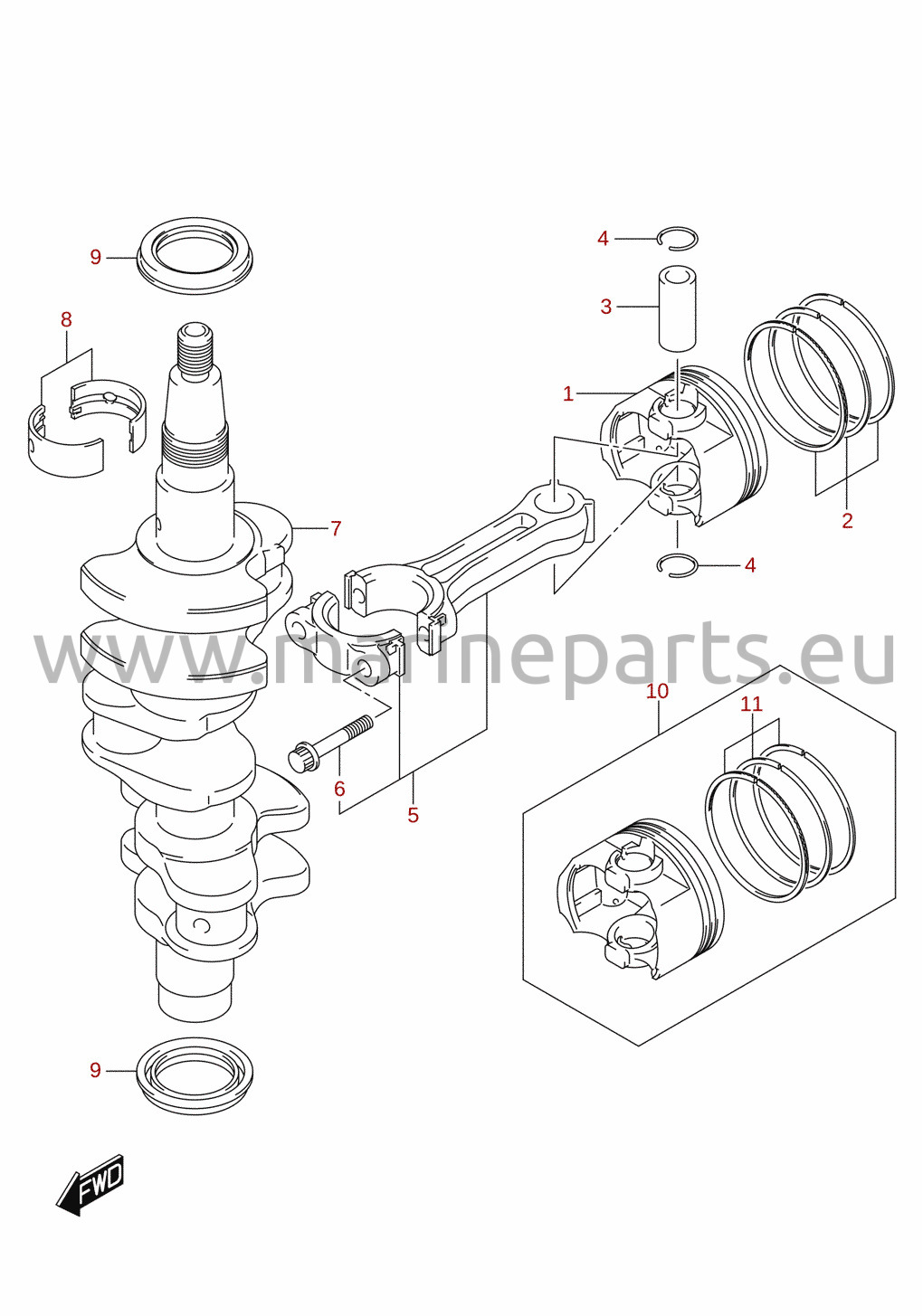

Vevaxel
Referensnr. DF25A_30A_P01_018 2

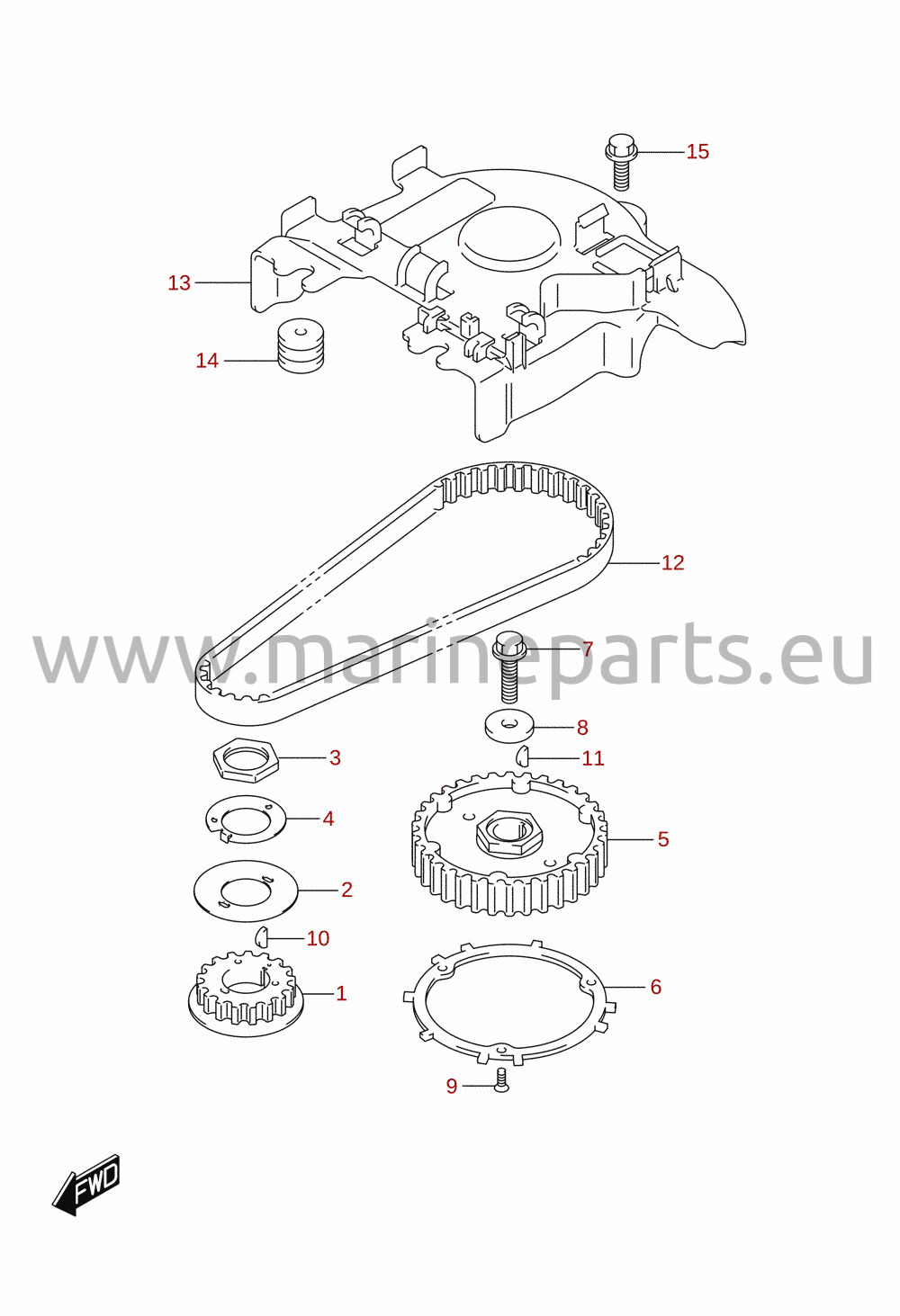

Kamrem
Referensnr. DF25A_30A_P01_018 3

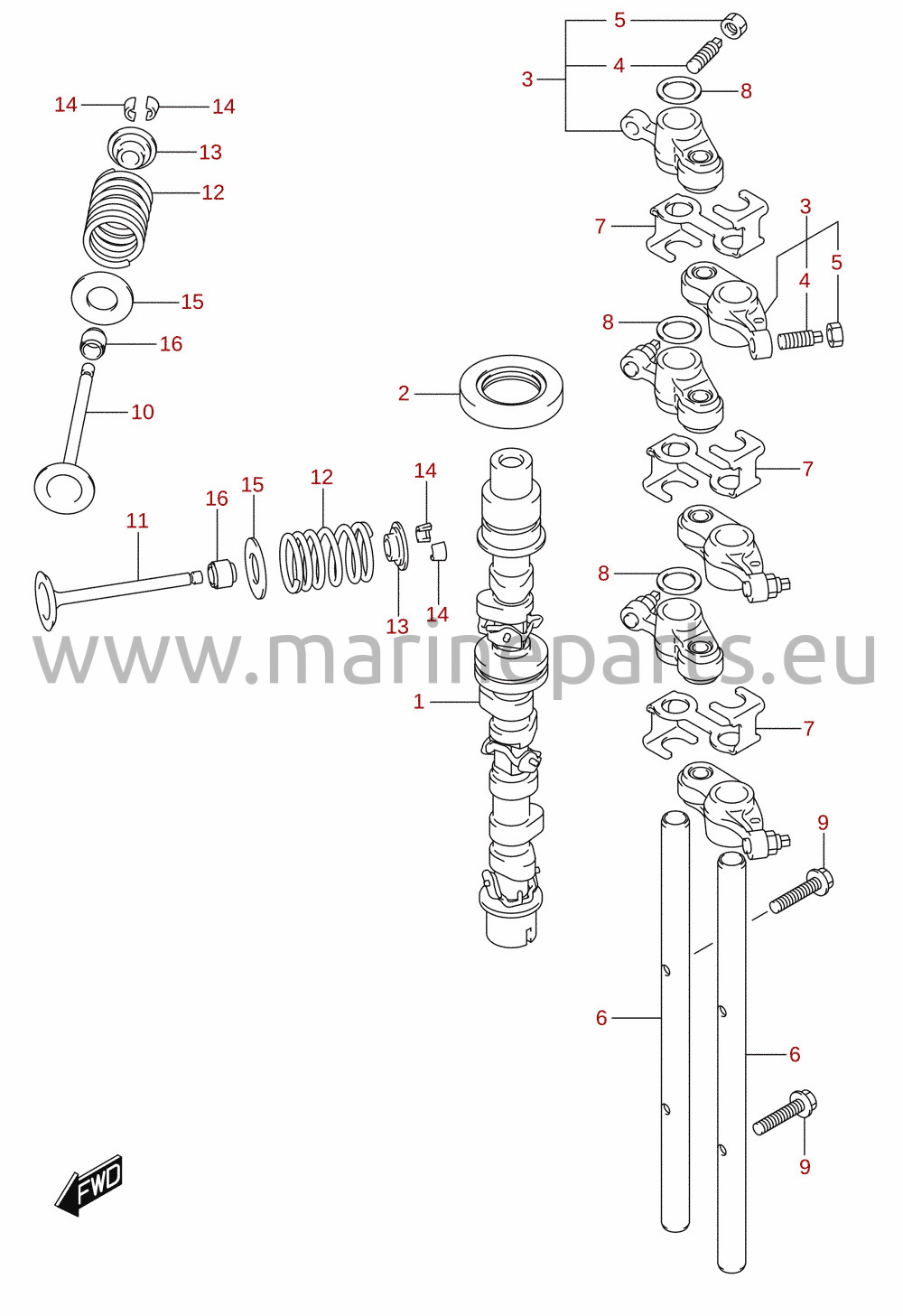

Kamaxel
Referensnr. DF25A_30A_P01_018 4

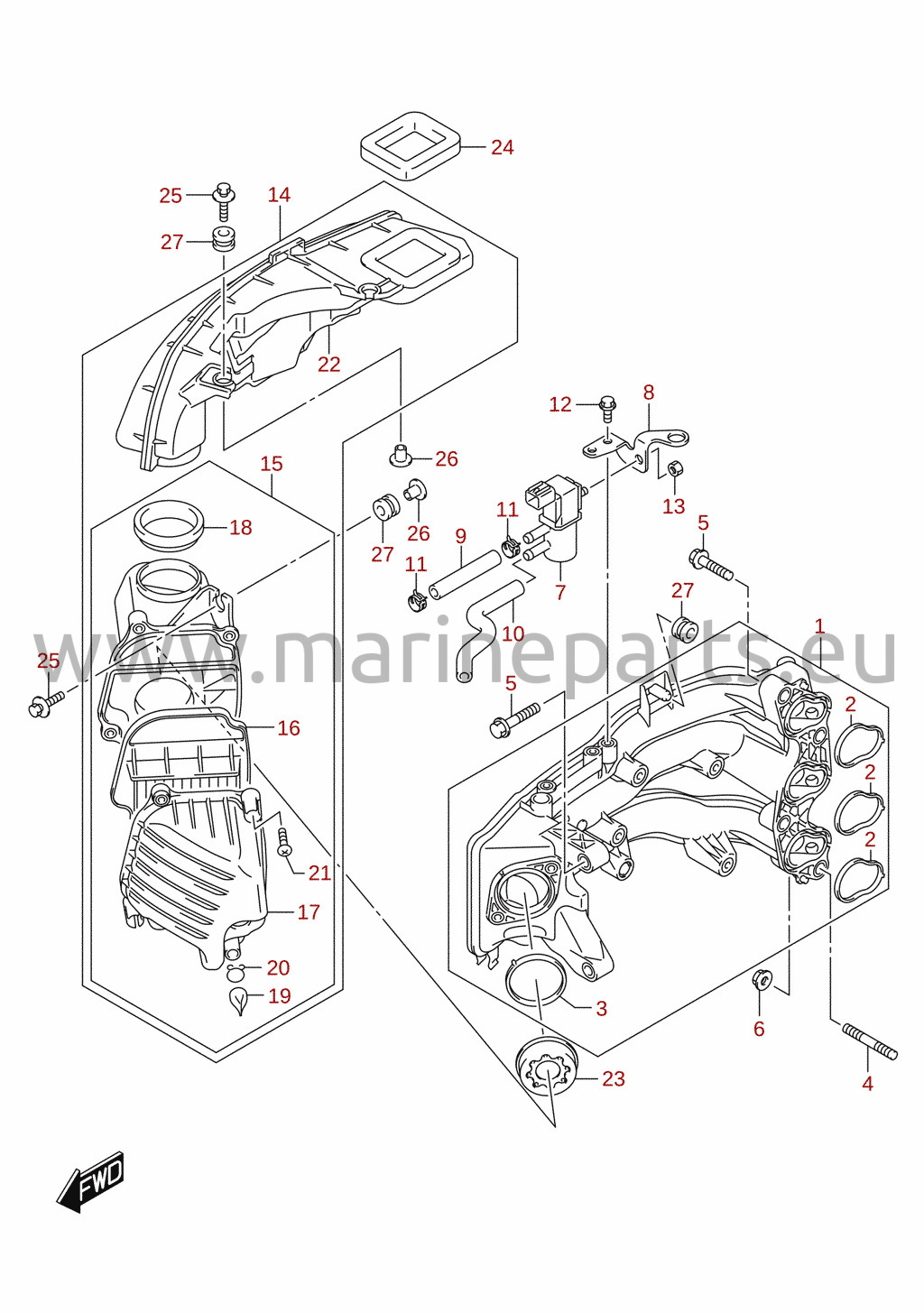

Insugningsrör (DF25)
Referensnr. DF25A_30A_P01_018 5
Insugningsrör (DF30)
Referensnr. DF25A_30A_P01_018 6
Avgasgrenrör
Referensnr. DF25A_30A_P01_018 7

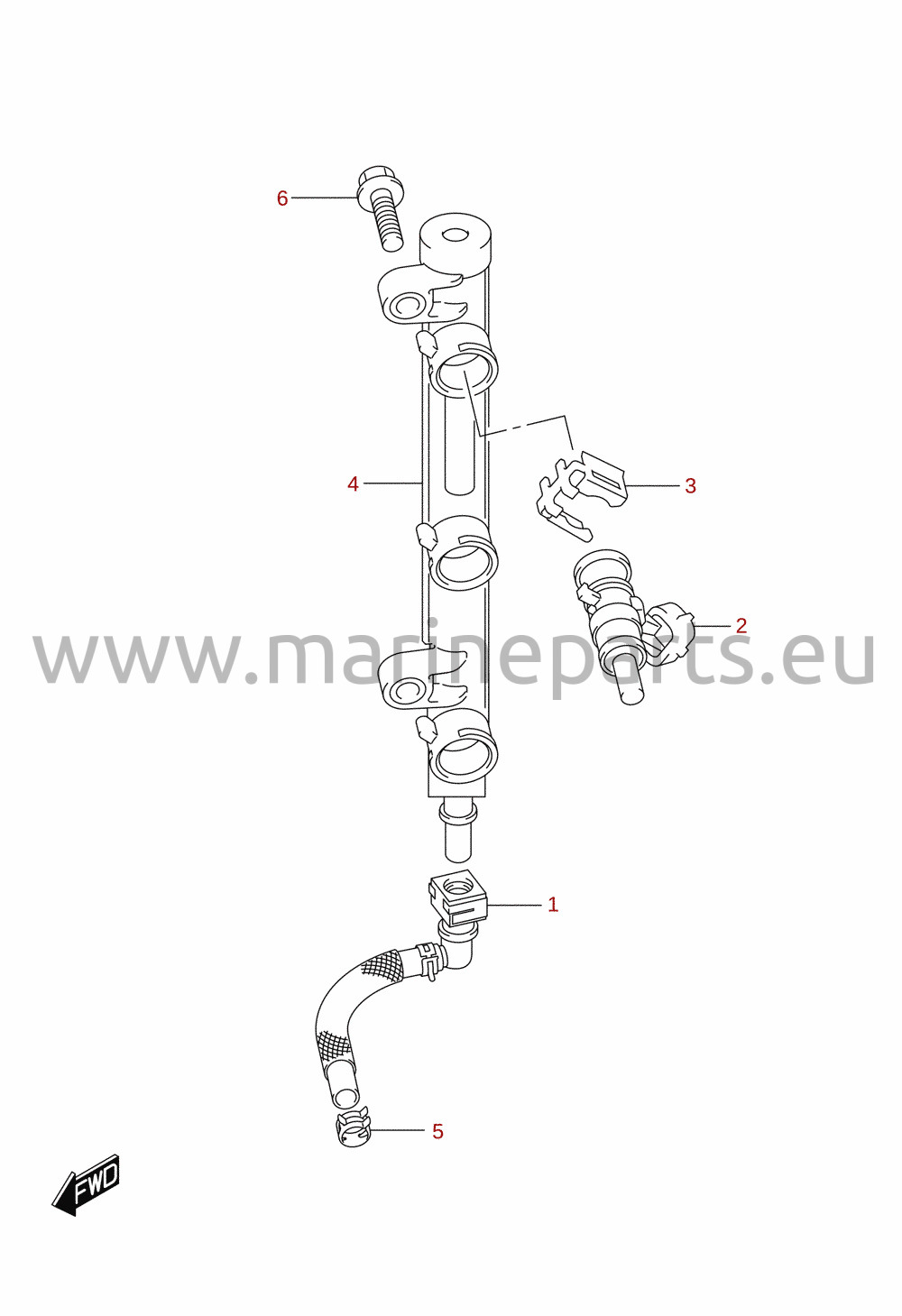

Bränsleinsprutare
Referensnr. DF25A_30A_P01_018 8

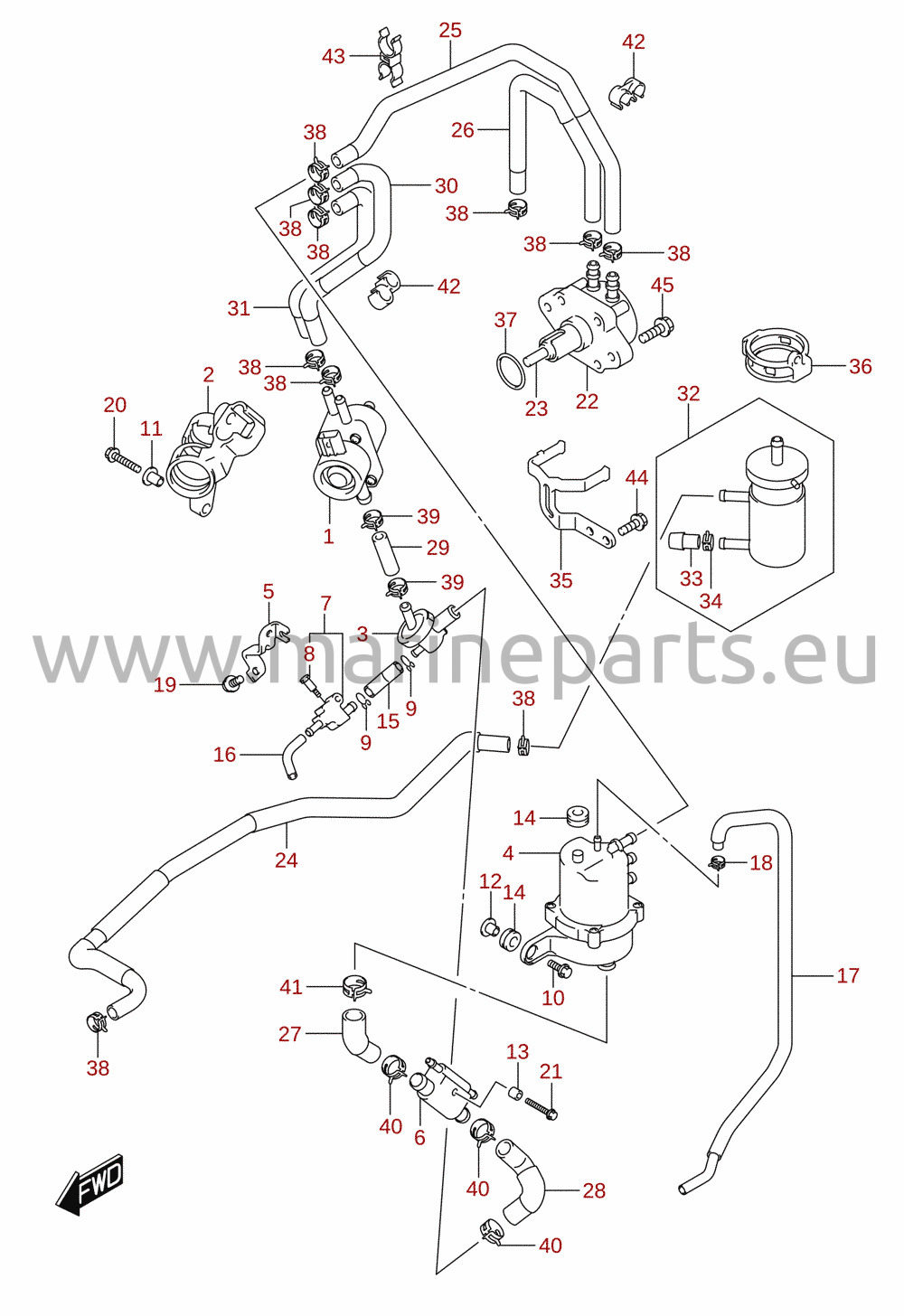

Bränslepump 1/2
Referensnr. DF25A_30A_P01_018 9
Bränslepump 2/2
Referensnr. DF25A_30A_P01_018 10

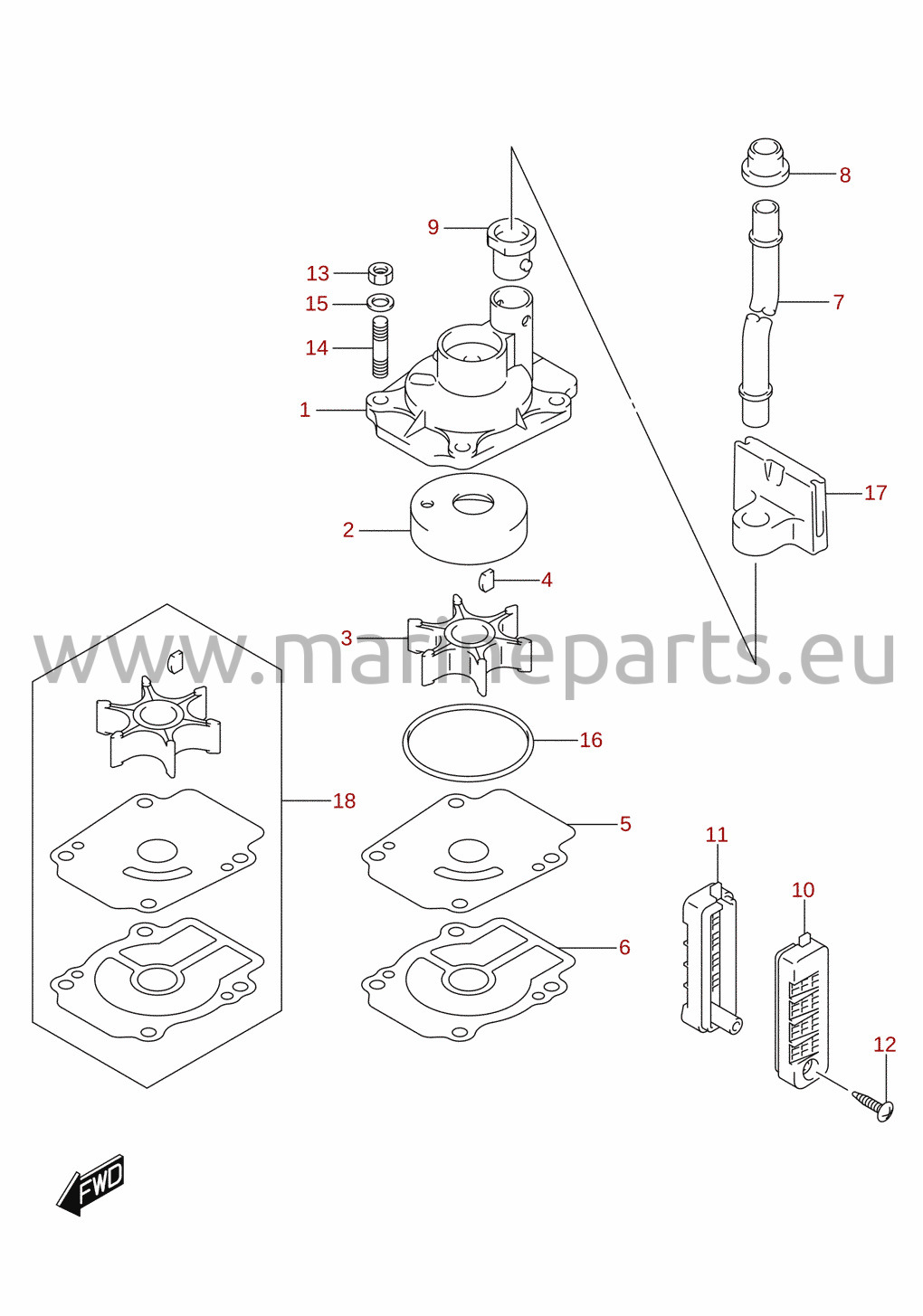

Vattenpump 1/2
Referensnr. DF25A_30A_P01_018 11

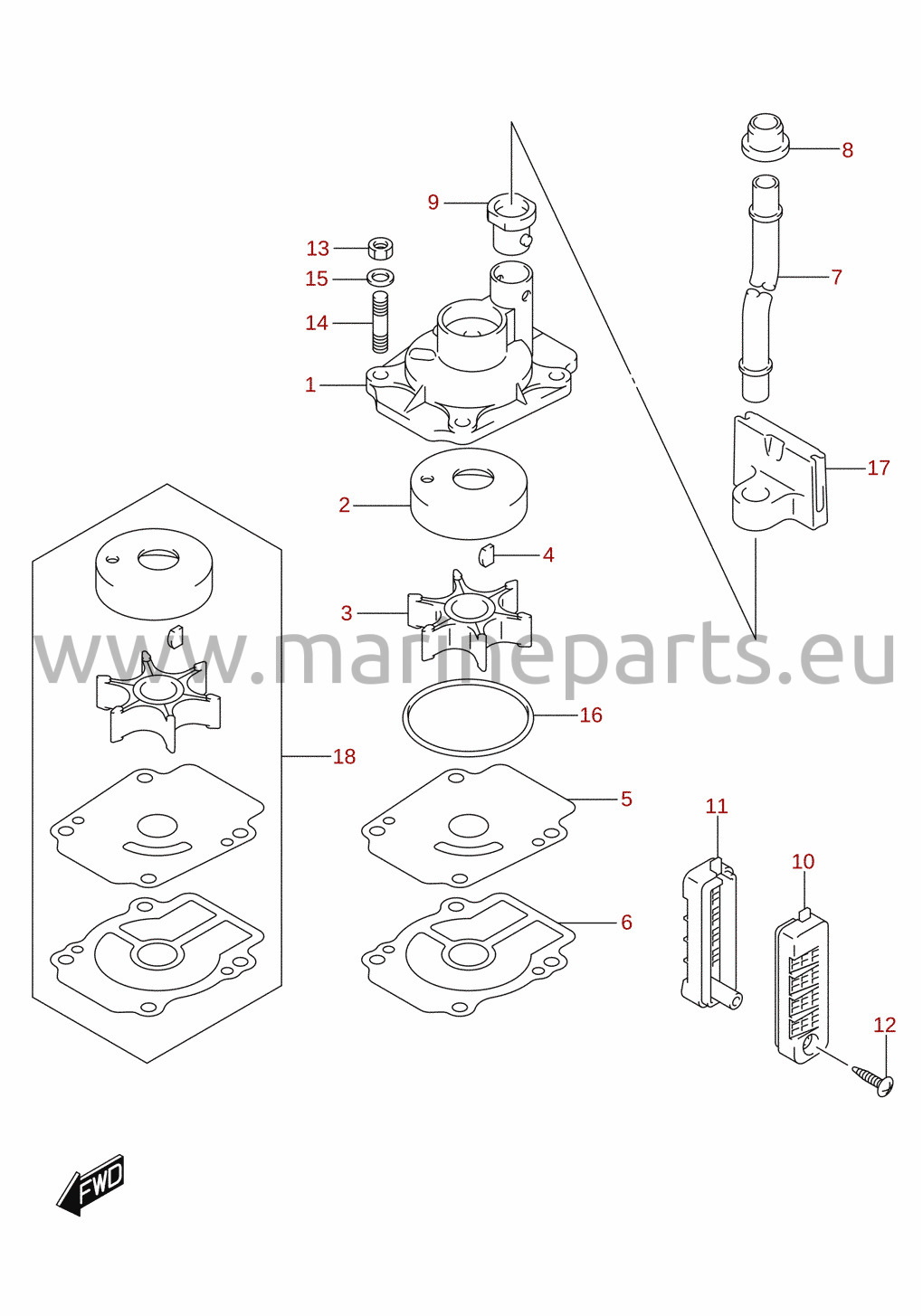

Vattenpump 2/2
Referensnr. DF25A_30A_P01_018 12

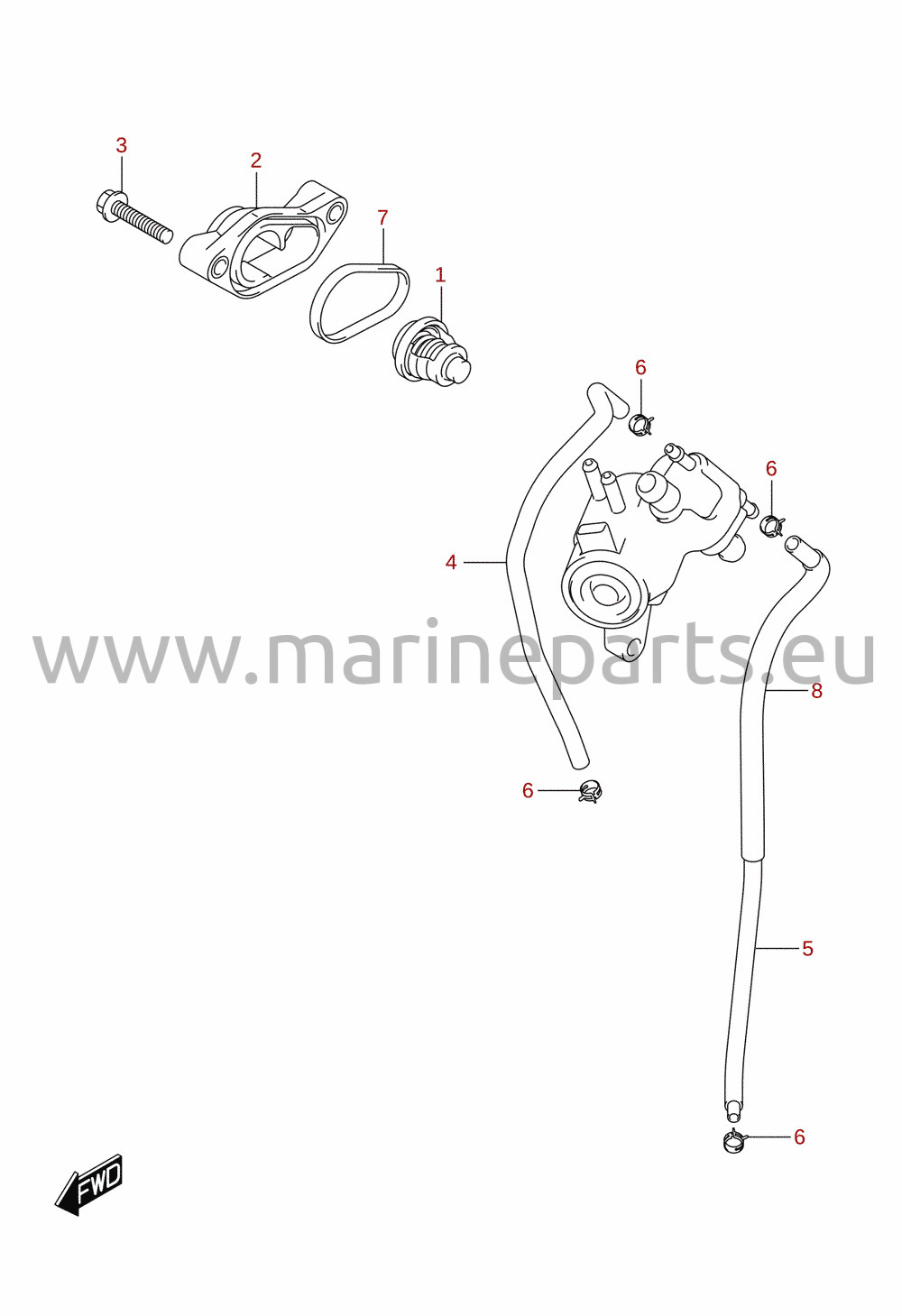

Termostat
Referensnr. DF25A_30A_P01_018 13

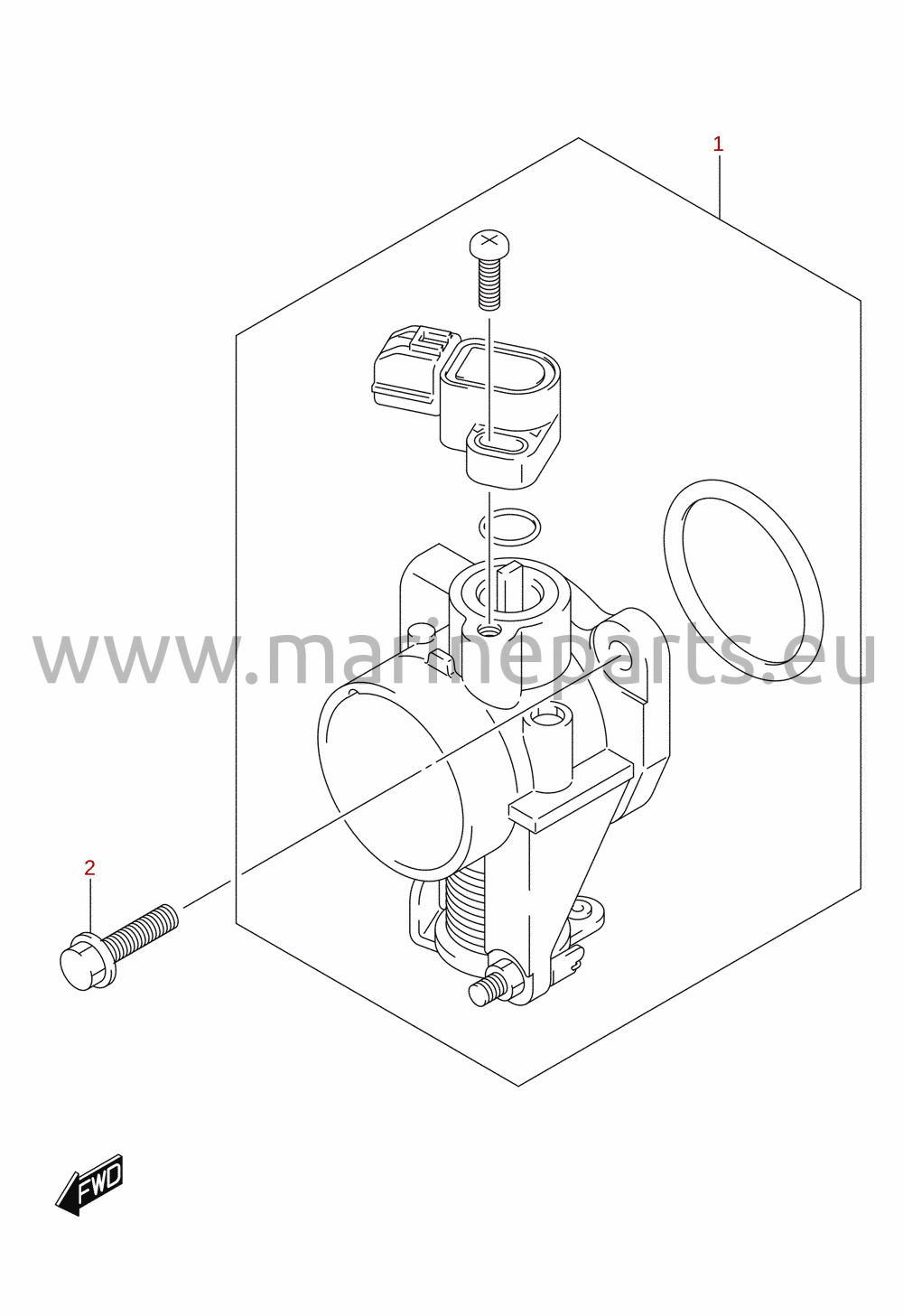

Gasspjällhus
Referensnr. DF25A_30A_P01_018 14

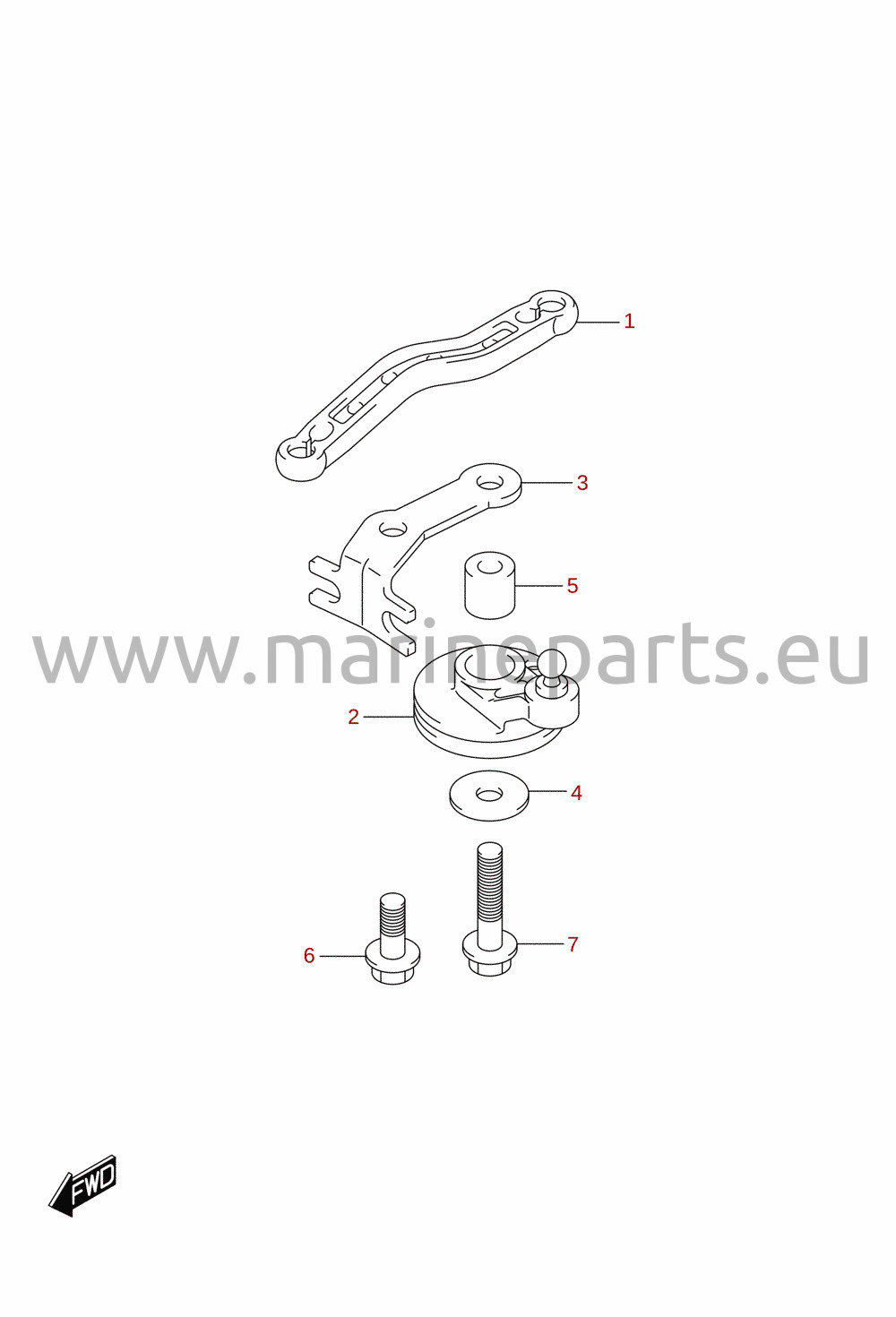

Gasreglage (DF25, DF30) 1/2
Referensnr. DF25A_30A_P01_018 15

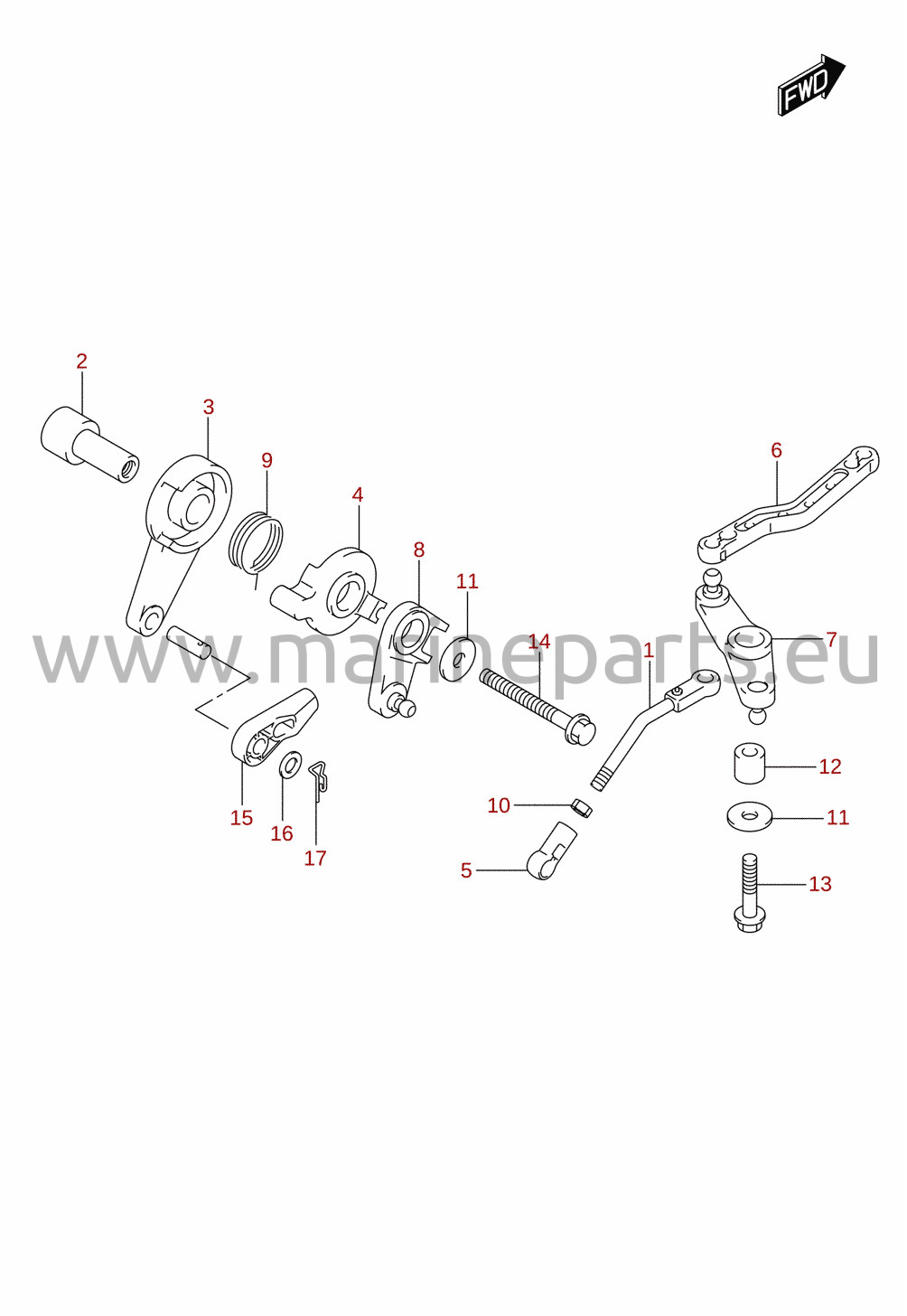

Gasreglage (DF25, DF30) 2/2
Referensnr. DF25A_30A_P01_018 16

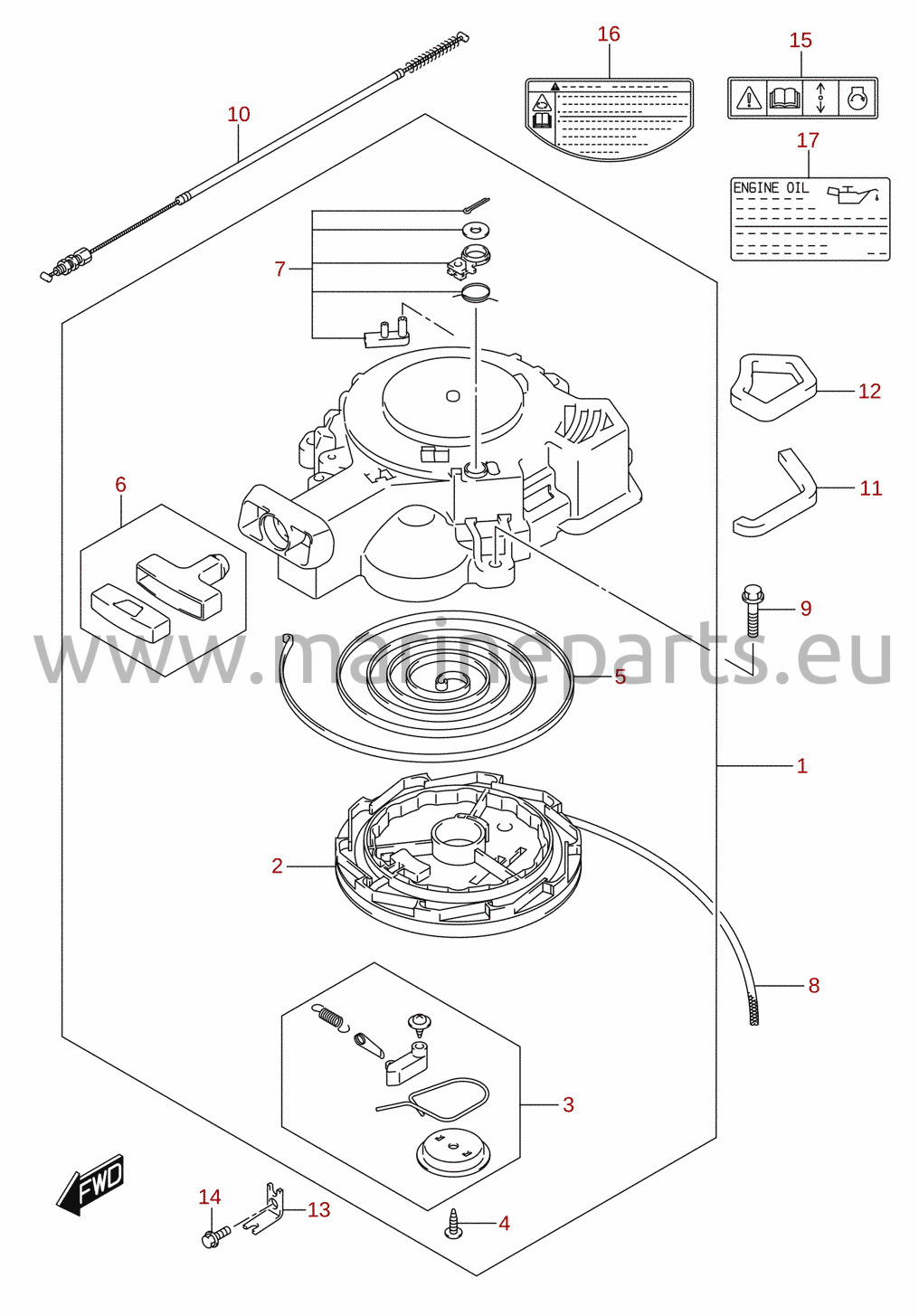

Snörstart
Referensnr. DF25A_30A_P01_018 17

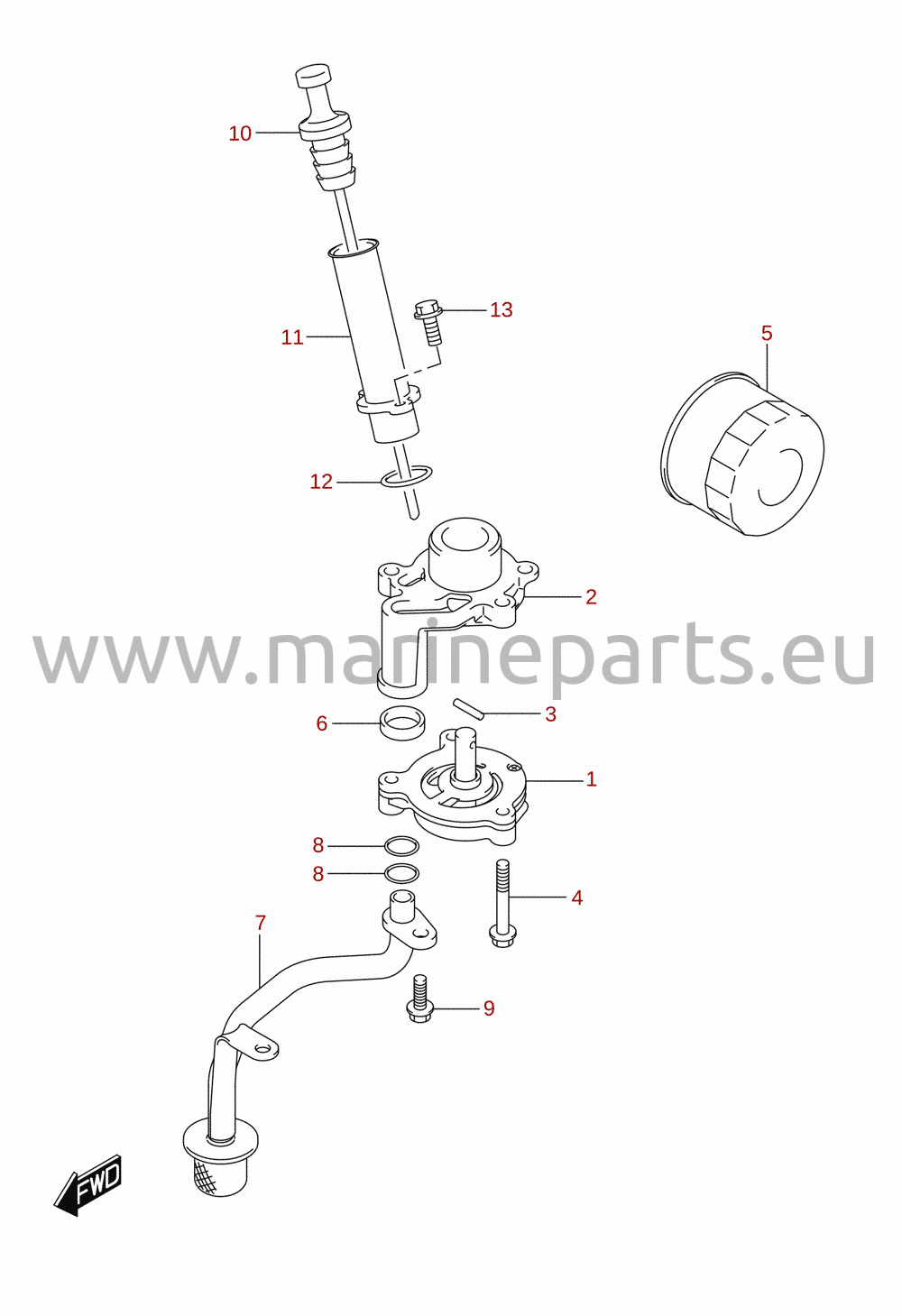

Oljepump
Referensnr. DF25A_30A_P01_018 18

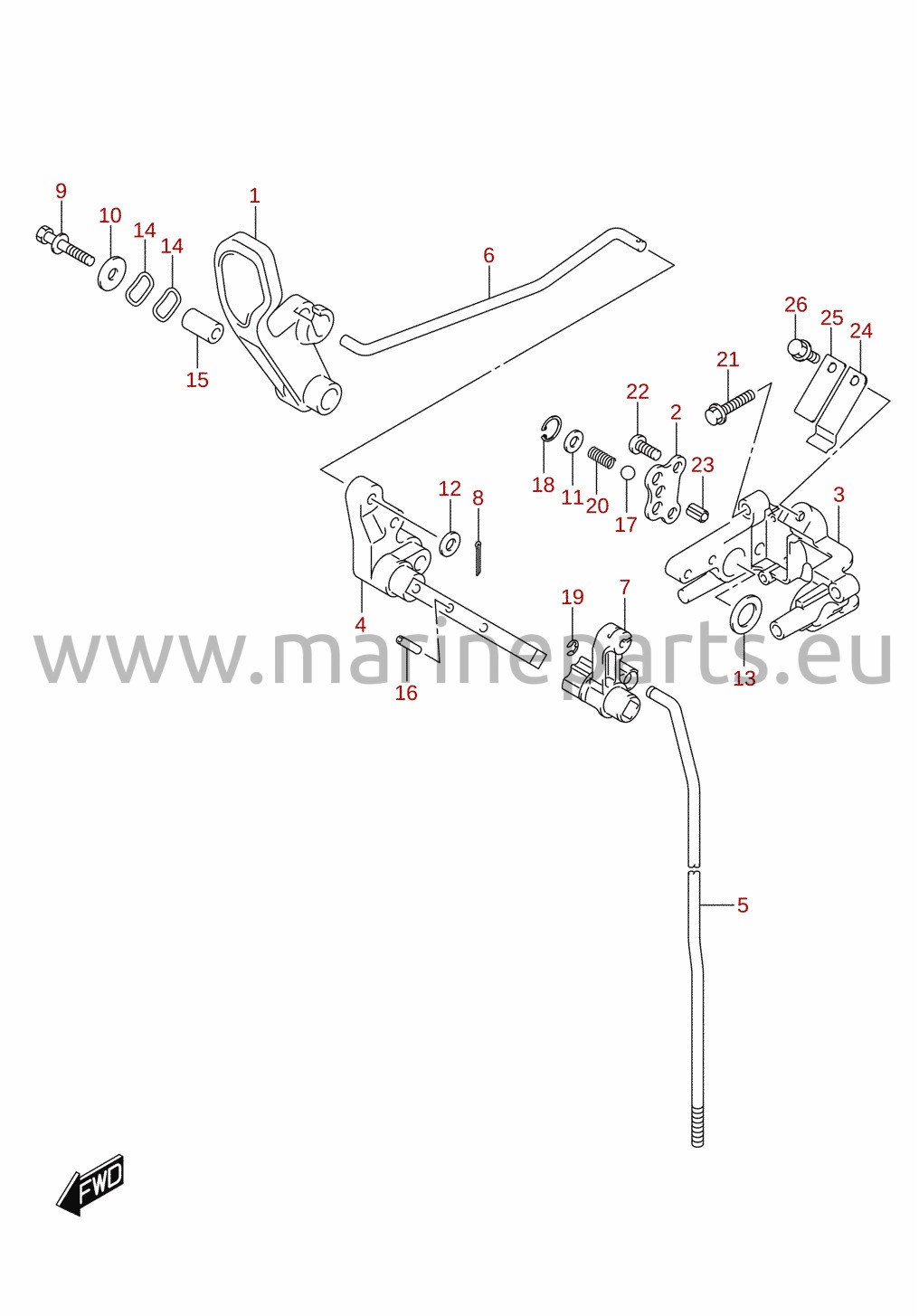

Kopplingsstång (DF25, DF30) 1/2
Referensnr. DF25A_30A_P01_018 19

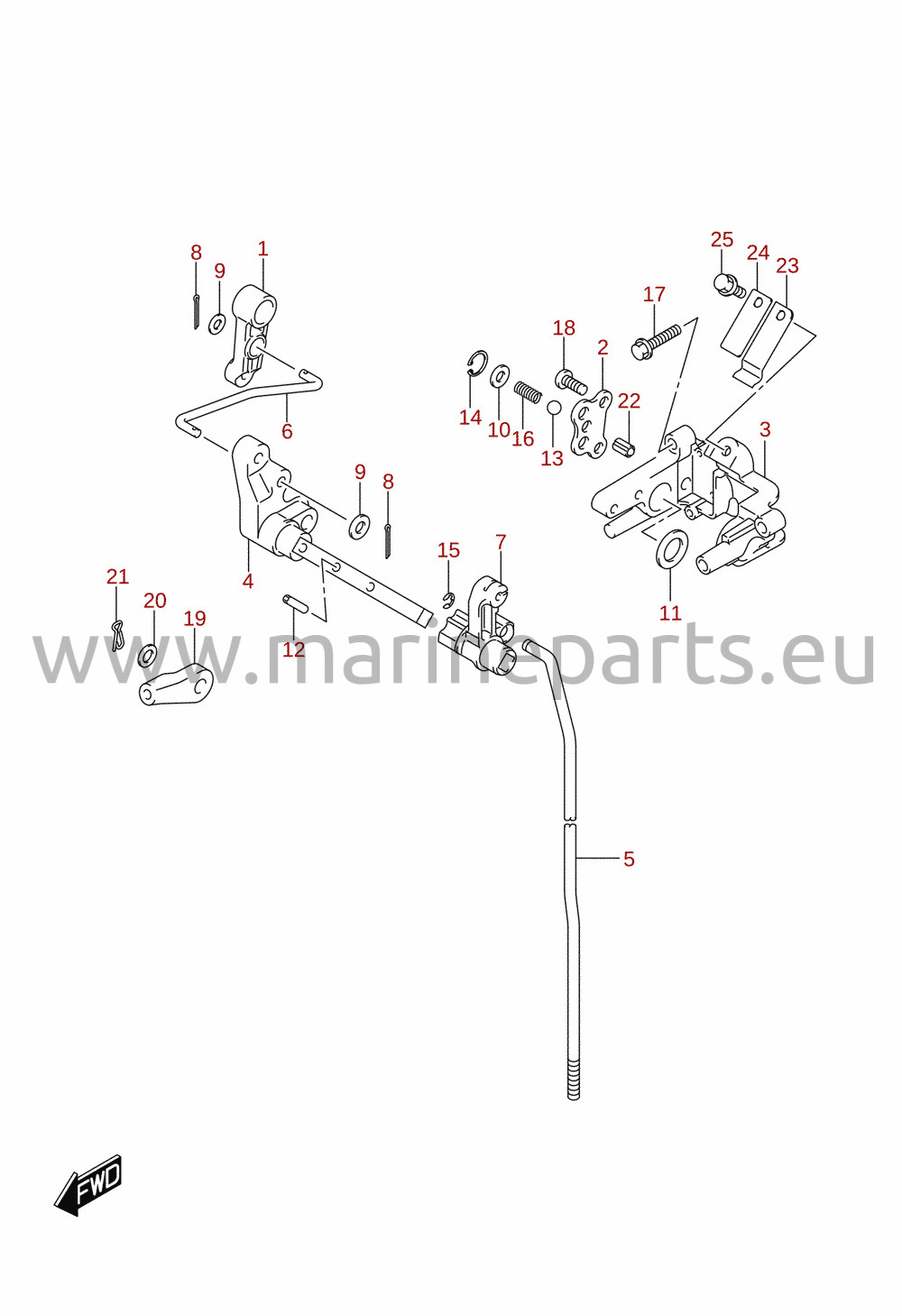

Kopplingsstång (DF25, DF30) 2/2
Referensnr. DF25A_30A_P01_018 20

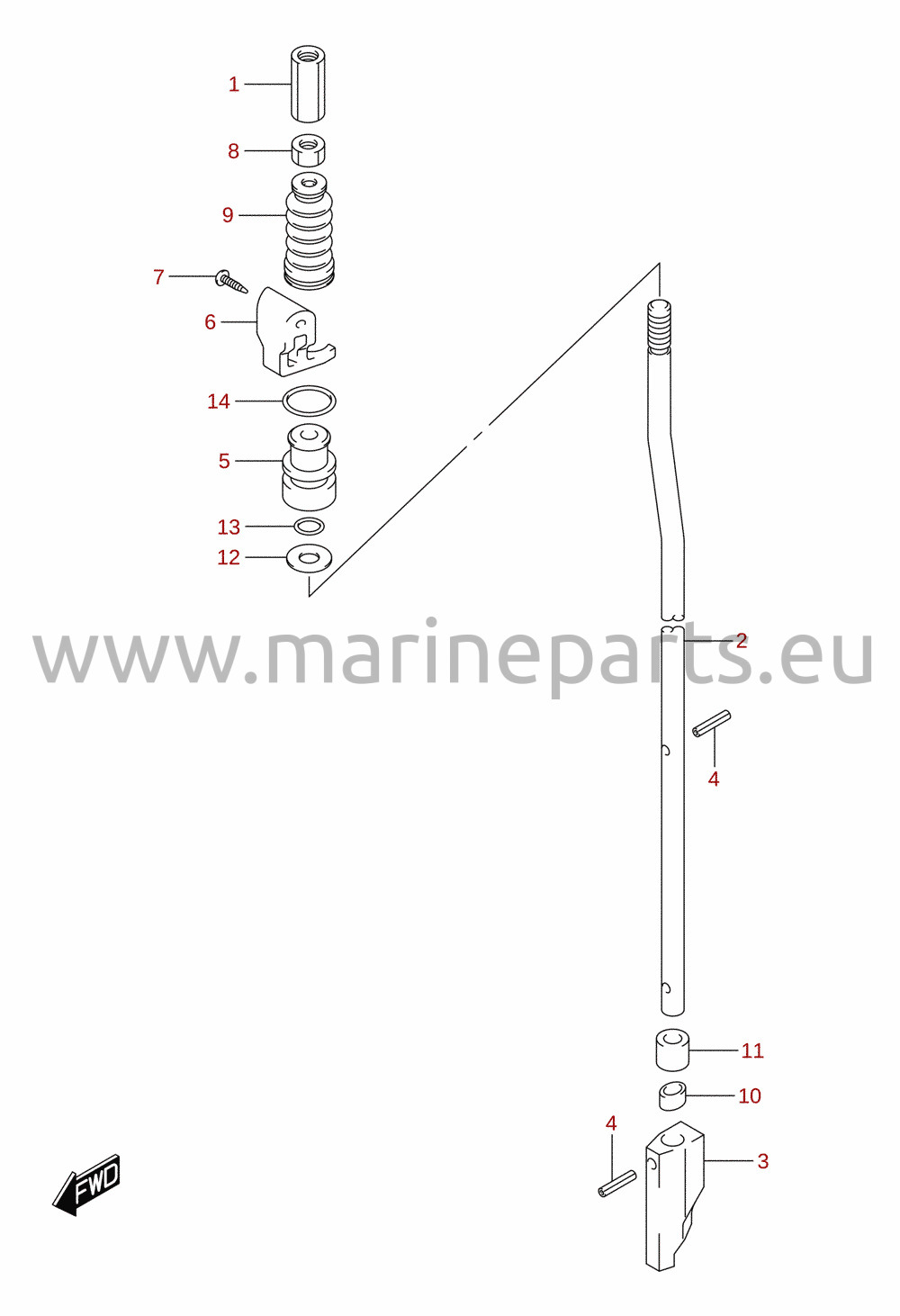

Växelstång
Referensnr. DF25A_30A_P01_018 21

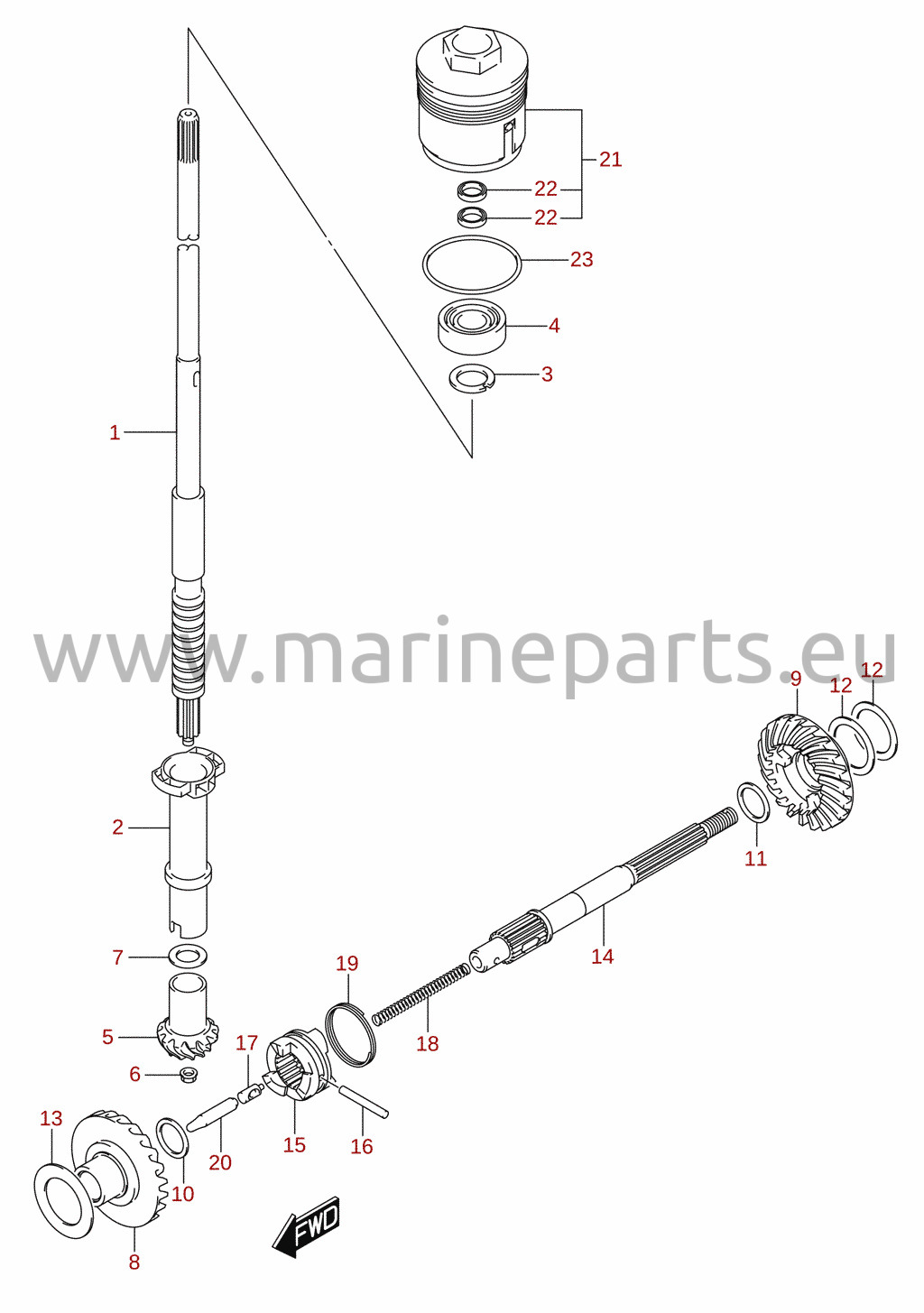

Transmission
Referensnr. DF25A_30A_P01_018 22
Startmotor (DF25)
Referensnr. DF25A_30A_P01_018 23

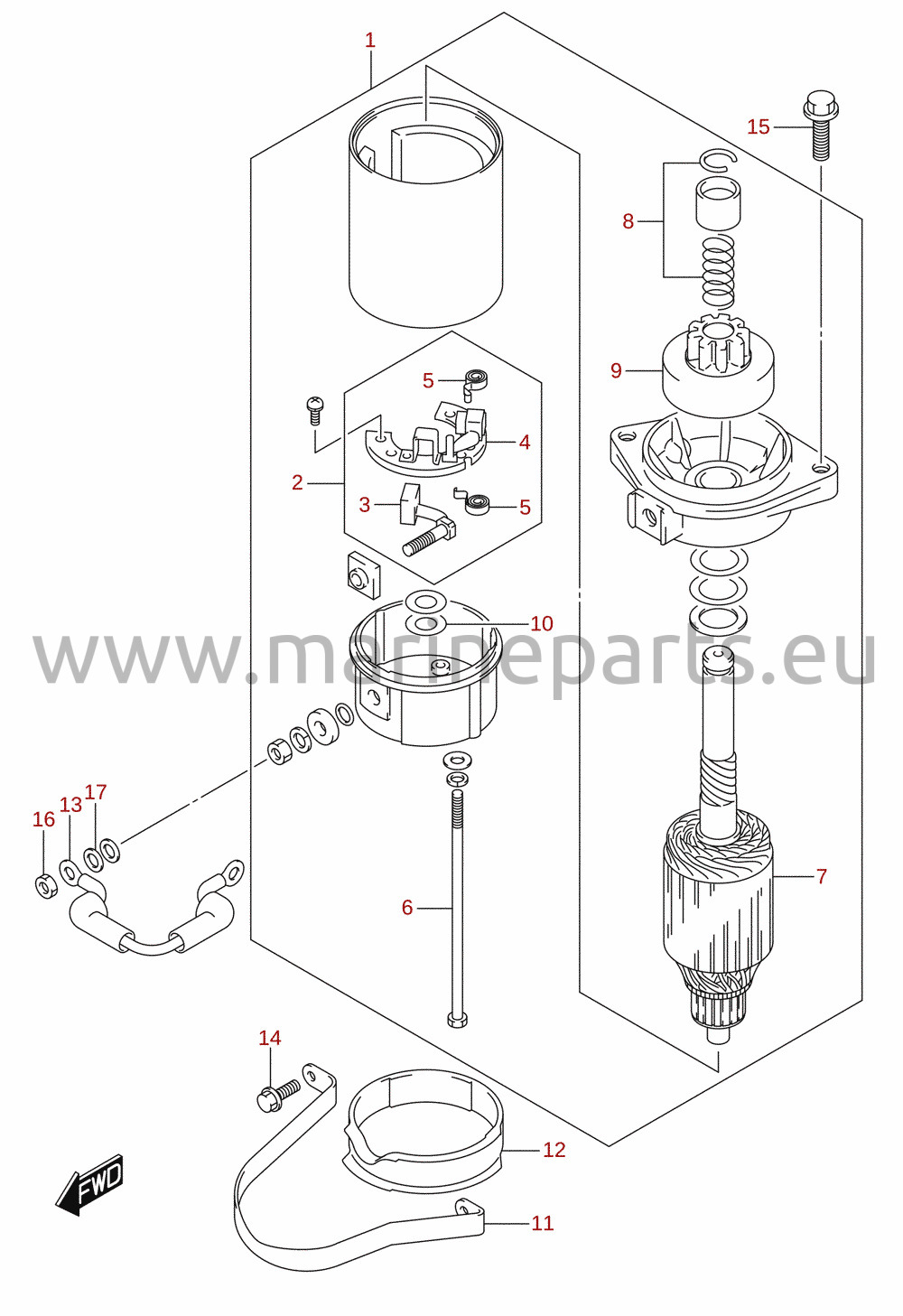

Startmotor (DF30)
Referensnr. DF25A_30A_P01_018 24

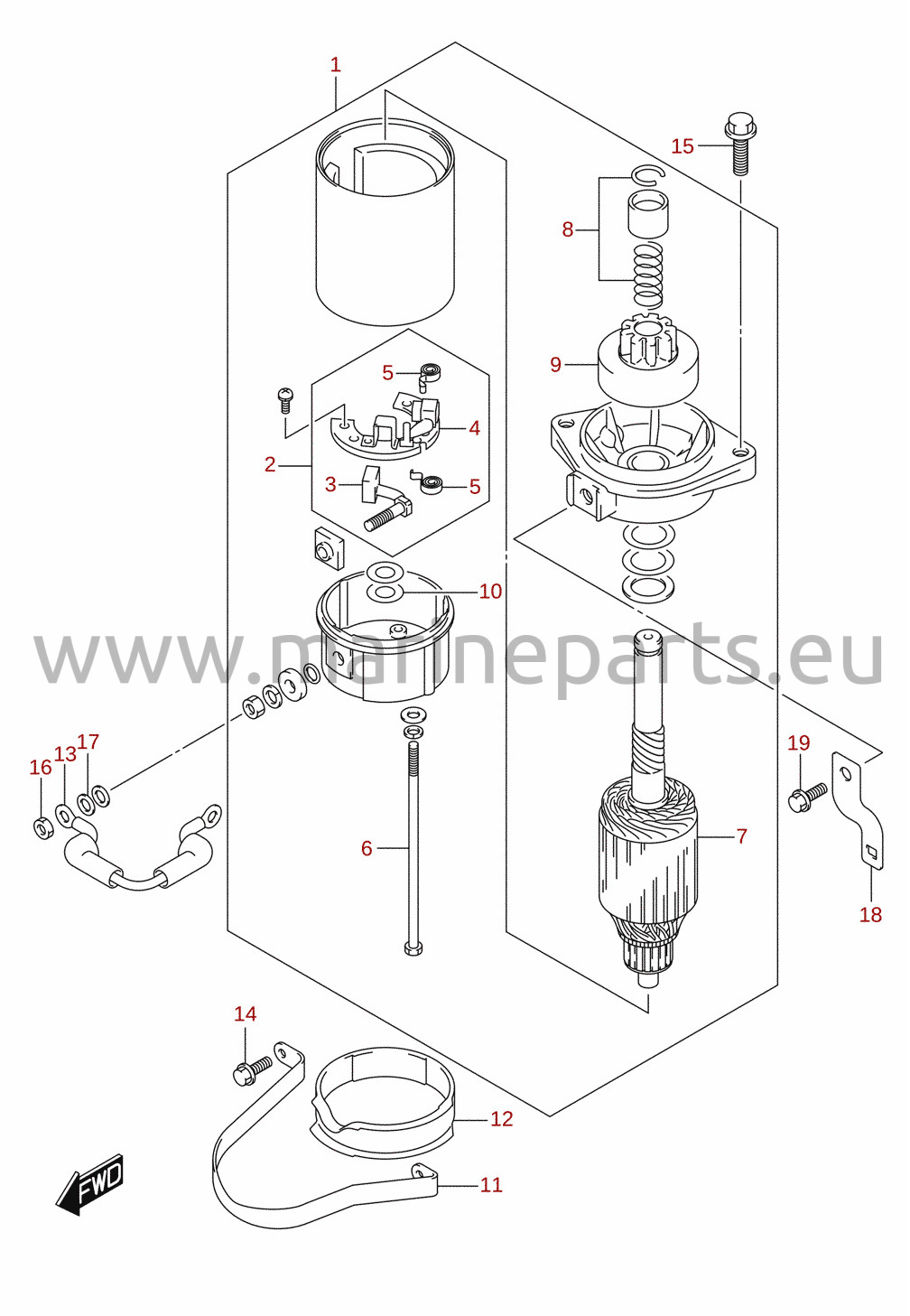

Startmotor (DF25AT, DF30AT)
Referensnr. DF25A_30A_P01_018 25

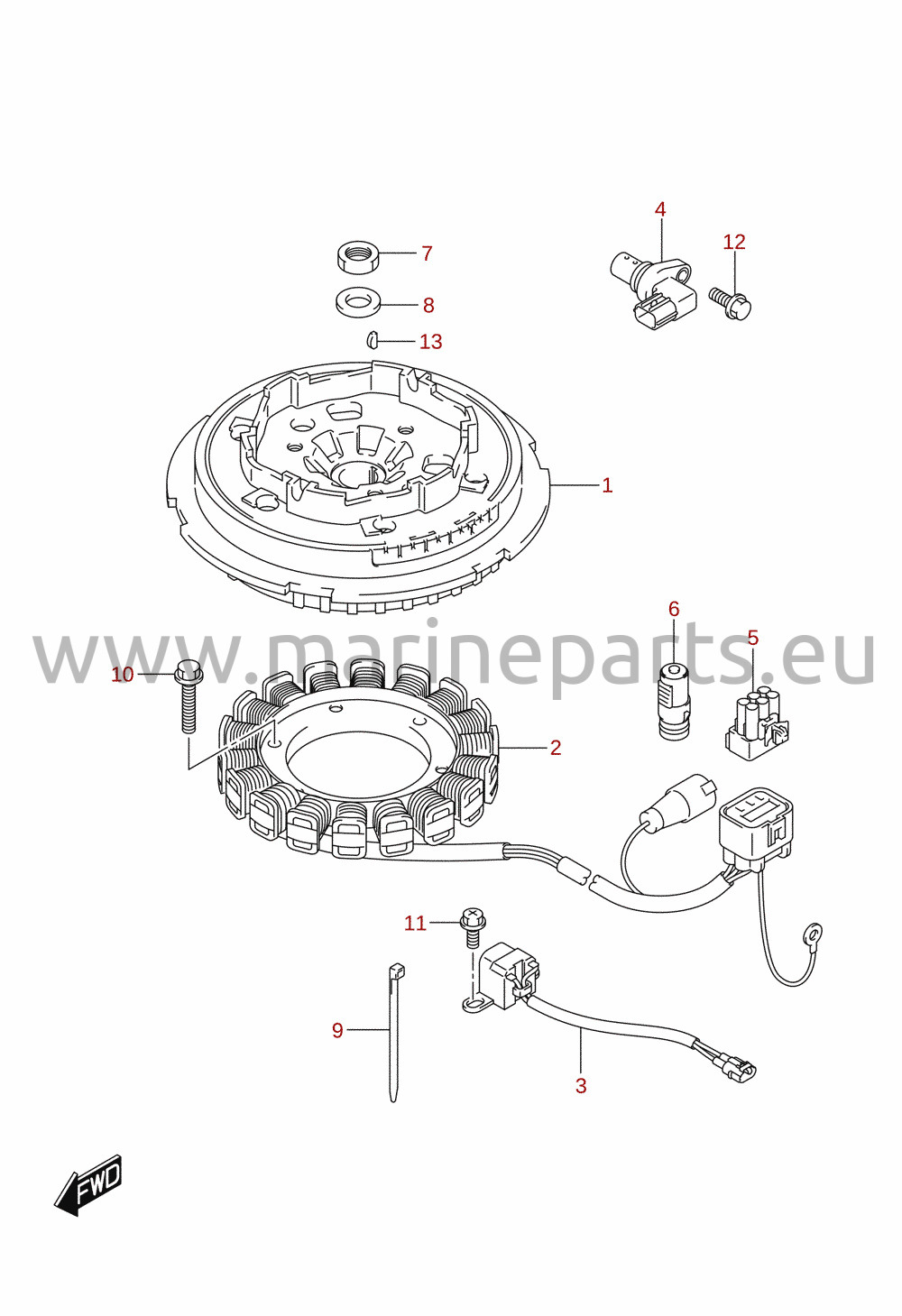

Magnet / generator (M-starter)
Referensnr. DF25A_30A_P01_018 26

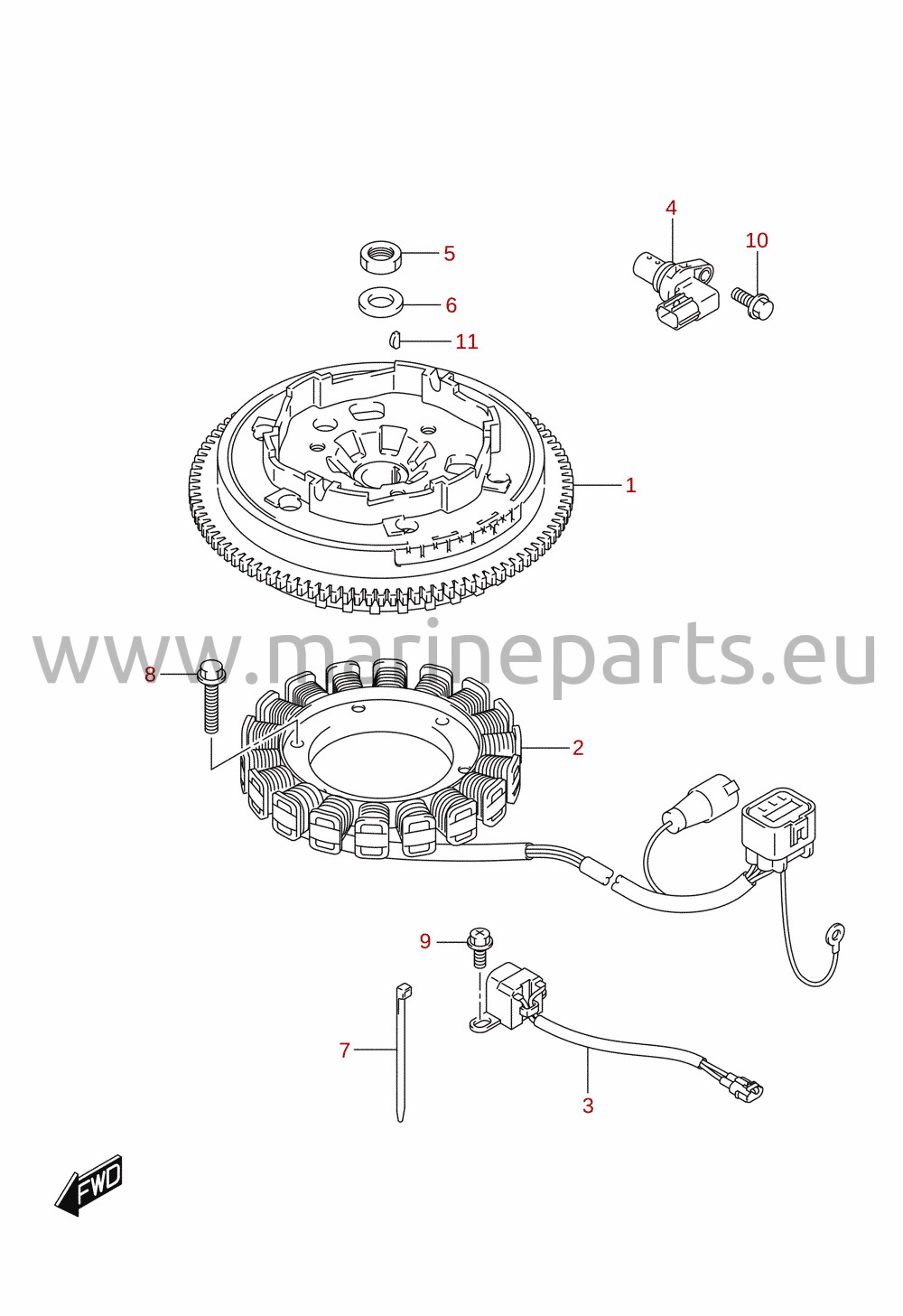

Magnet / generator (E-starter)
Referensnr. DF25A_30A_P01_018 27

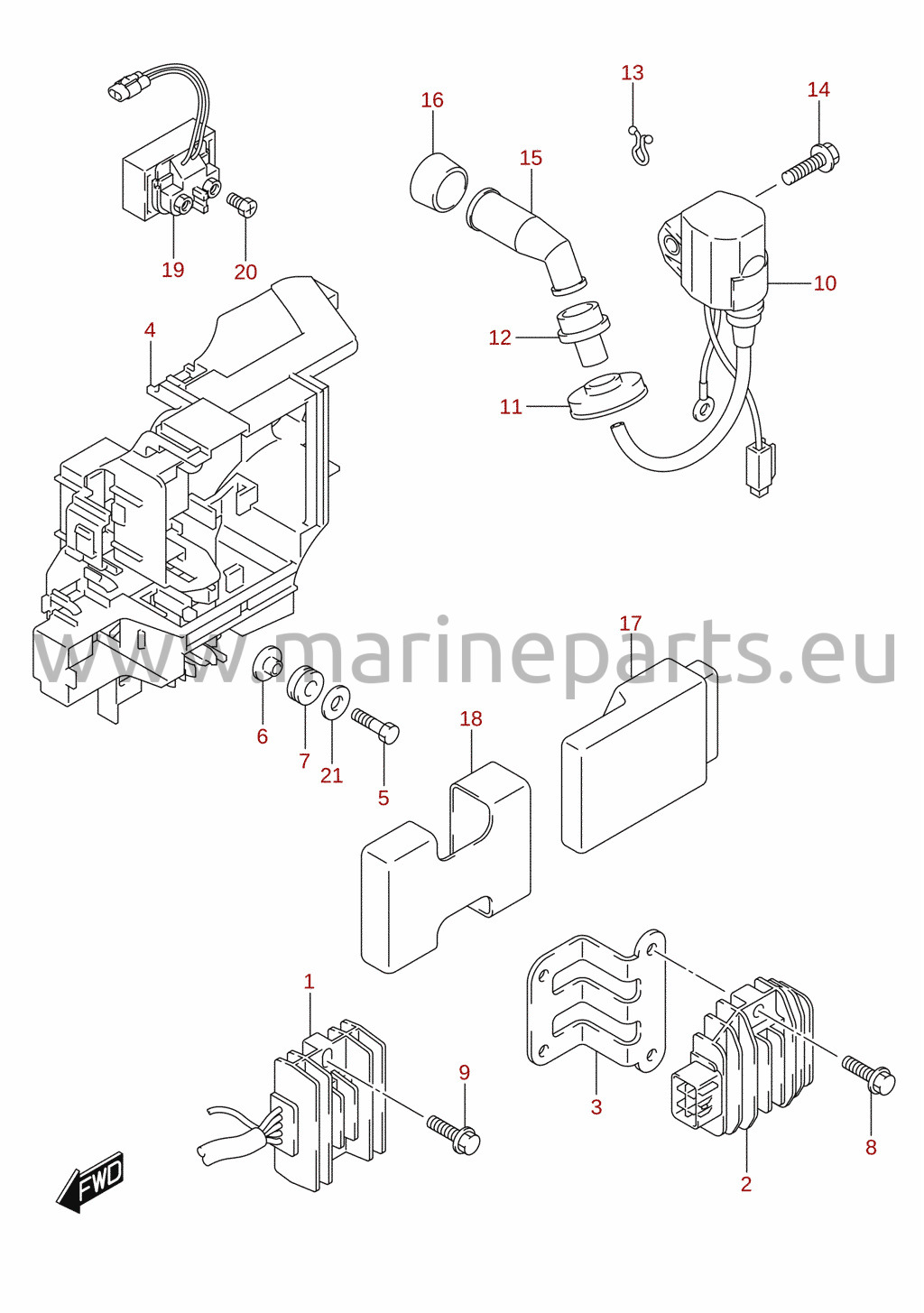

Likriktare / tändspole (DF25A)
Referensnr. DF25A_30A_P01_018 28

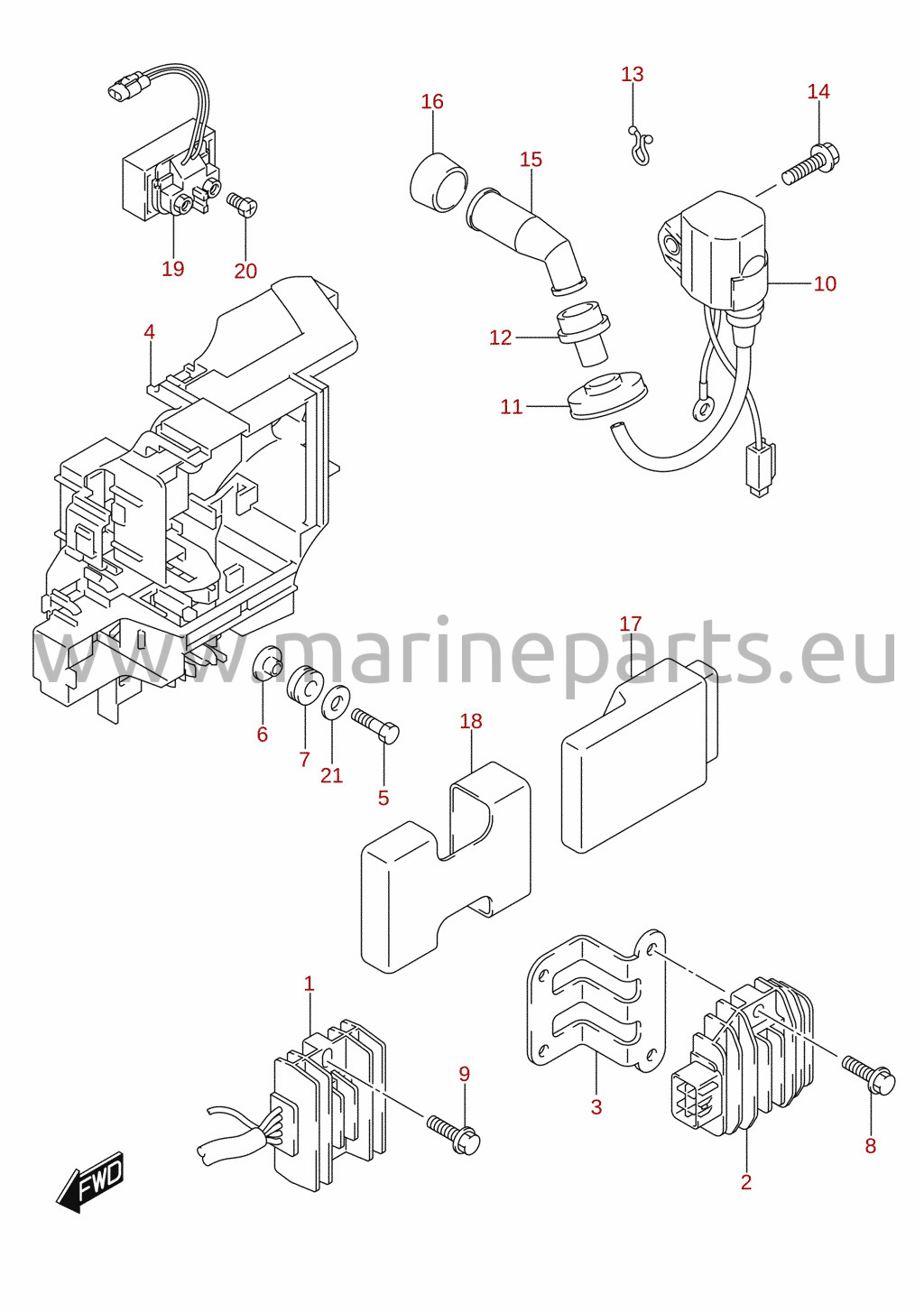

Likriktare / tändspole (DF25)
Referensnr. DF25A_30A_P01_018 29
Likriktare / tändspole (DF30A)
Referensnr. DF25A_30A_P01_018 30
Likriktare / tändspole (DF30)
Referensnr. DF25A_30A_P01_018 31
Likriktare / tändspole (DF30AQ)
Referensnr. DF25A_30A_P01_018 32

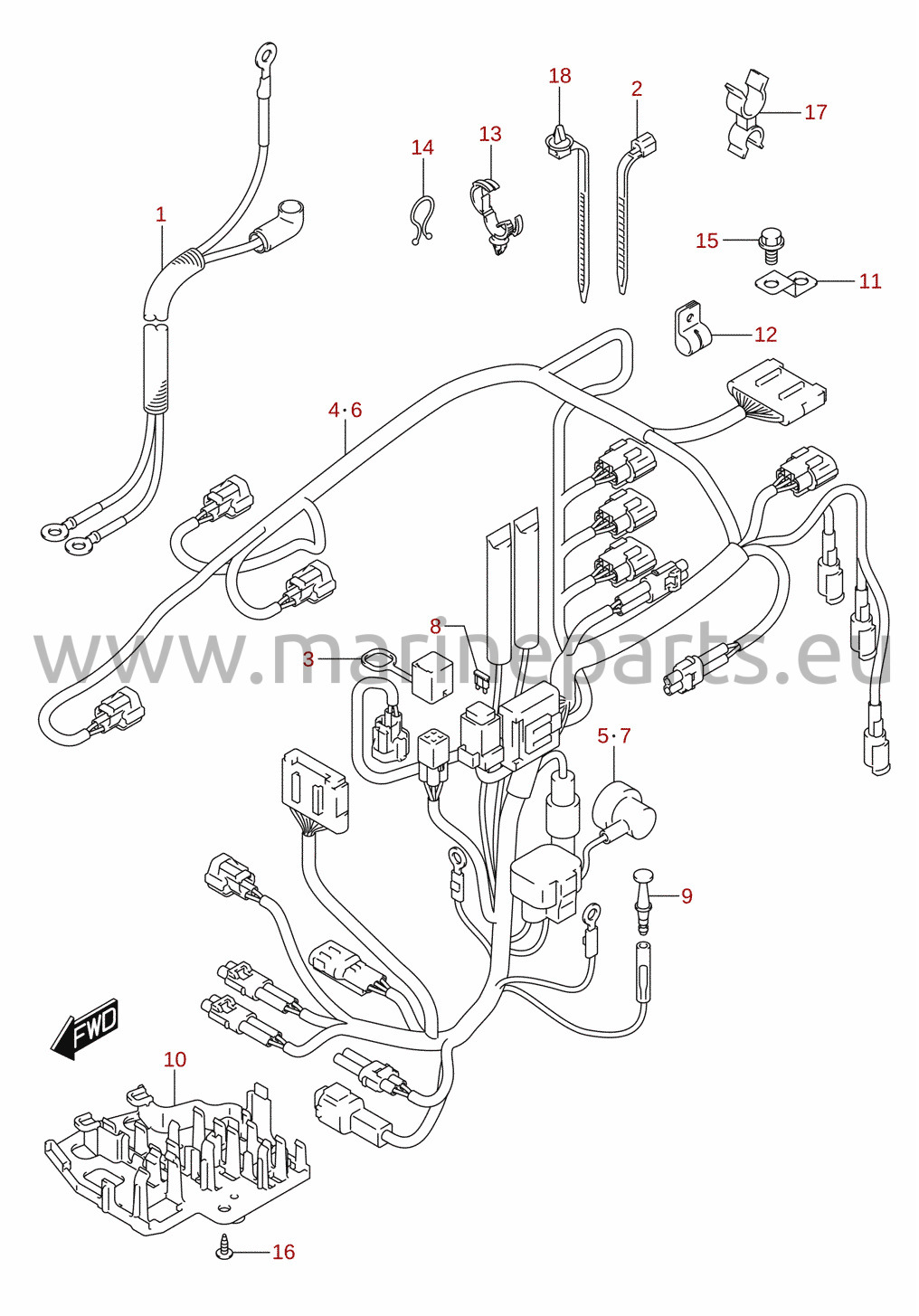

Kabelstam (DF25A, DF30A, DF30AQ)
Referensnr. DF25A_30A_P01_018 33

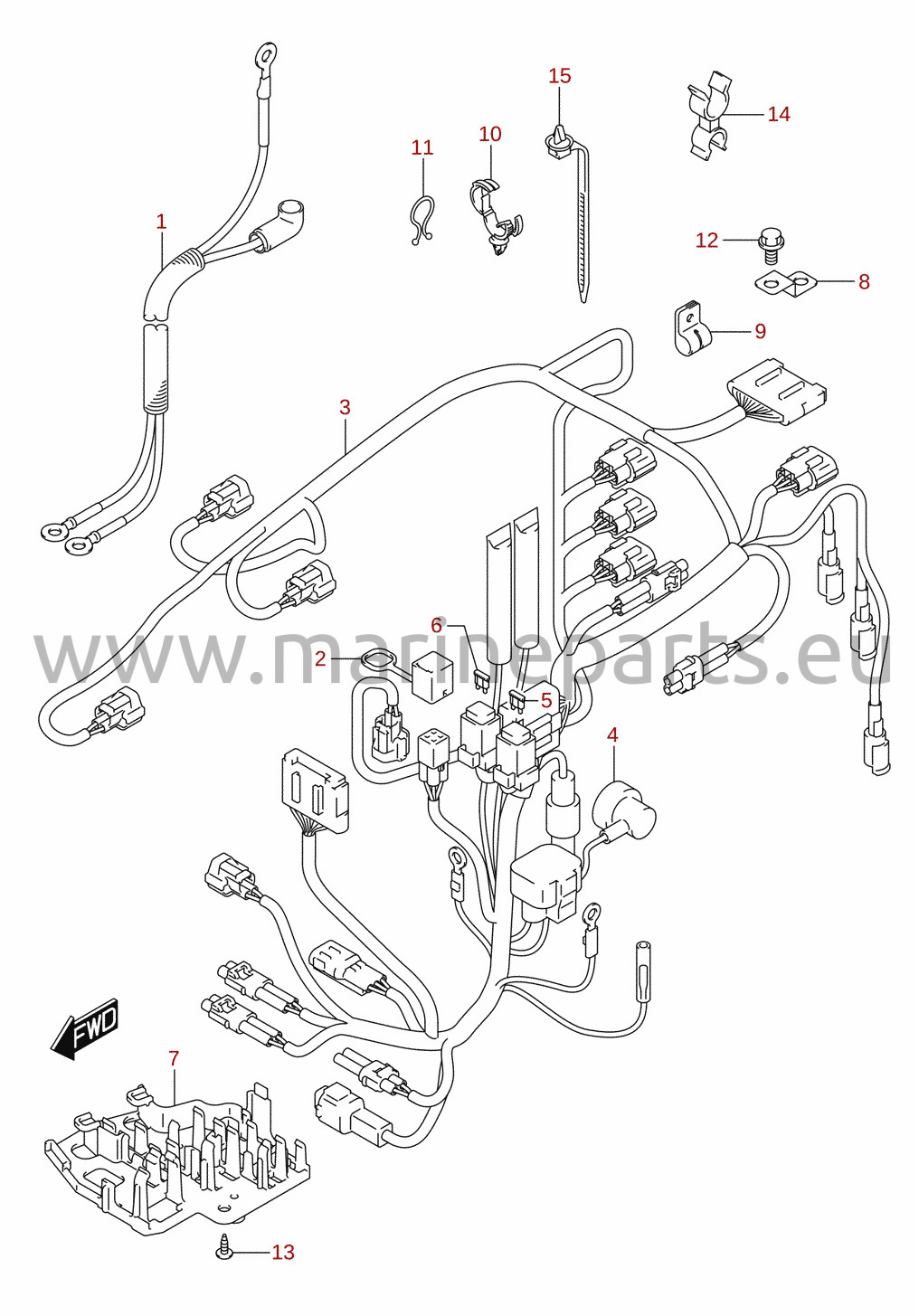

Kabelstam (DF25AR, DF30AR)
Referensnr. DF25A_30A_P01_018 34

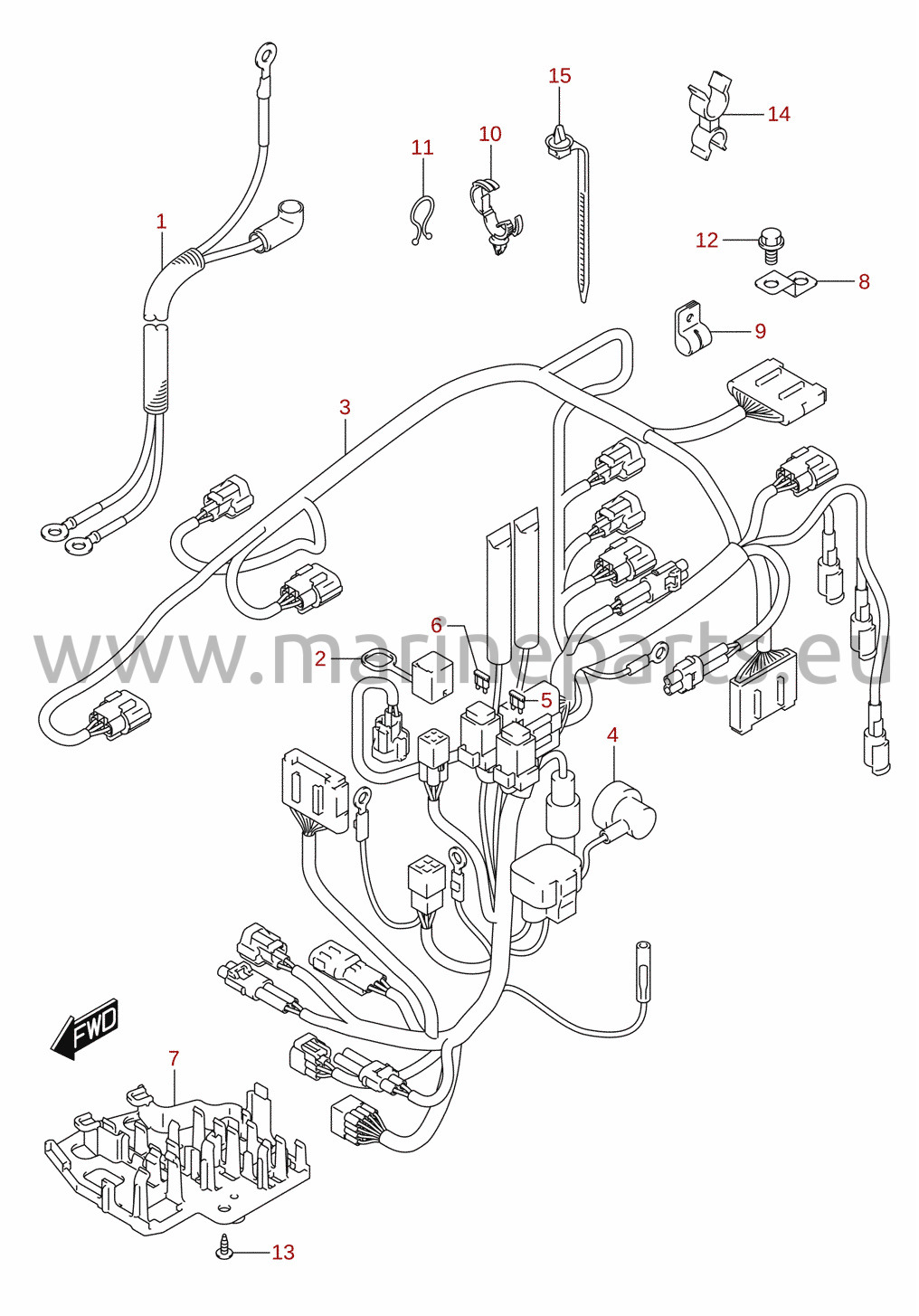

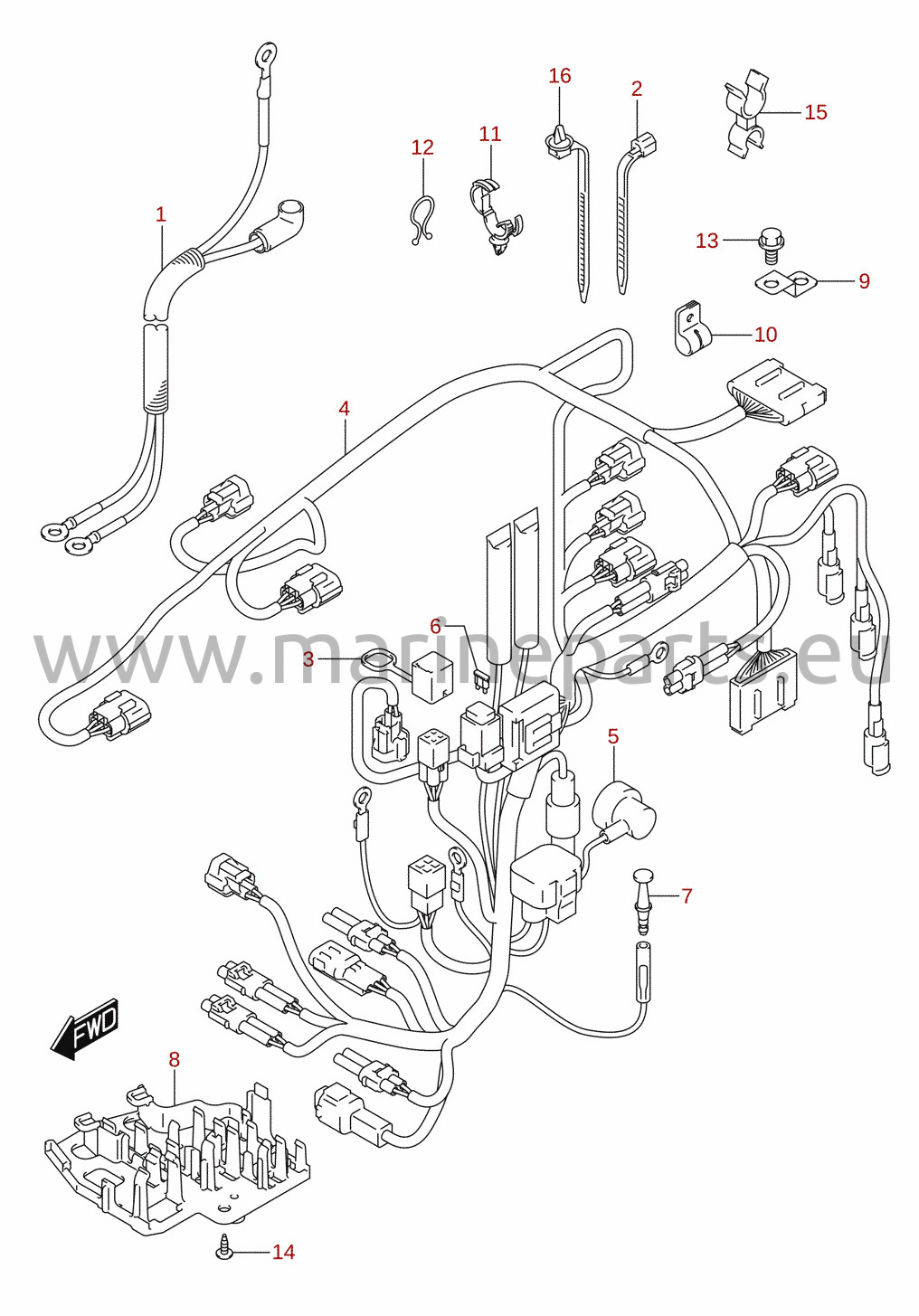

Kabelstam (DF25AT, DF30AT)
Referensnr. DF25A_30A_P01_018 35
Kabelstam (DF25ATH, DF30ATH)
Referensnr. DF25A_30A_P01_018 36

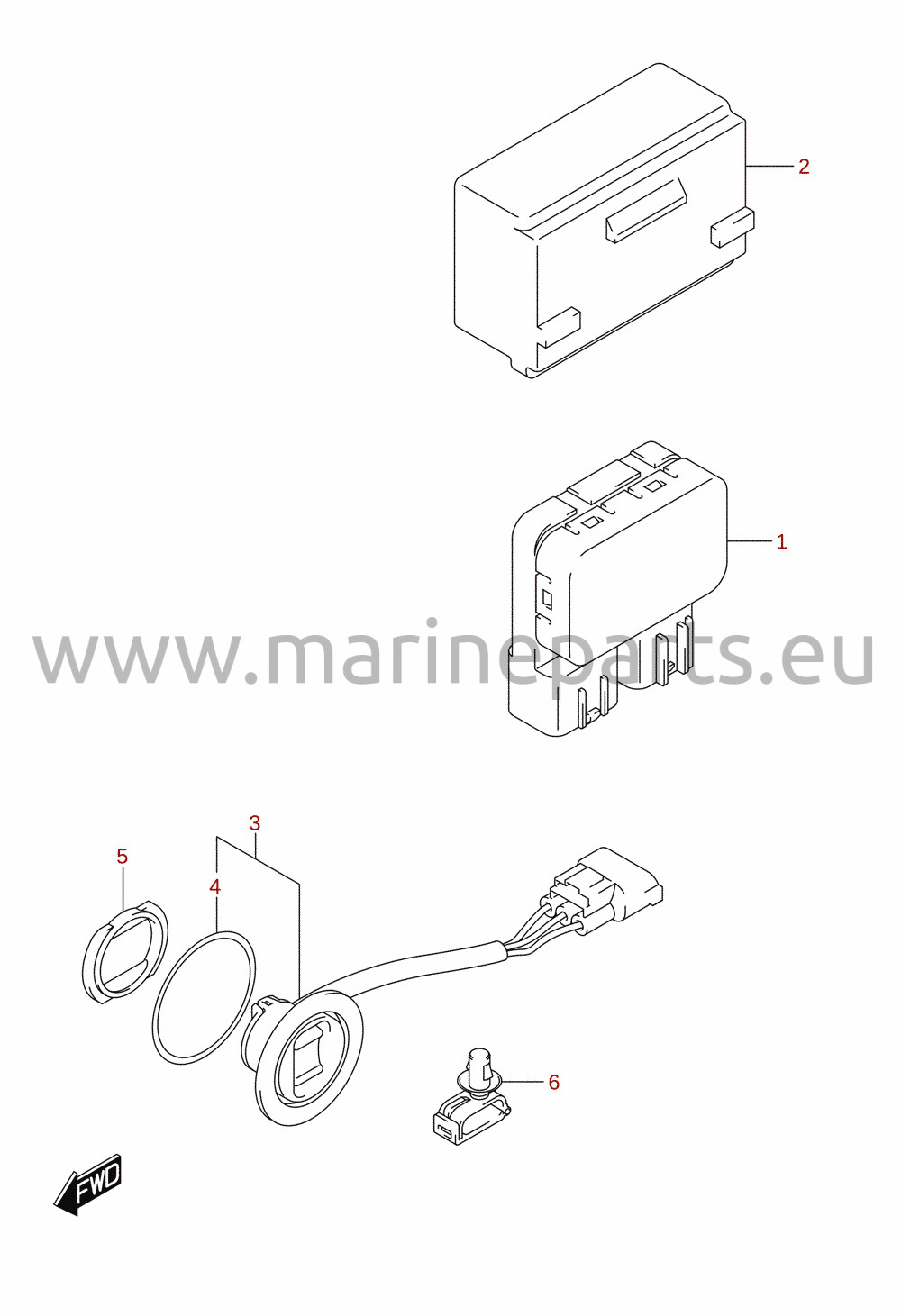

PTT-brytare (DF25AT, DF30AT)
Referensnr. DF25A_30A_P01_018 37

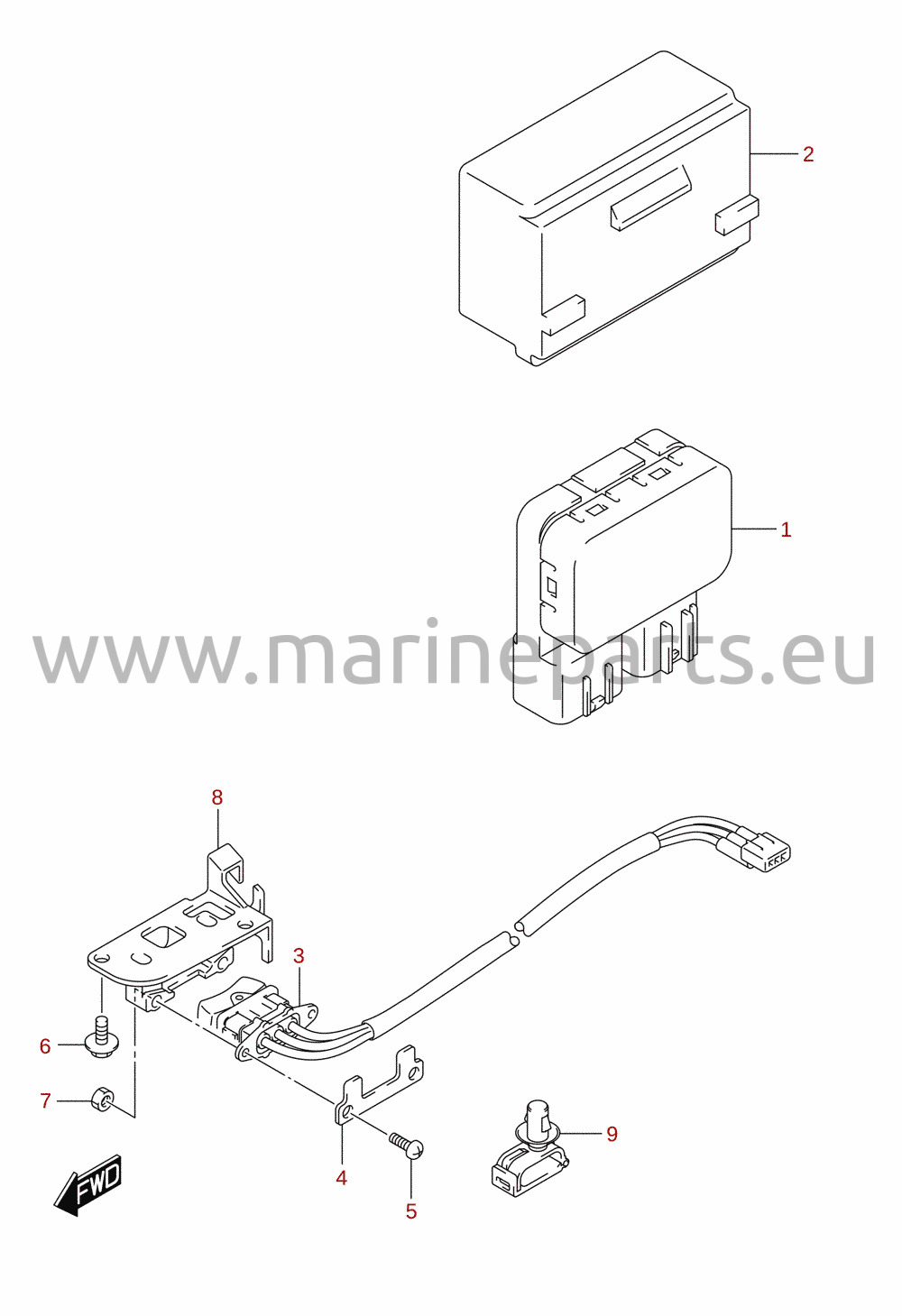

PTT-brytare (DF25ATH, DF30ATH)
Referensnr. DF25A_30A_P01_018 38

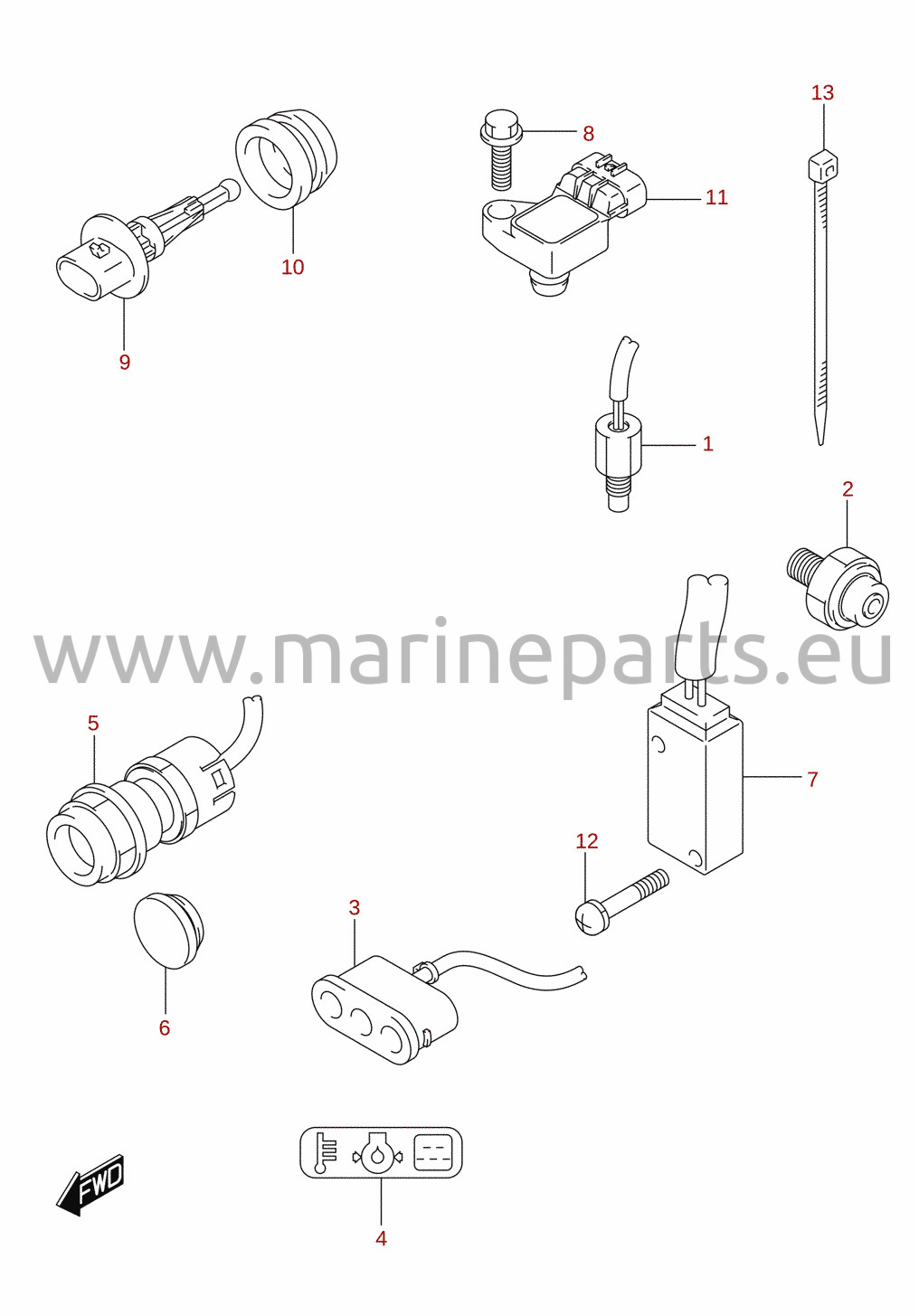

Givare / brytare (DF25A, DF30AQ)
Referensnr. DF25A_30A_P01_018 39

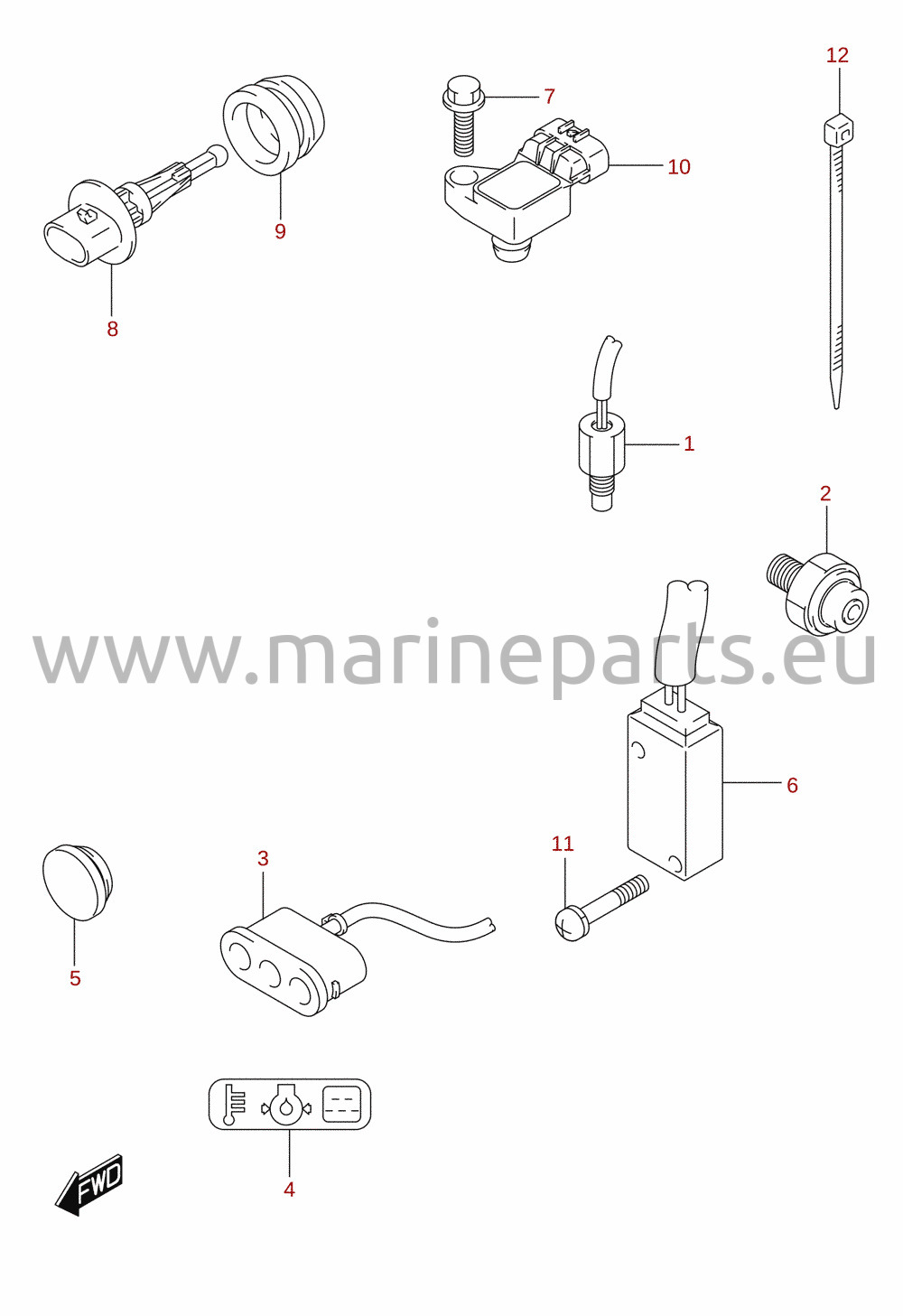

Givare / brytare (DF25AR, DF30AR)
Referensnr. DF25A_30A_P01_018 40

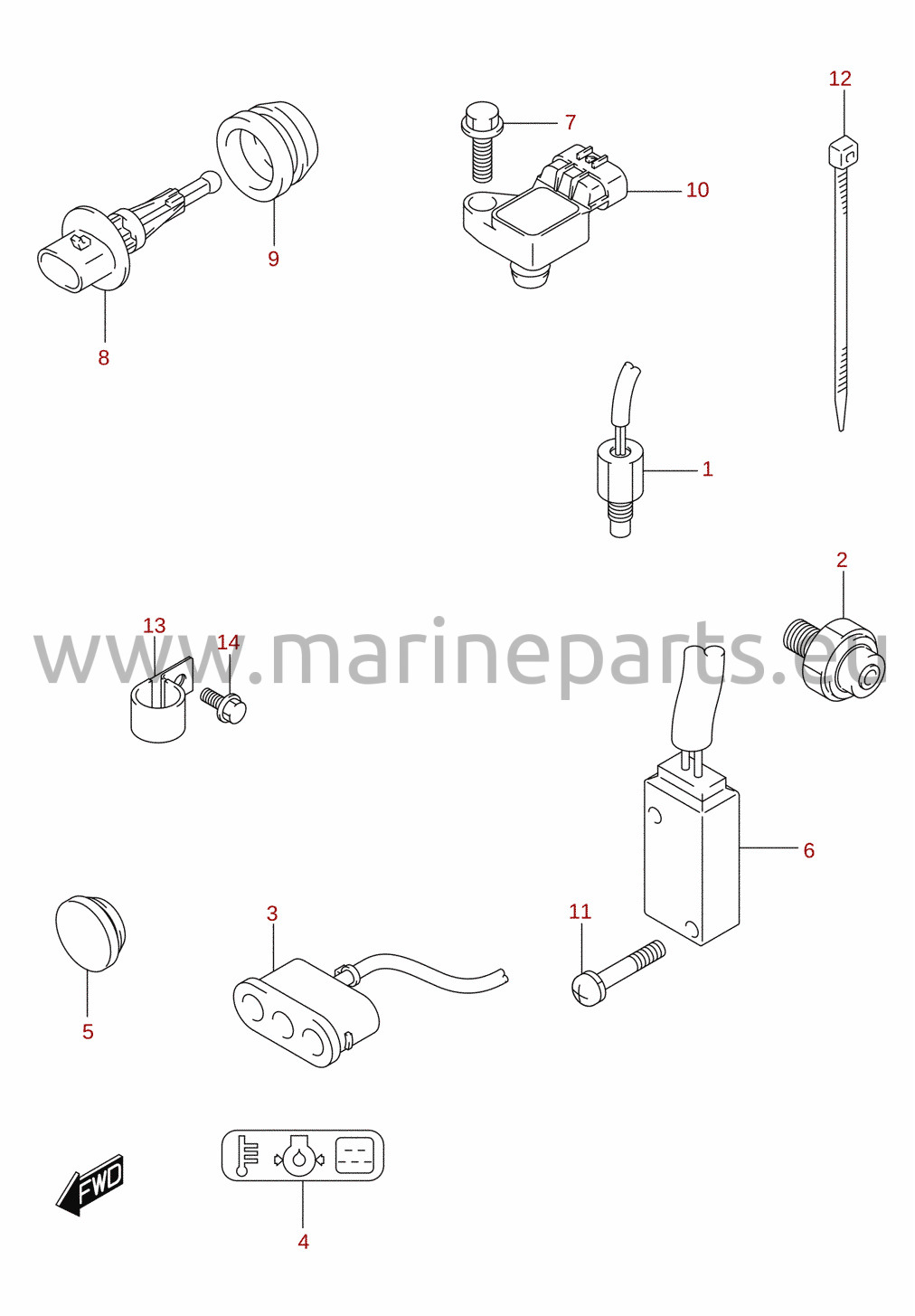

Givare / brytare (DF25AT, DF30AT)
Referensnr. DF25A_30A_P01_018 41

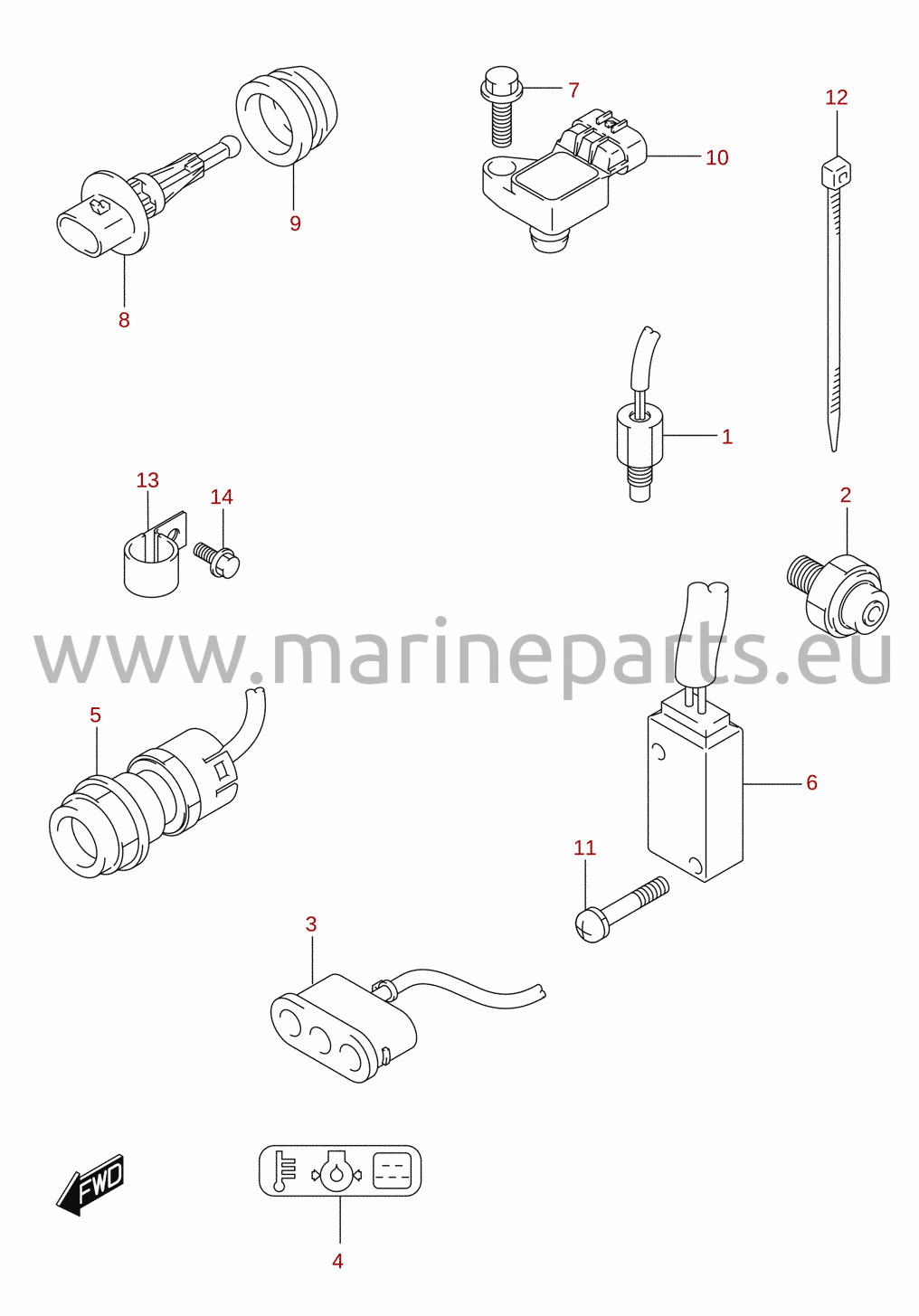

Givare / brytare (DF25ATH, DF30ATH)
Referensnr. DF25A_30A_P01_018 42

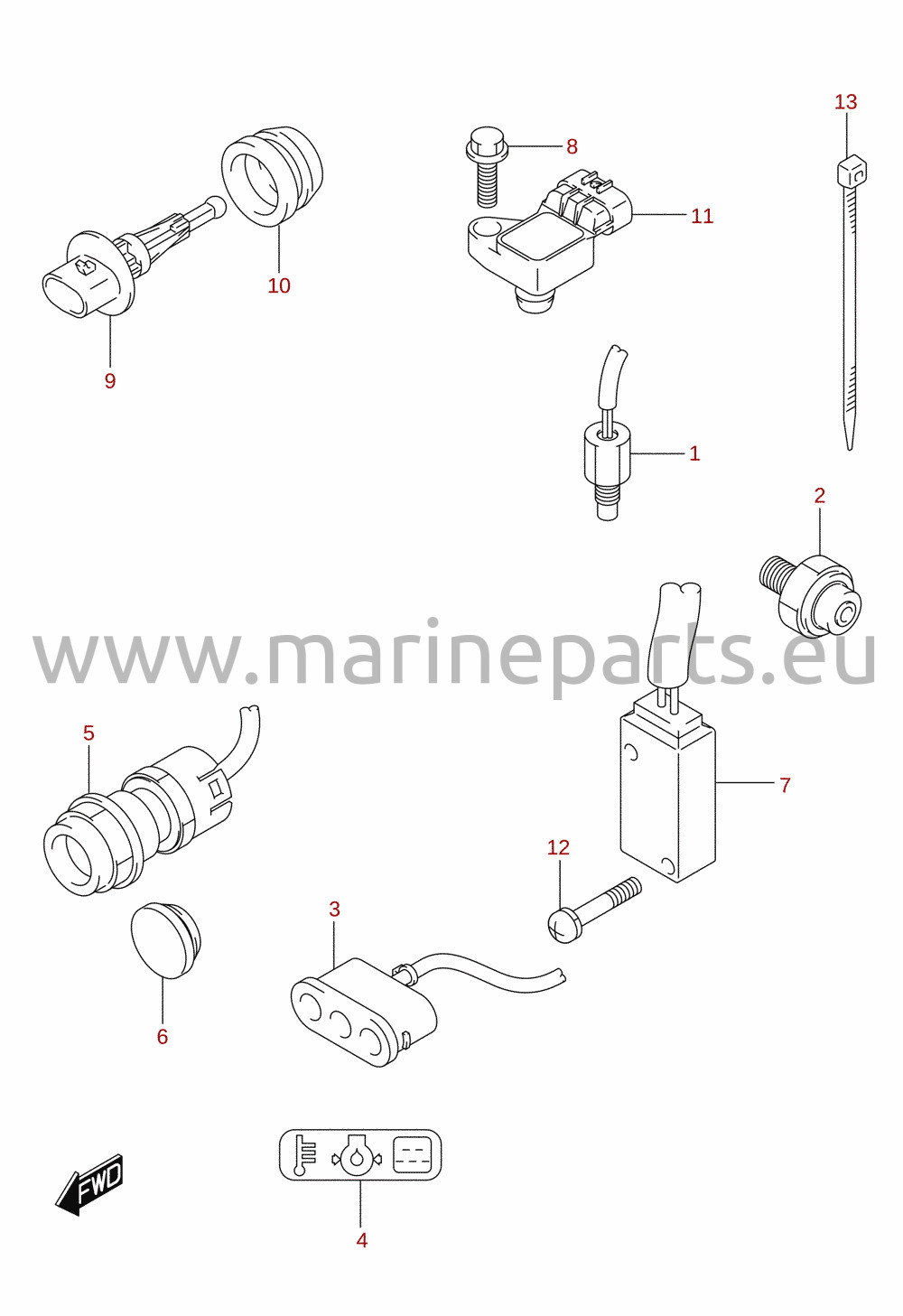

Givare / brytare (DF30A)
Referensnr. DF25A_30A_P01_018 43

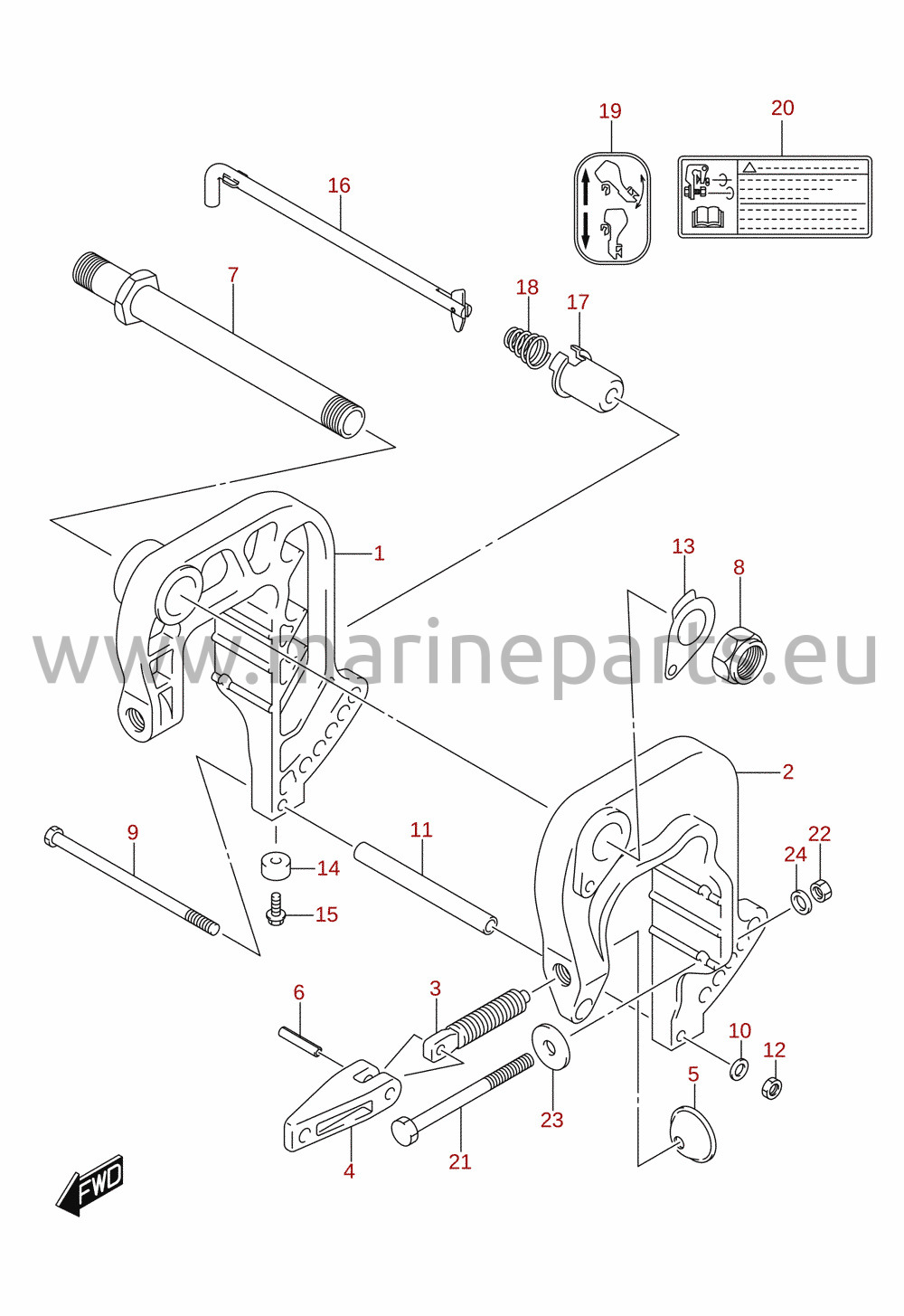

Akterspegelsfäste (DF25A, DF25AR, DF30AR)
Referensnr. DF25A_30A_P01_018 44

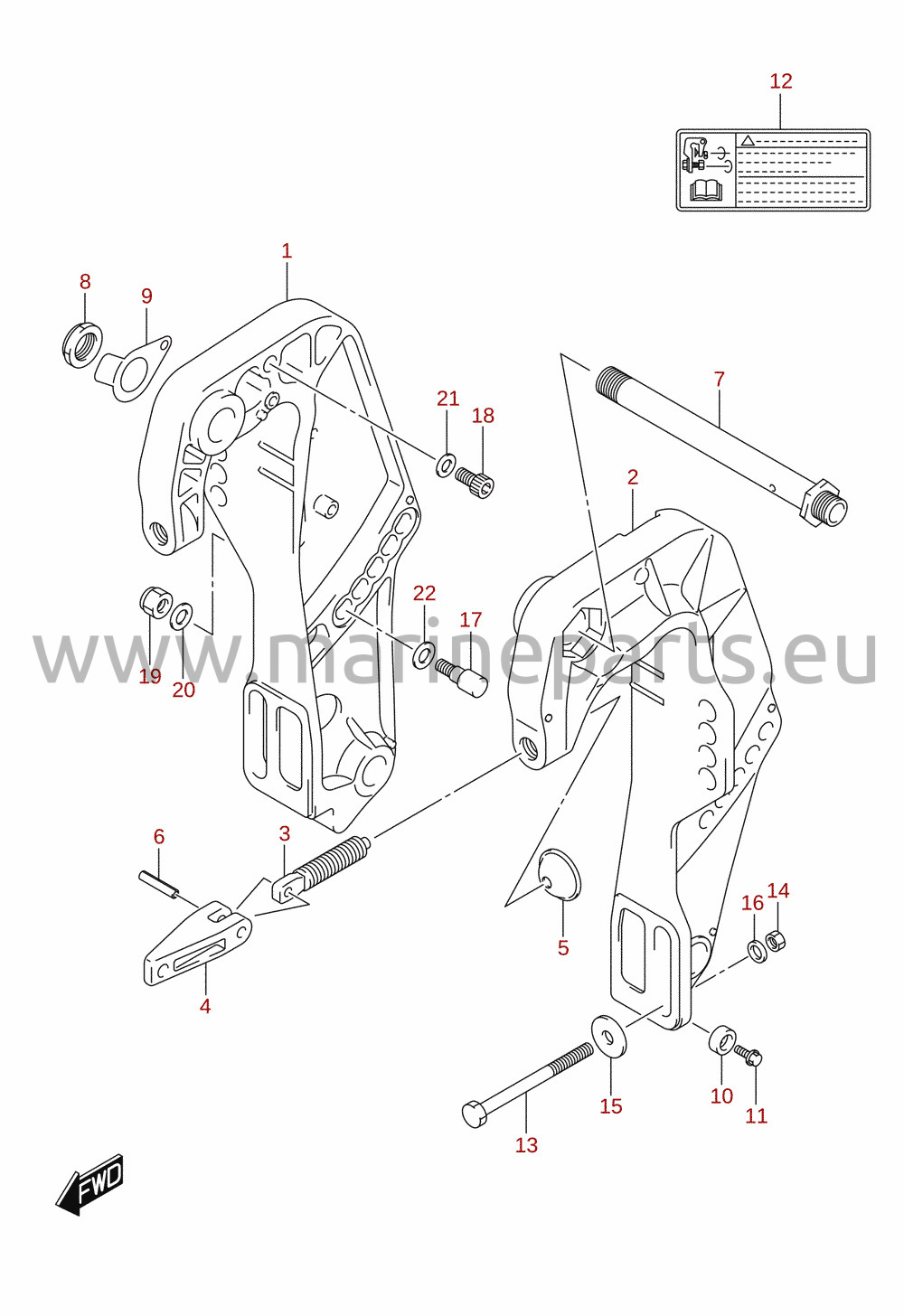

Akterspegelsfäste (DF25, DF30)
Referensnr. DF25A_30A_P01_018 45

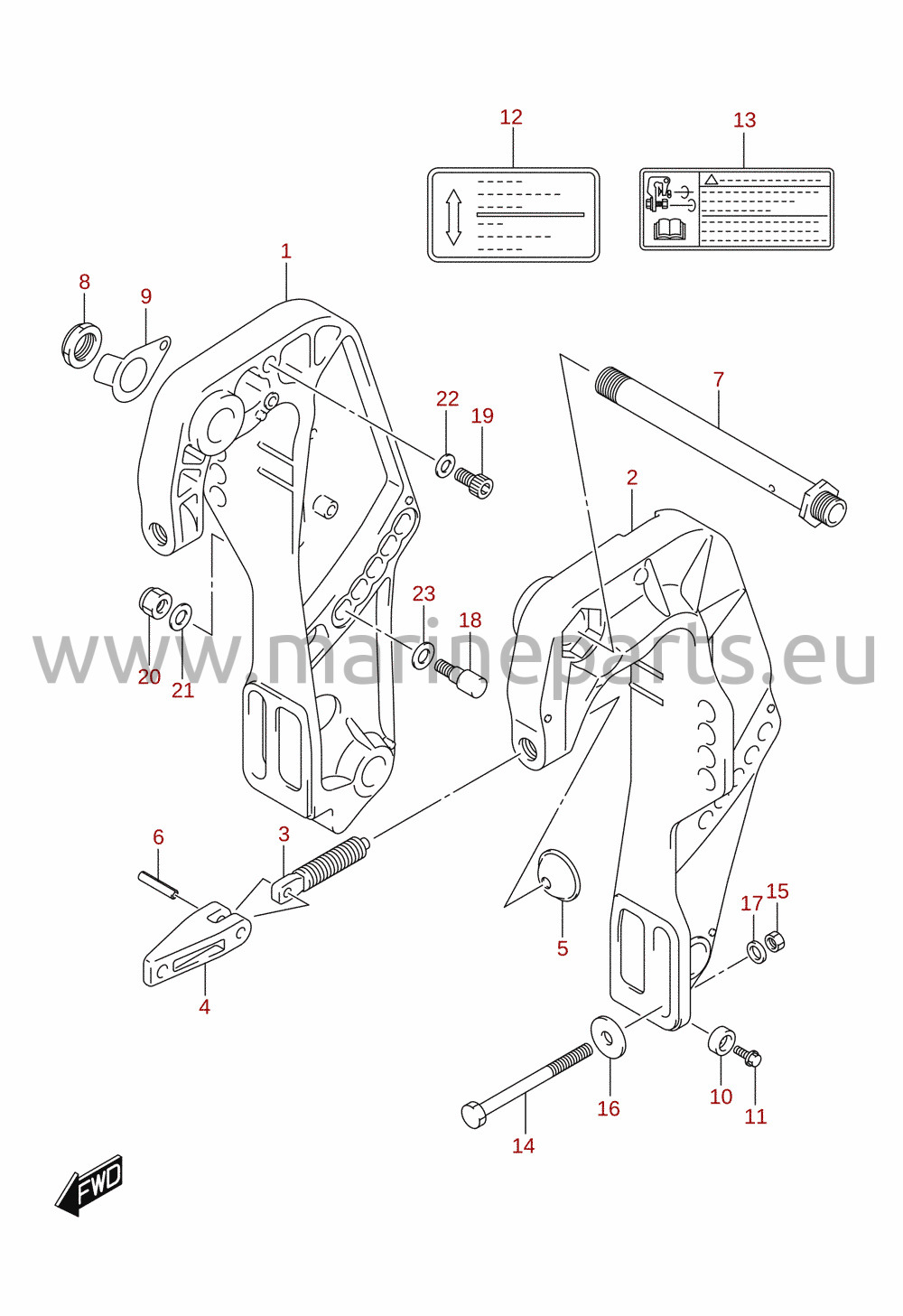

Akterspegelsfäste (DF30AQ)
Referensnr. DF25A_30A_P01_018 46
Akterspegelsfäste (DF30A)
Referensnr. DF25A_30A_P01_018 47

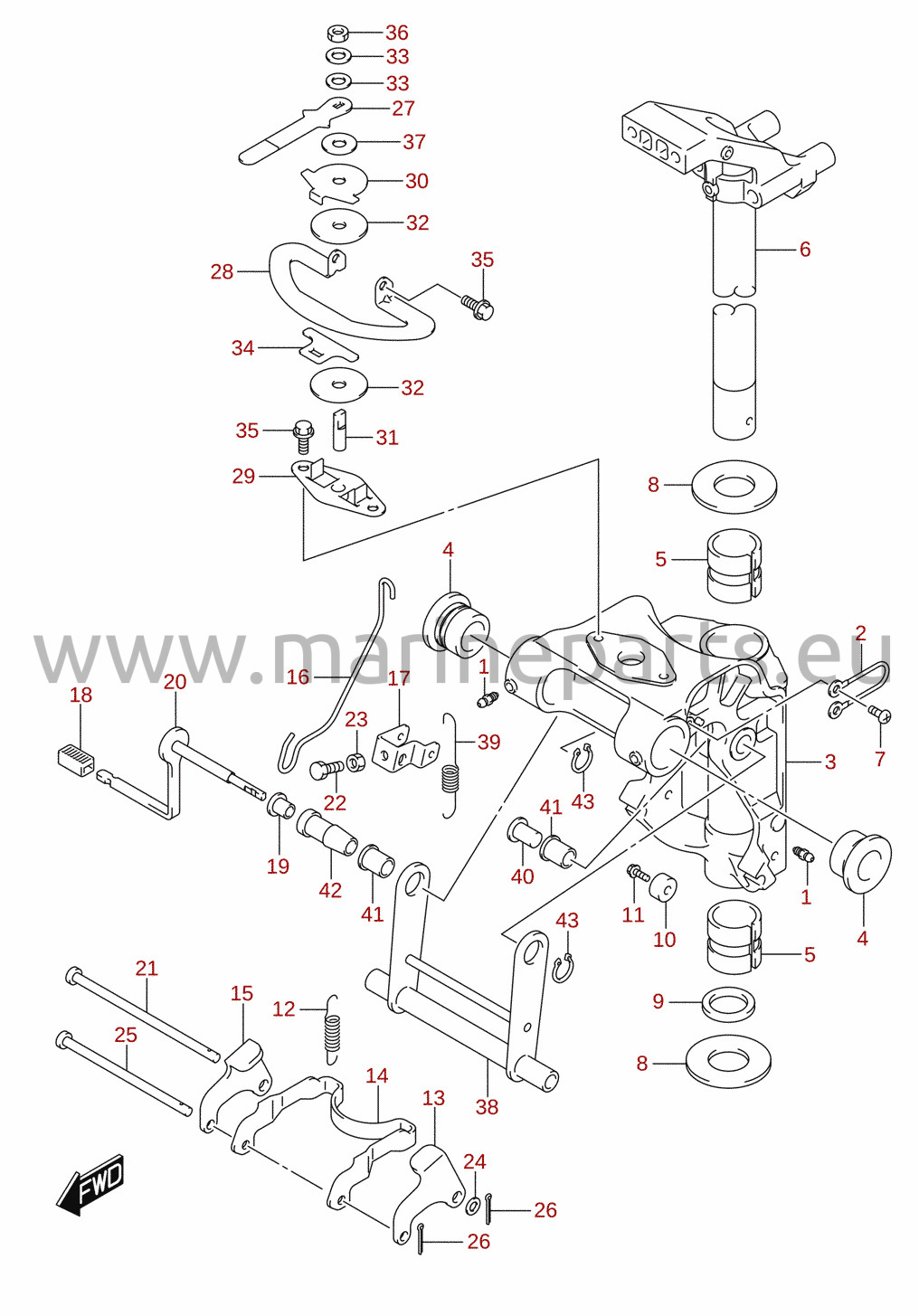

Svängfäste (DF25A)
Referensnr. DF25A_30A_P01_018 48

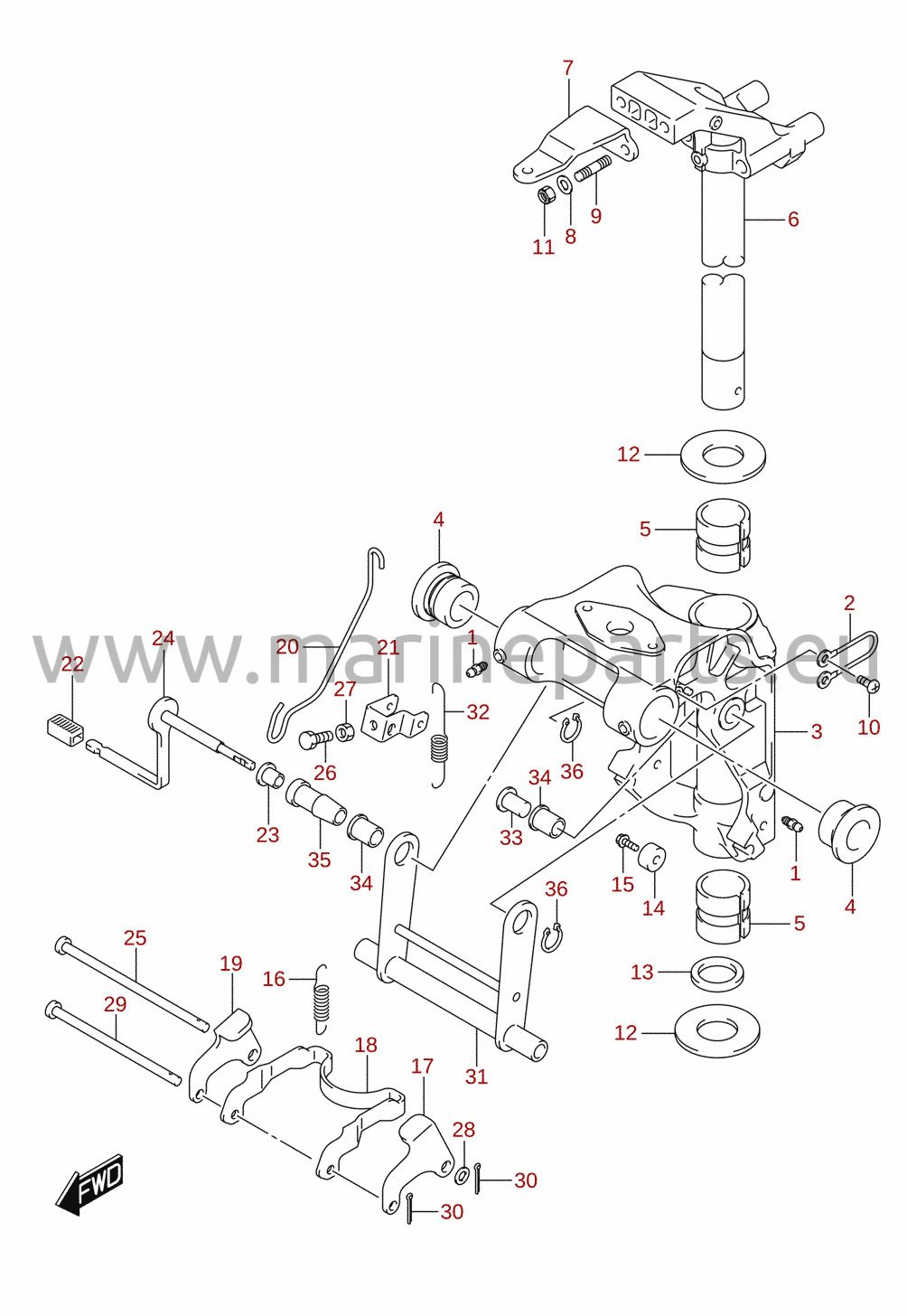

Svängfäste (DF25AR, DF30AR)
Referensnr. DF25A_30A_P01_018 49

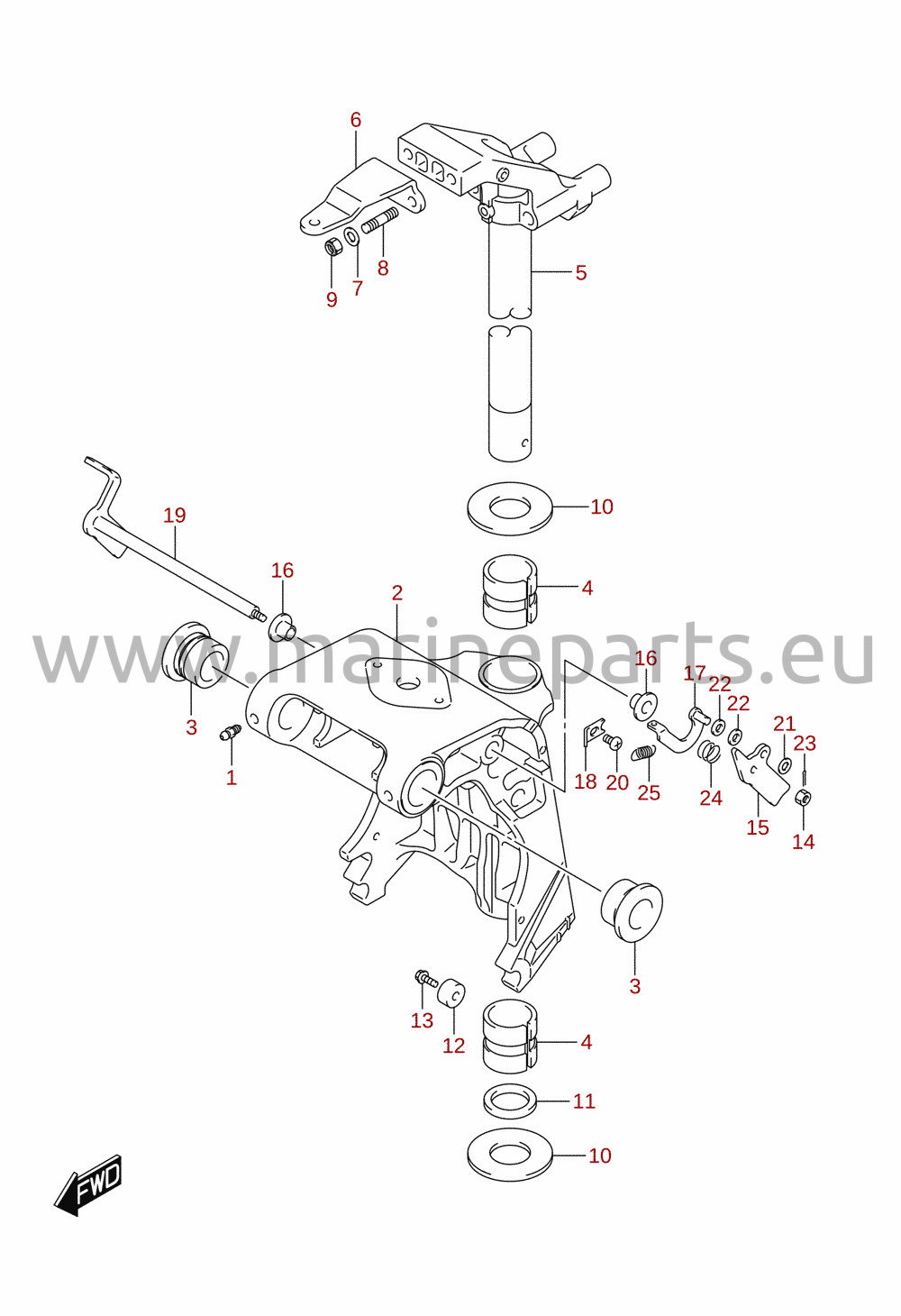

Svängfäste (DF25AT, DF30AT)
Referensnr. DF25A_30A_P01_018 50

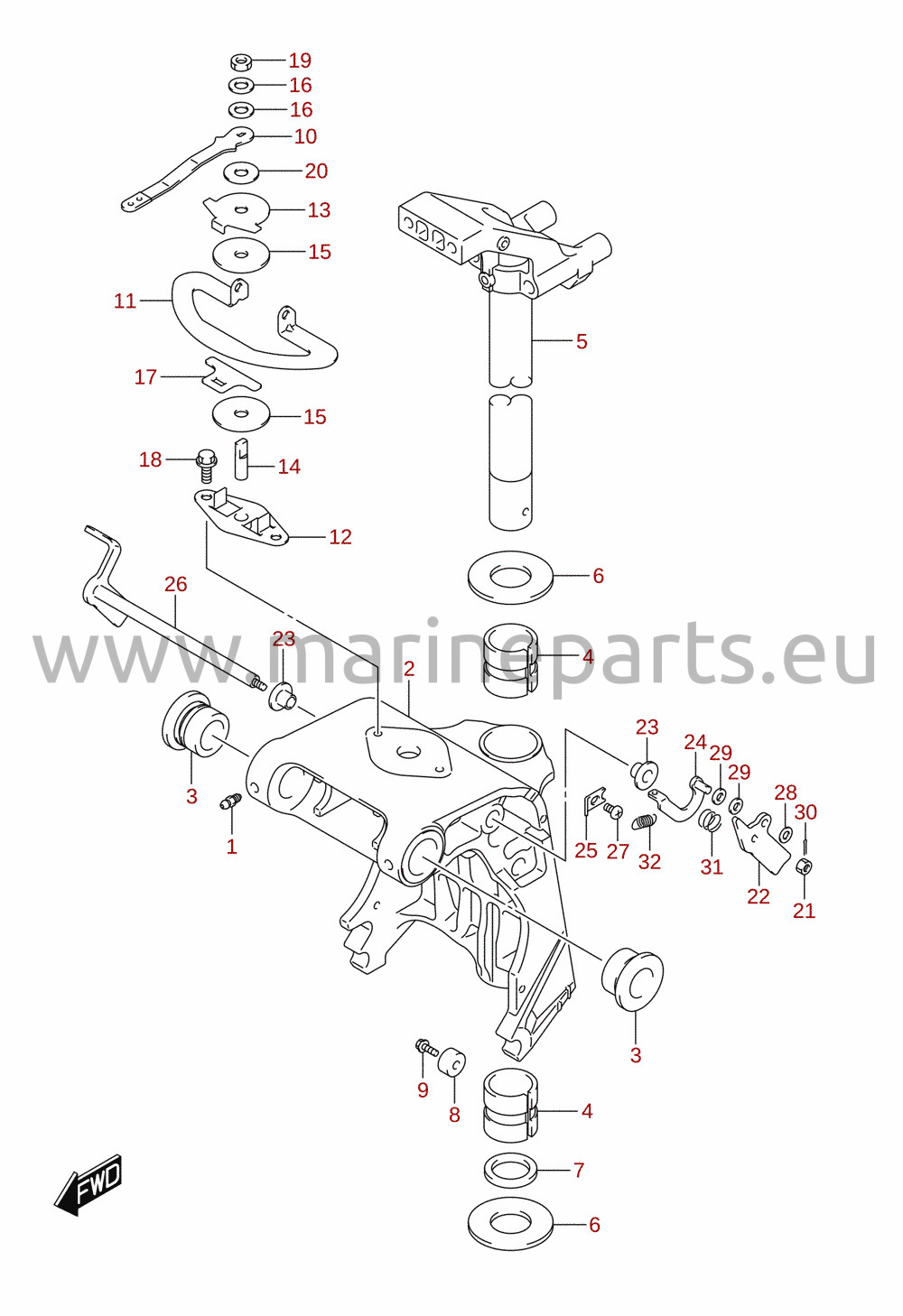

Svängfäste (DF25ATH, DF30ATH)
Referensnr. DF25A_30A_P01_018 51
Svängfäste (DF30AQ)
Referensnr. DF25A_30A_P01_018 52

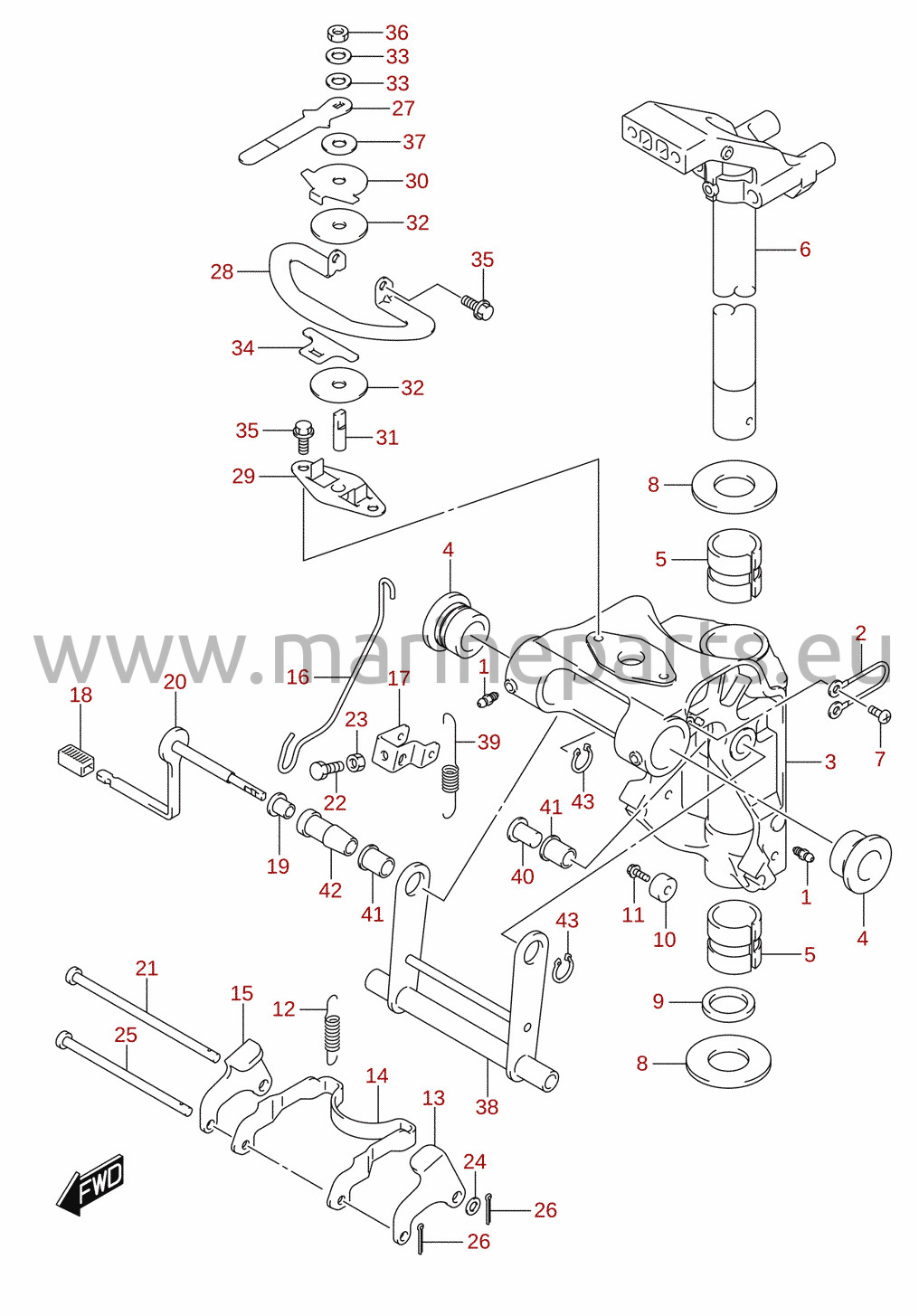

Svängfäste (DF30A)
Referensnr. DF25A_30A_P01_018 53

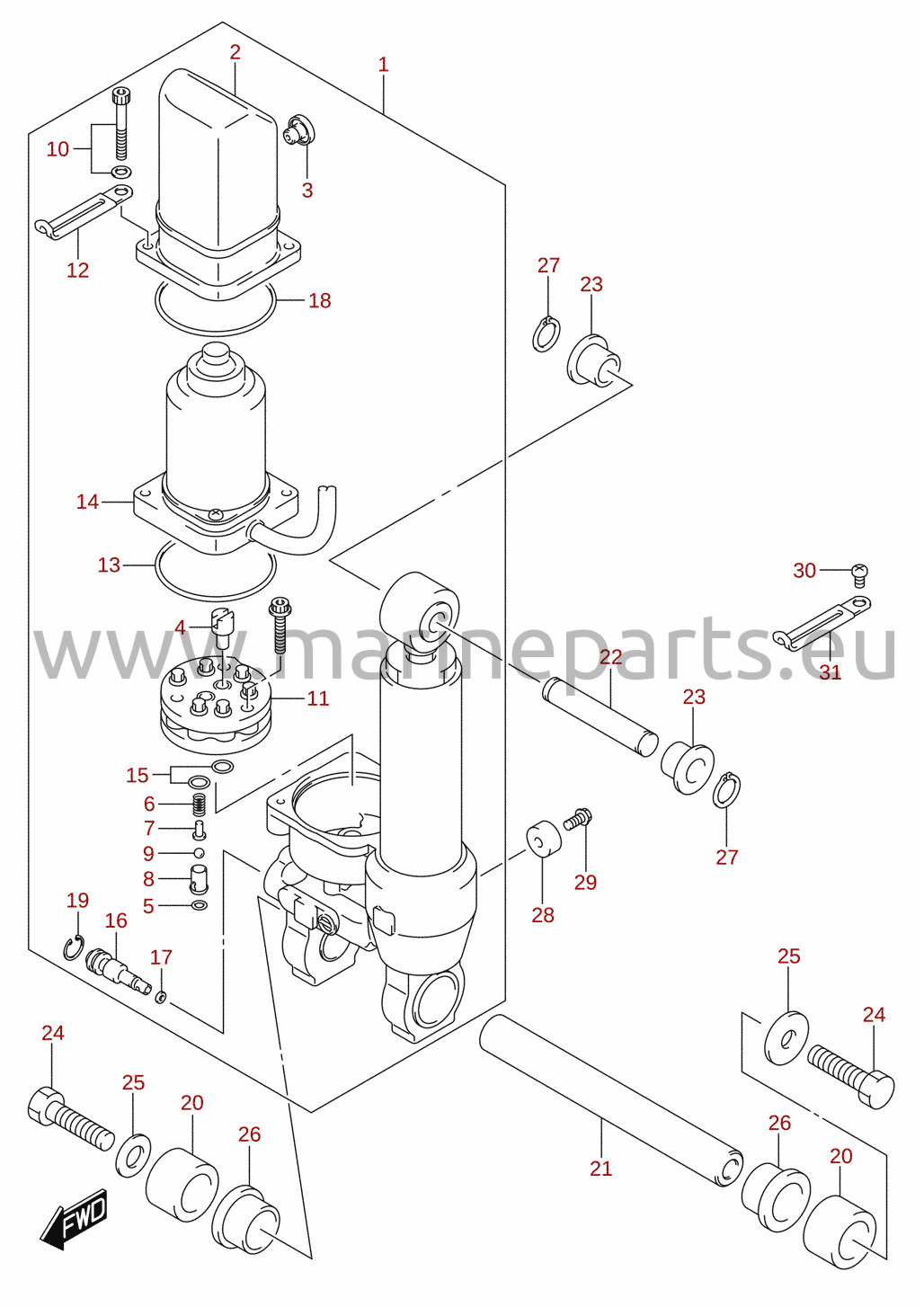

Tiltcylinder (DF25, DF30)
Referensnr. DF25A_30A_P01_018 54

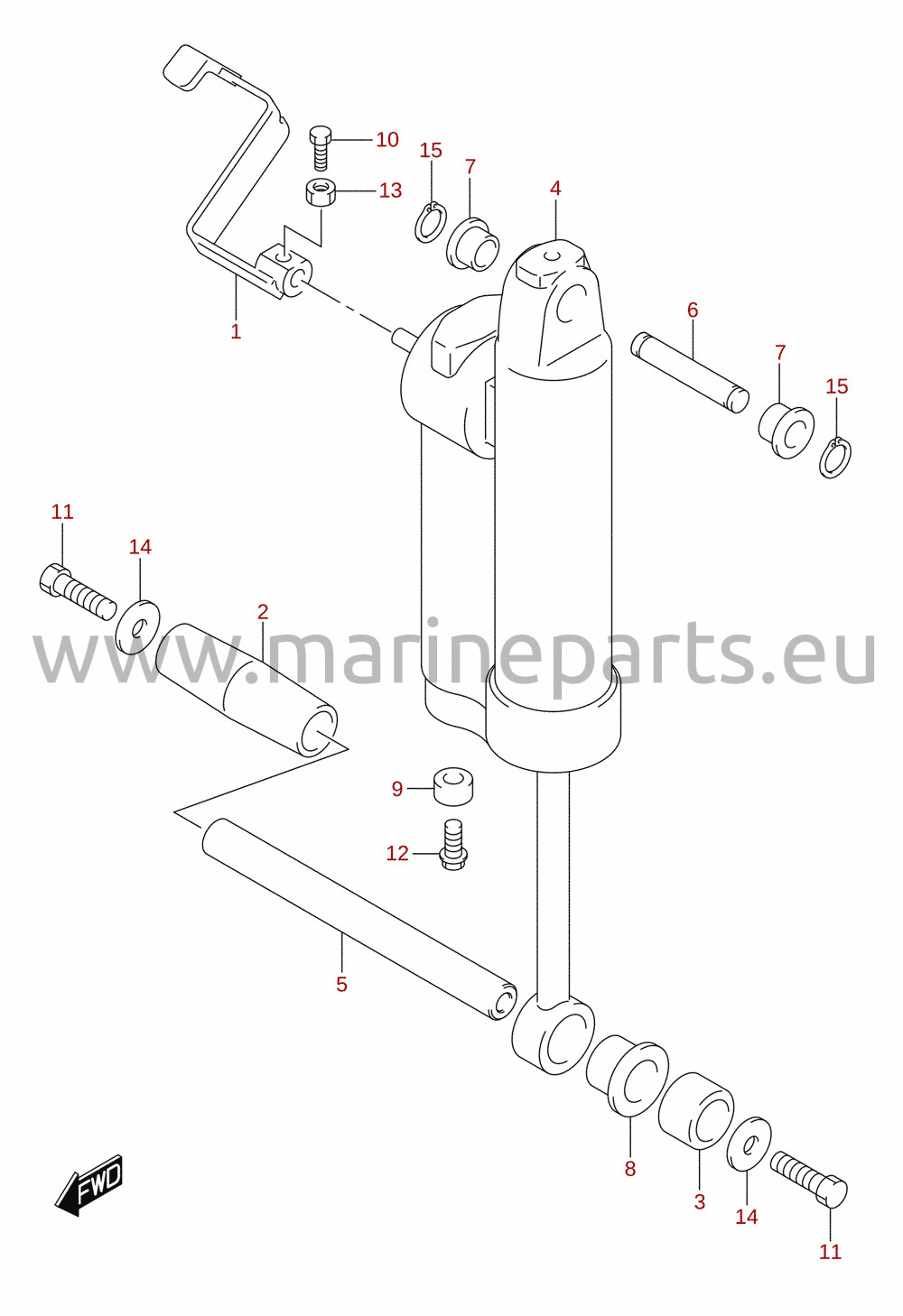

Gasfjäder (DF30AQ)
Referensnr. DF25A_30A_P01_018 55

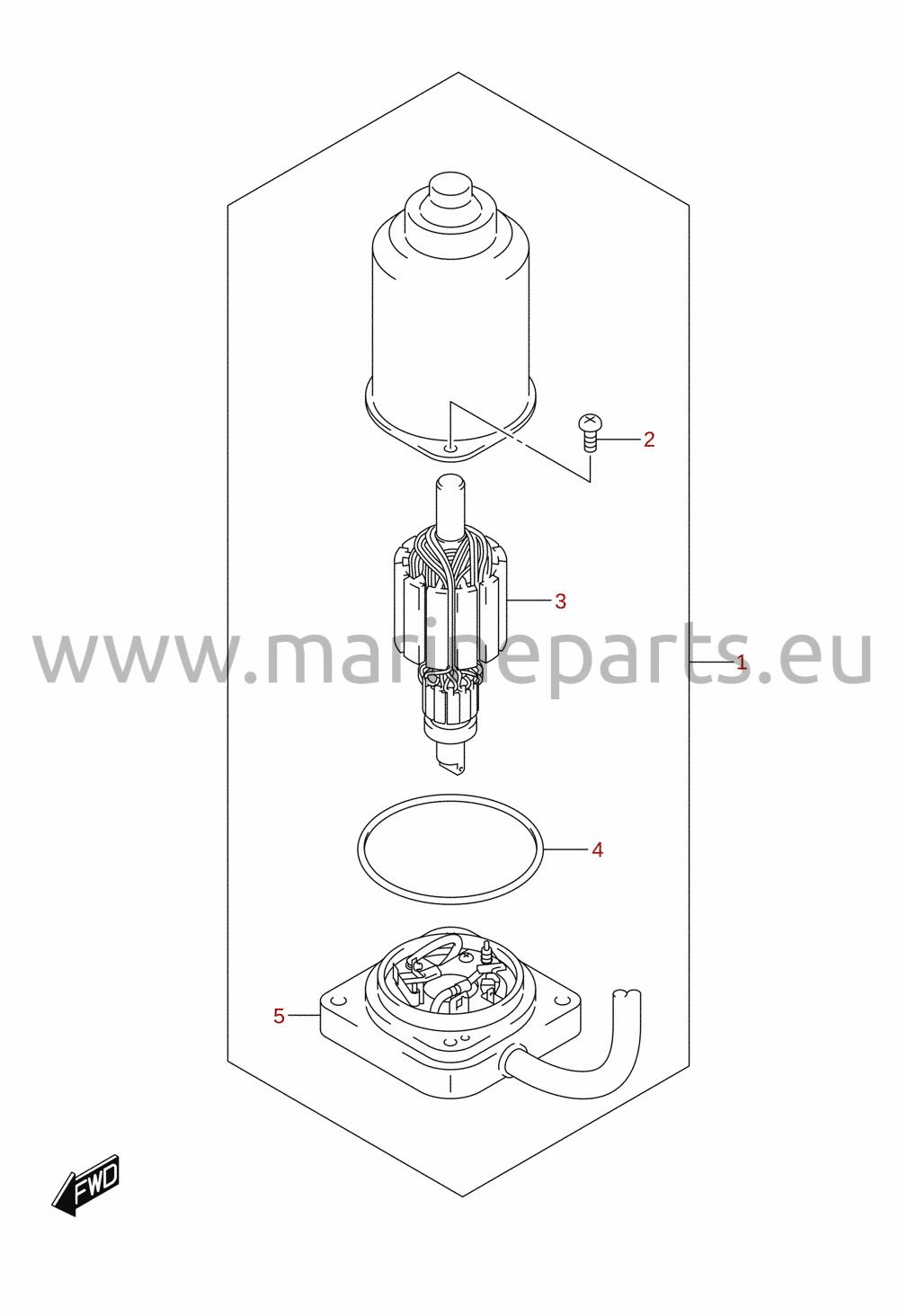

PTT-motor (DF25, DF30)
Referensnr. DF25A_30A_P01_018 56

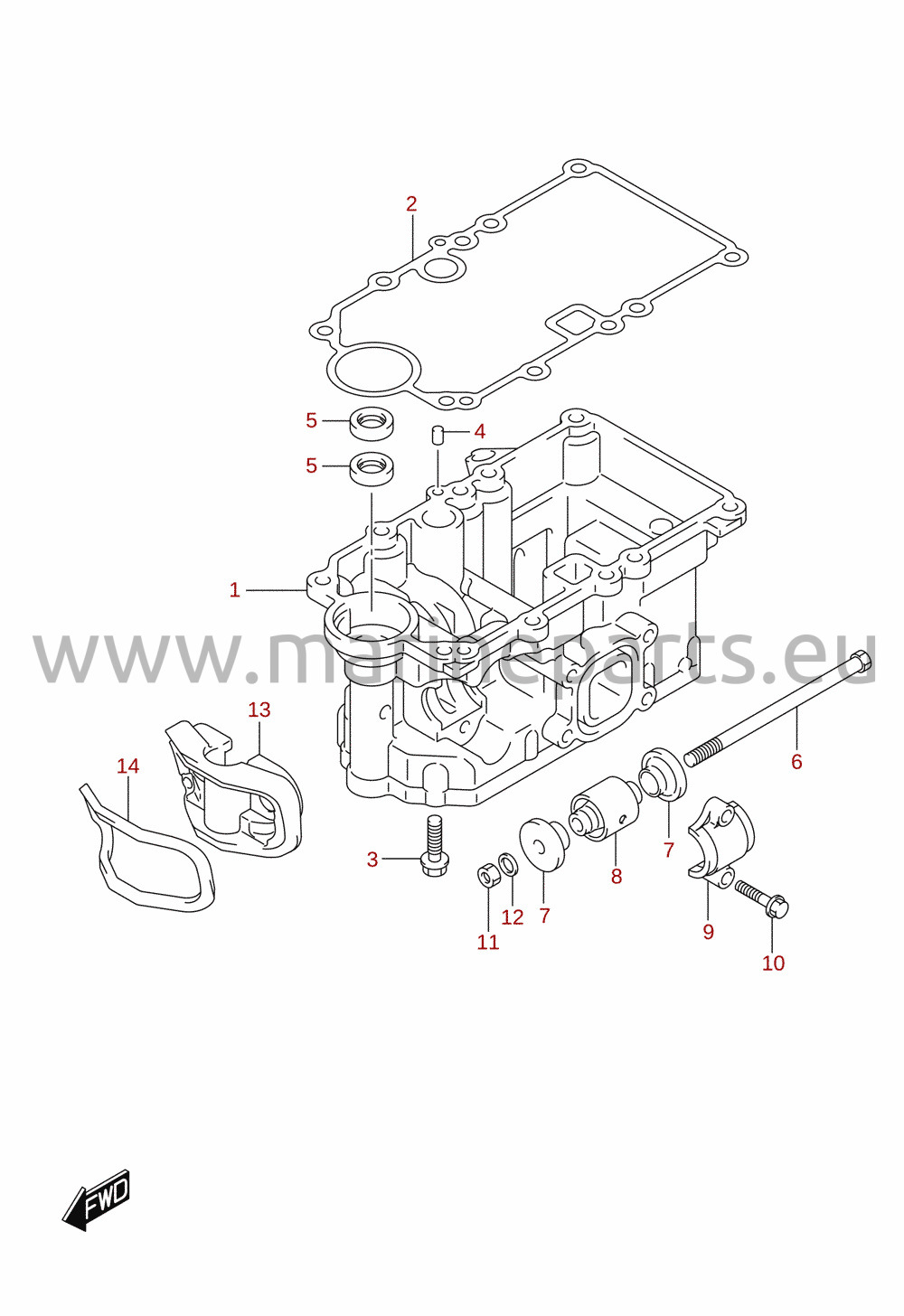

Motorhållare
Referensnr. DF25A_30A_P01_018 57

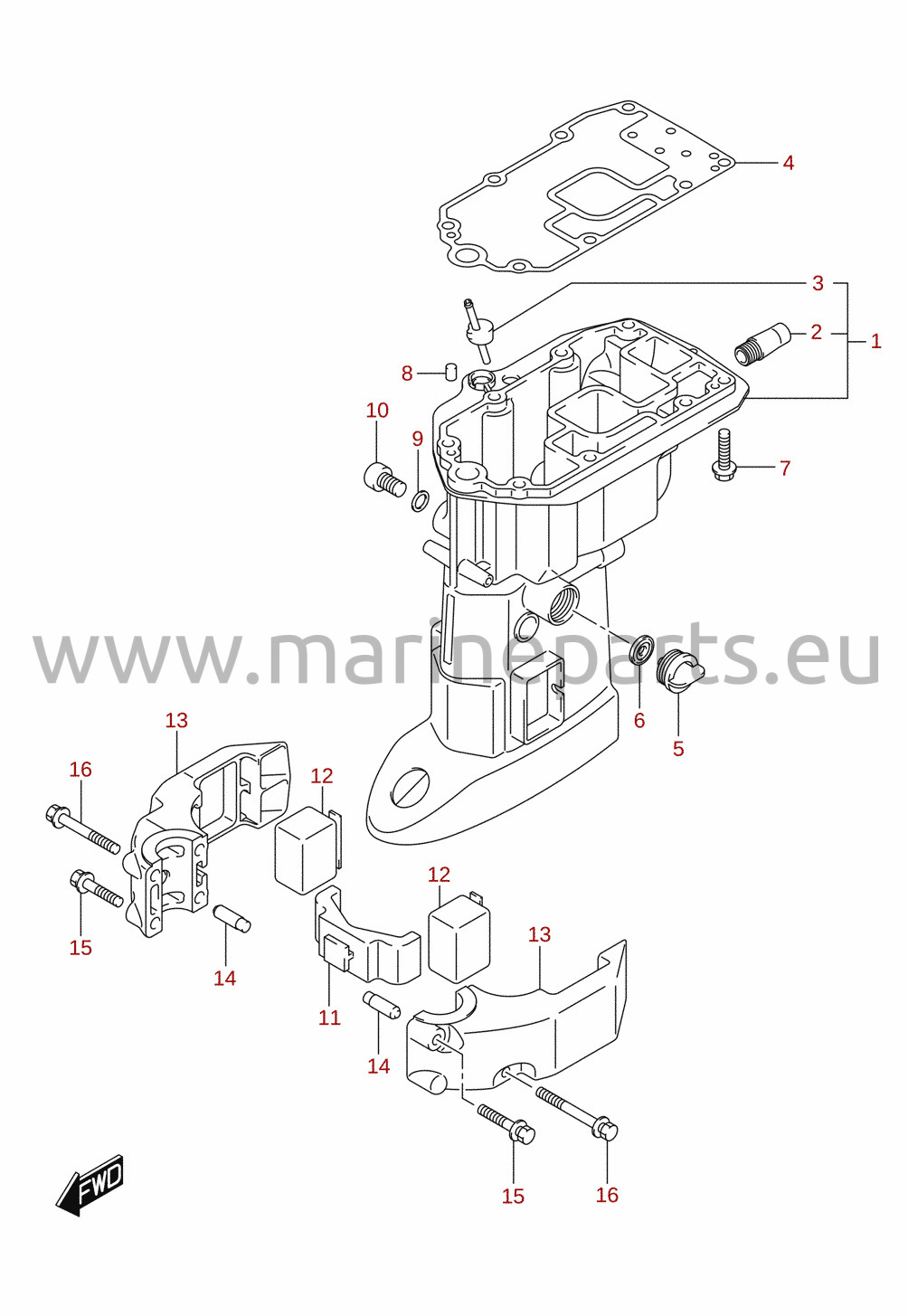

Drivaxelhus (DF25, DF30) 1/2
Referensnr. DF25A_30A_P01_018 58
Drivaxelhus (DF25, DF30) 2/2
Referensnr. DF25A_30A_P01_018 59
Växelhus (DF25, DF30) 1/2
Referensnr. DF25A_30A_P01_018 60

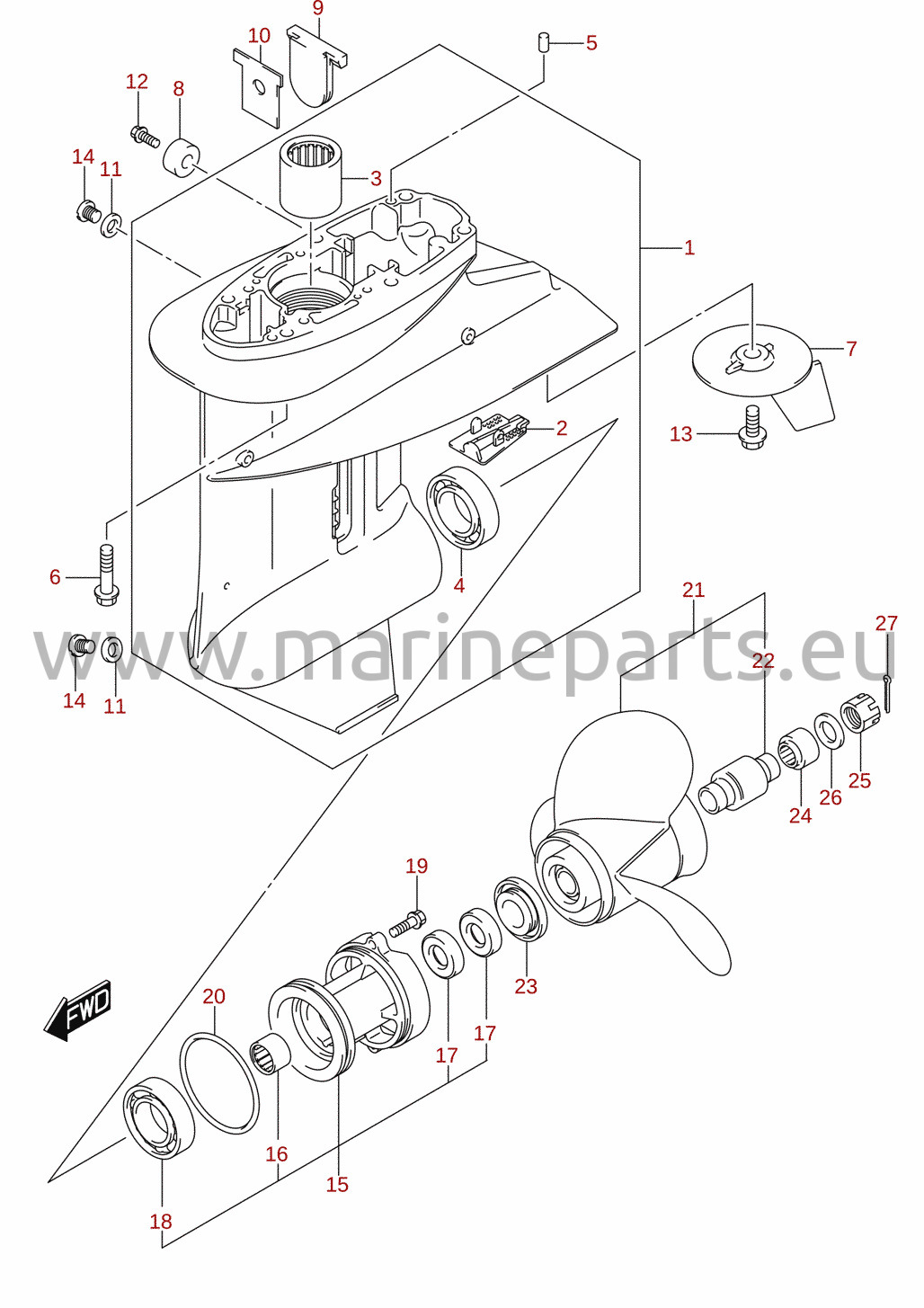

Växelhus (DF25, DF30) 2/2
Referensnr. DF25A_30A_P01_018 61
Sidokåpa (DF25A, DF30AQ)
Referensnr. DF25A_30A_P01_018 62

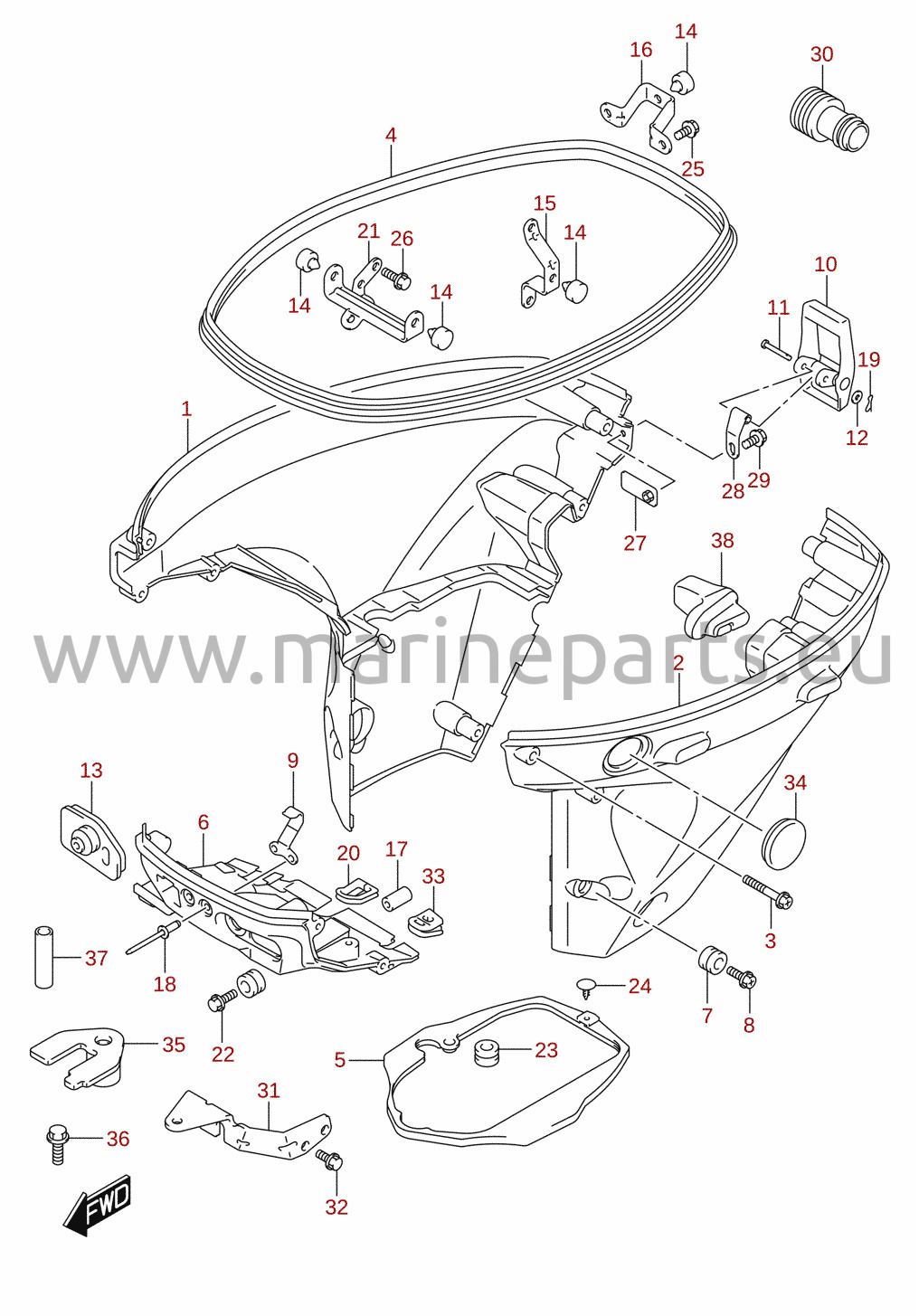

Sidokåpa (DF25AR, DF30AR)
Referensnr. DF25A_30A_P01_018 63

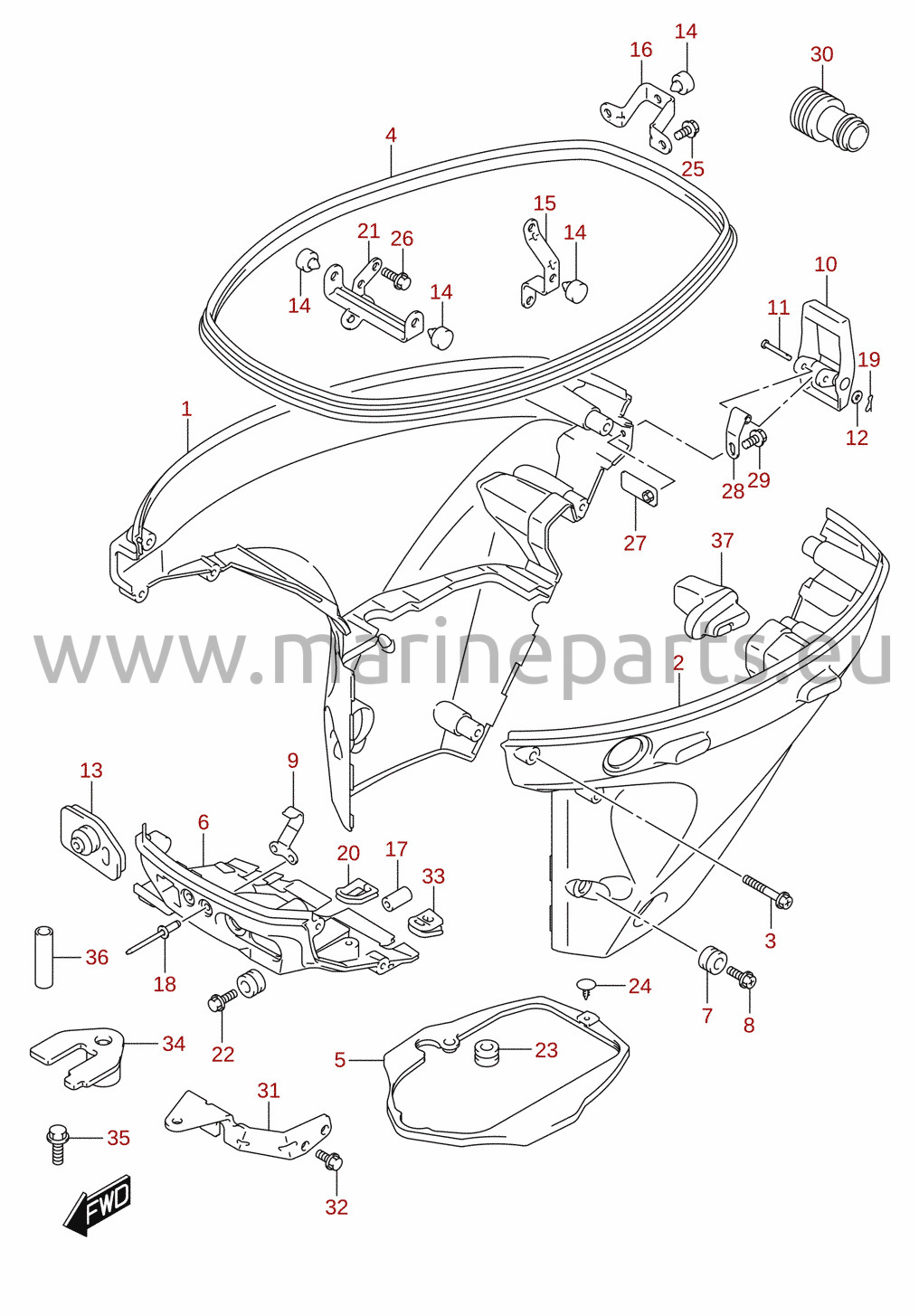

Sidokåpa (DF25AT, DF30AT)
Referensnr. DF25A_30A_P01_018 64

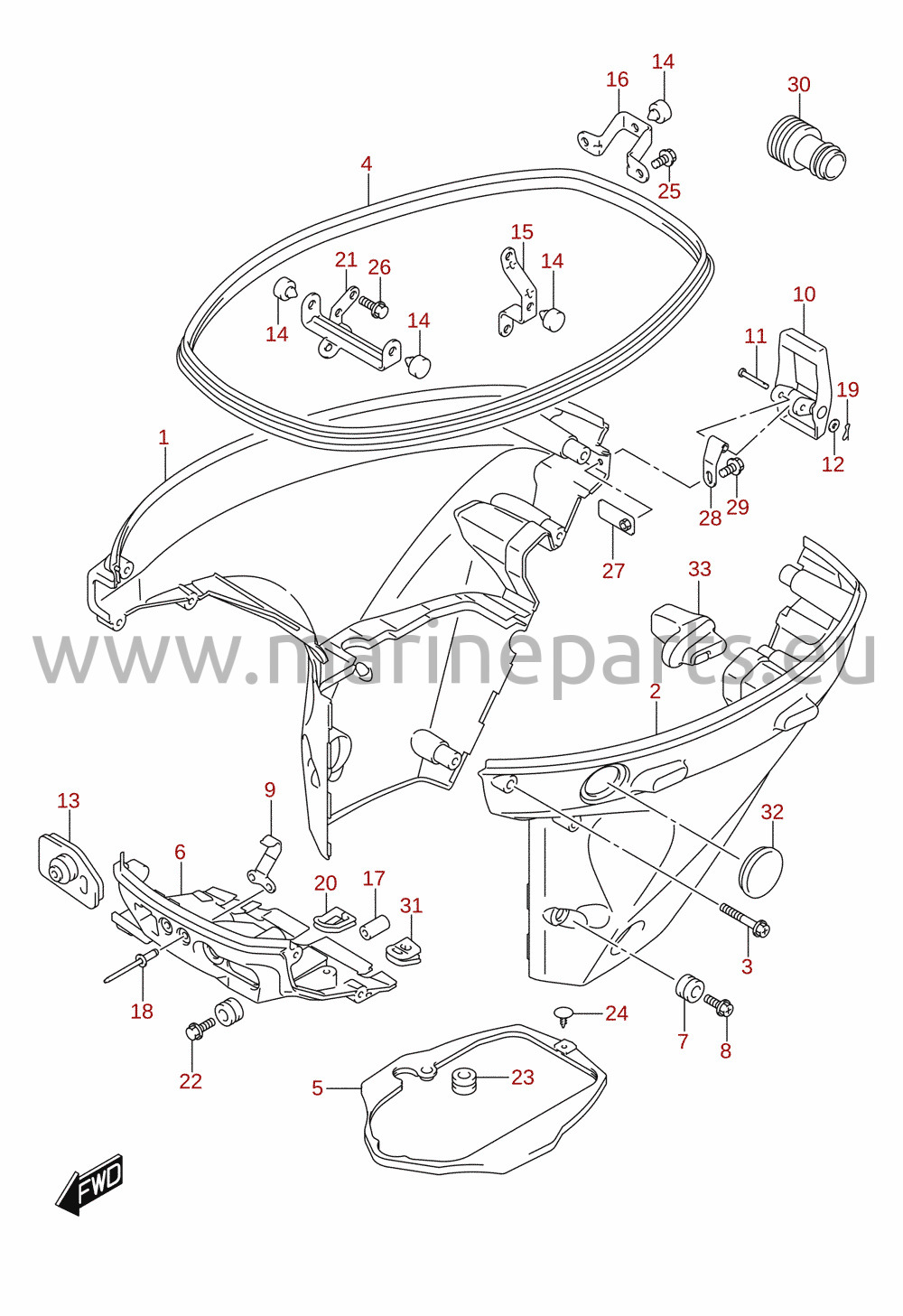

Sidokåpa (DF25ATH, DF30ATH)
Referensnr. DF25A_30A_P01_018 65
Sidokåpa (DF30AT)
Referensnr. DF25A_30A_P01_018 66

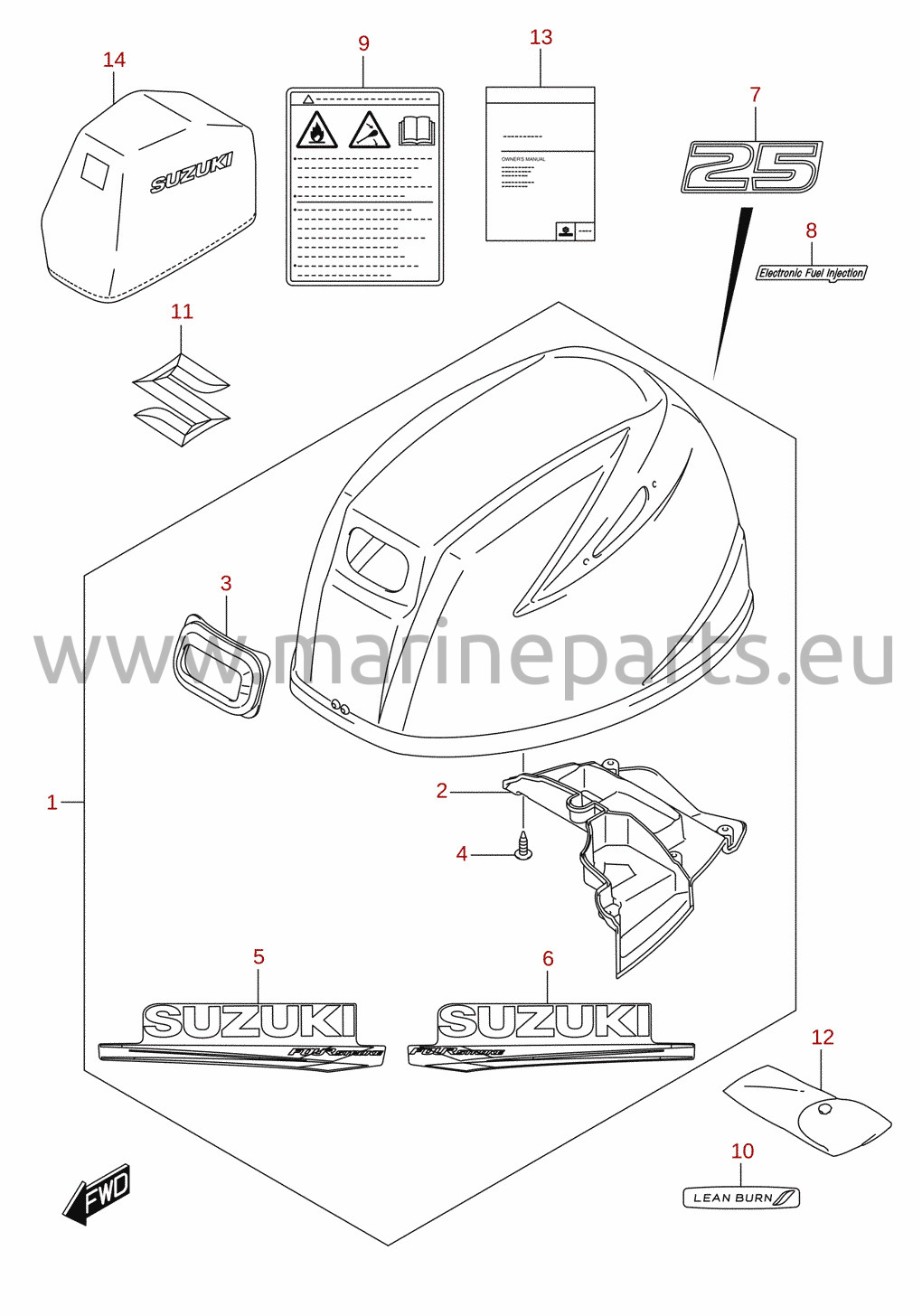

Motorkåpa (DF25) 1/2
Referensnr. DF25A_30A_P01_018 67
Motorkåpa (DF25) 2/2
Referensnr. DF25A_30A_P01_018 68
Motorkåpa (DF30A)
Referensnr. DF25A_30A_P01_018 69

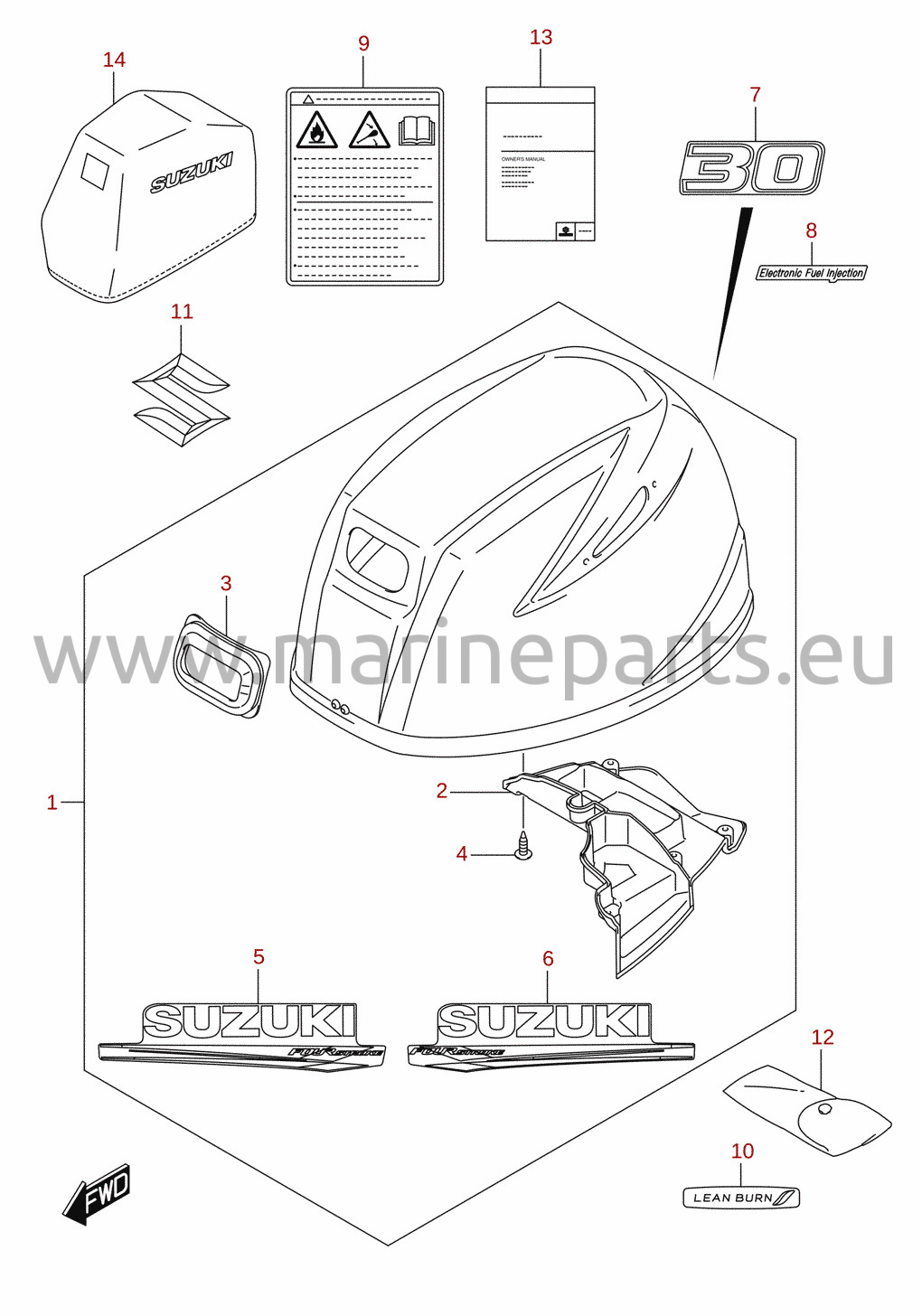

Motorkåpa (DF30) 1/2
Referensnr. DF25A_30A_P01_018 70
Motorkåpa (DF30) 2/2
Referensnr. DF25A_30A_P01_018 71

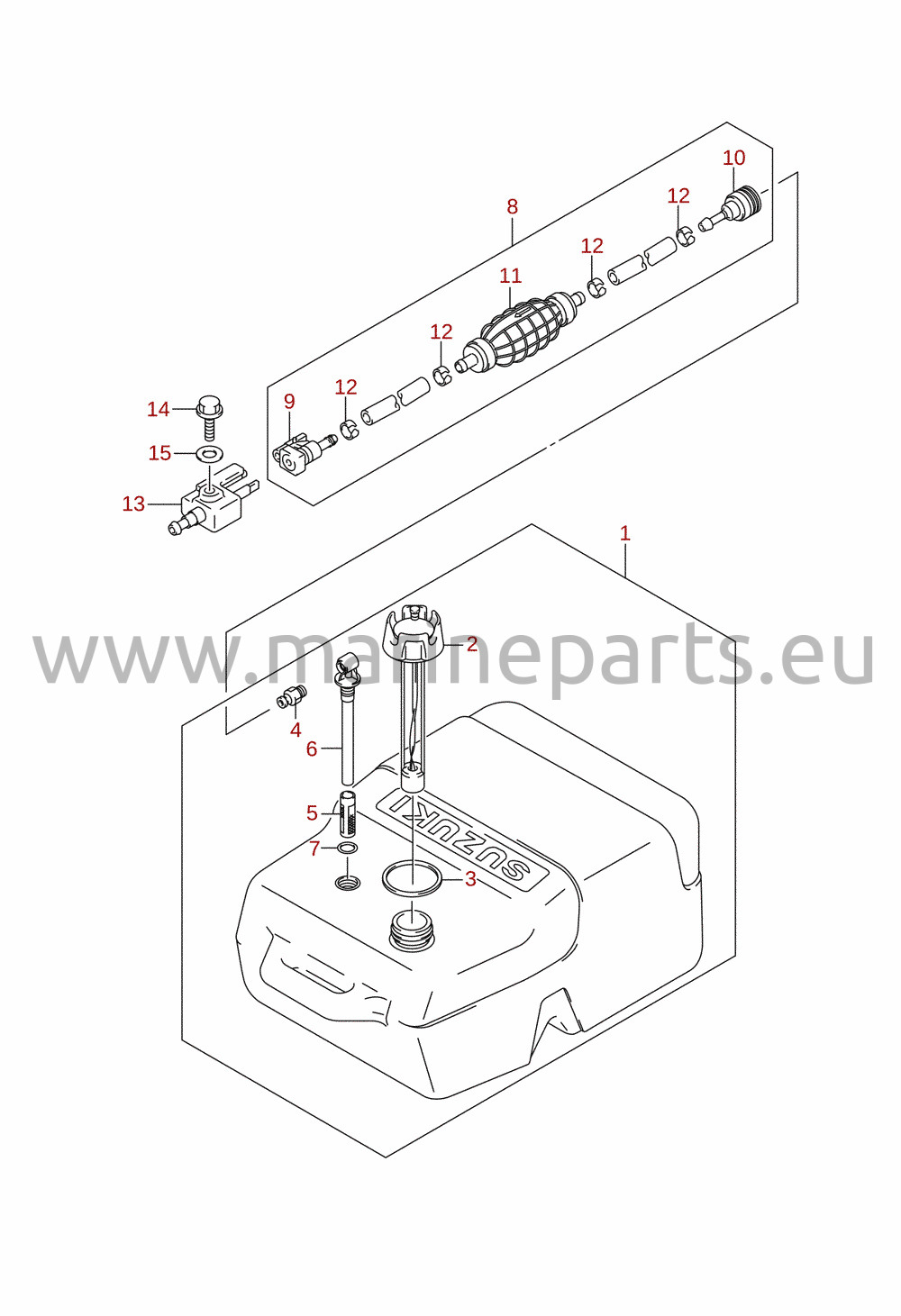

Bränsletank
Referensnr. DF25A_30A_P01_018 72

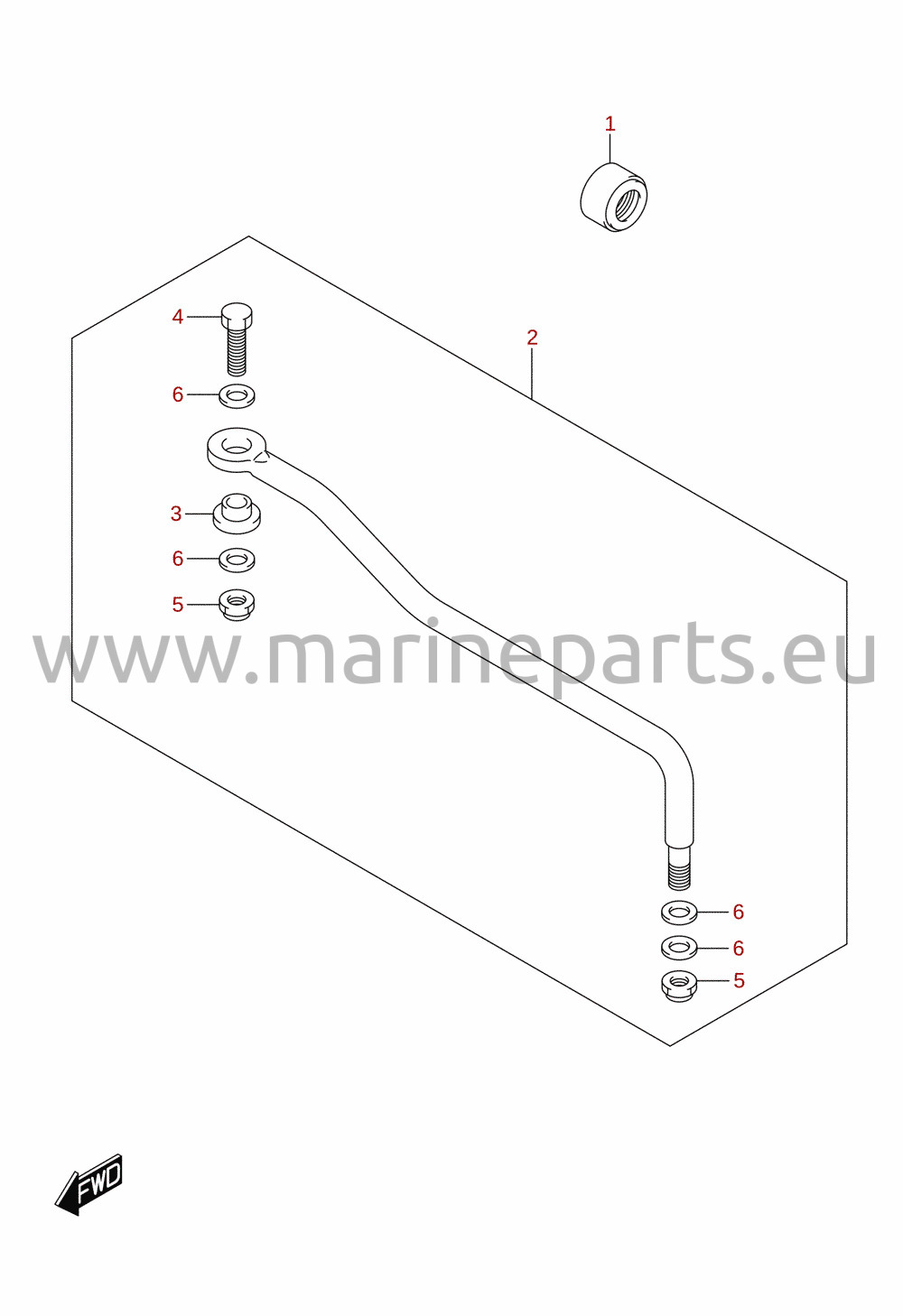

Styrstag (DF25, DF30)
Referensnr. DF25A_30A_P01_018 73
Styrkult (DF25A, DF30AQ)
Referensnr. DF25A_30A_P01_018 74

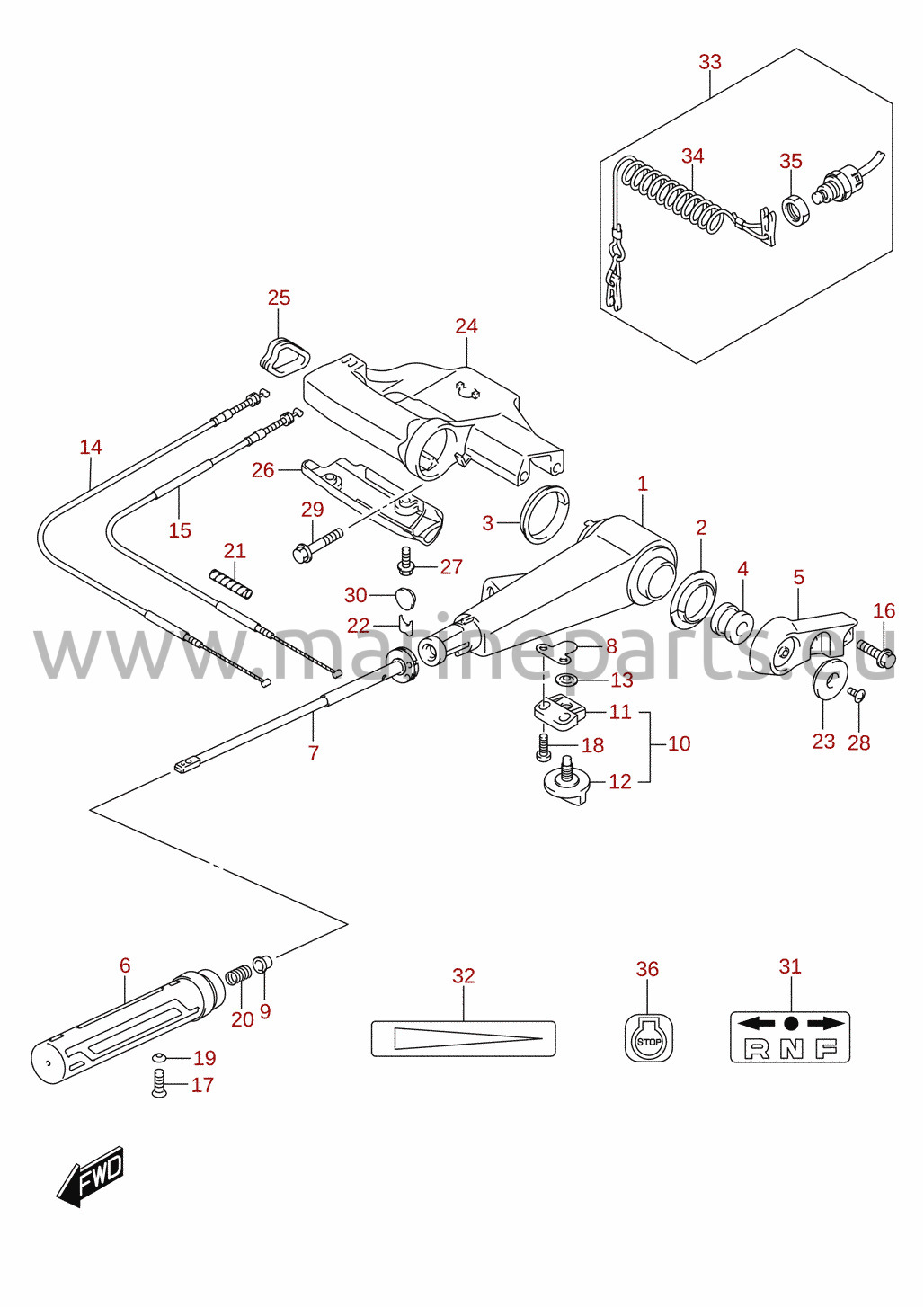

Styrkult (DF25ATH, DF30A, DF30ATH)
Referensnr. DF25A_30A_P01_018 75

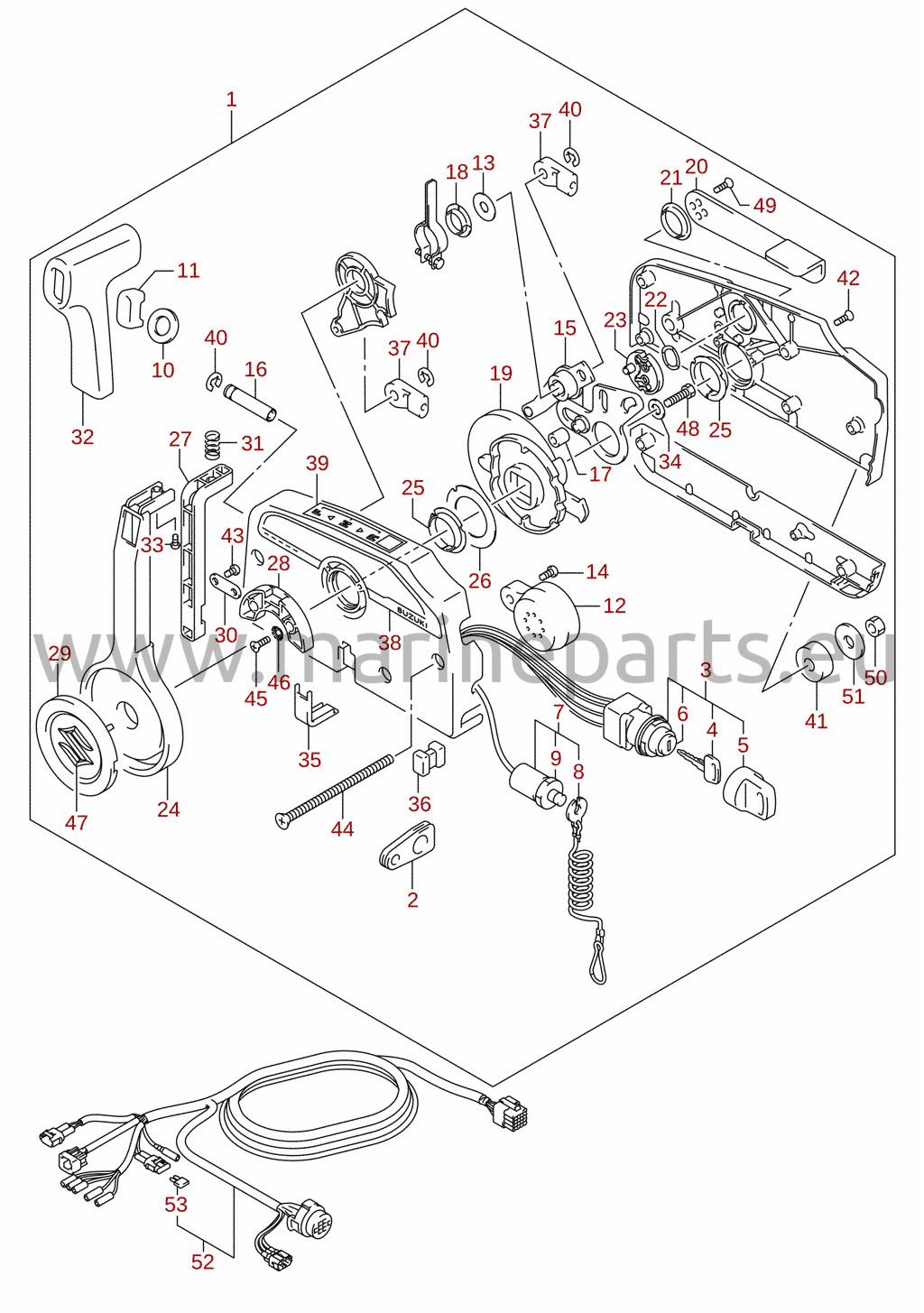

Reglage (DF25AR, DF30AR)
Referensnr. DF25A_30A_P01_018 76

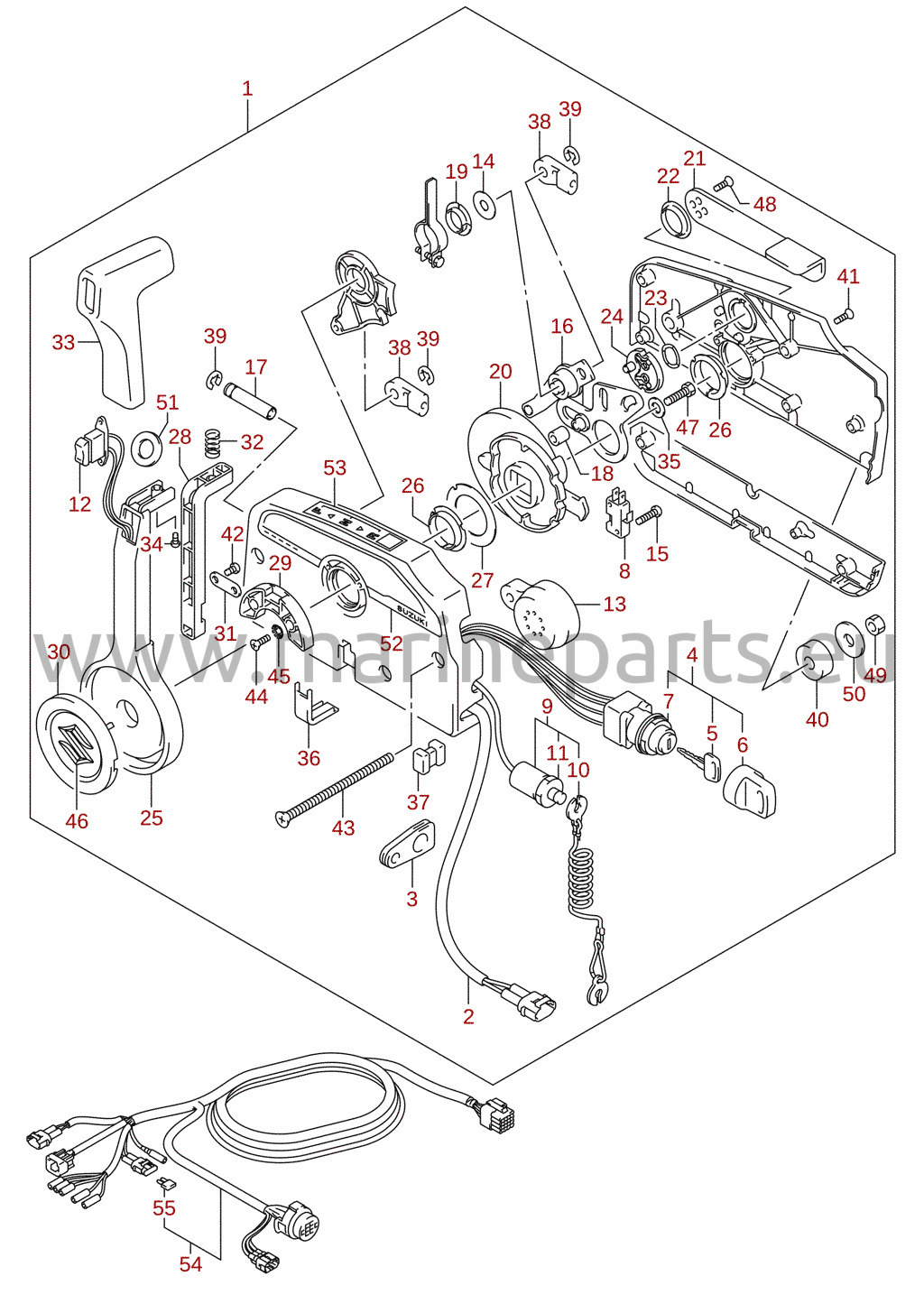

Reglage (DF25AT, DF30AT)
Referensnr. DF25A_30A_P01_018 77

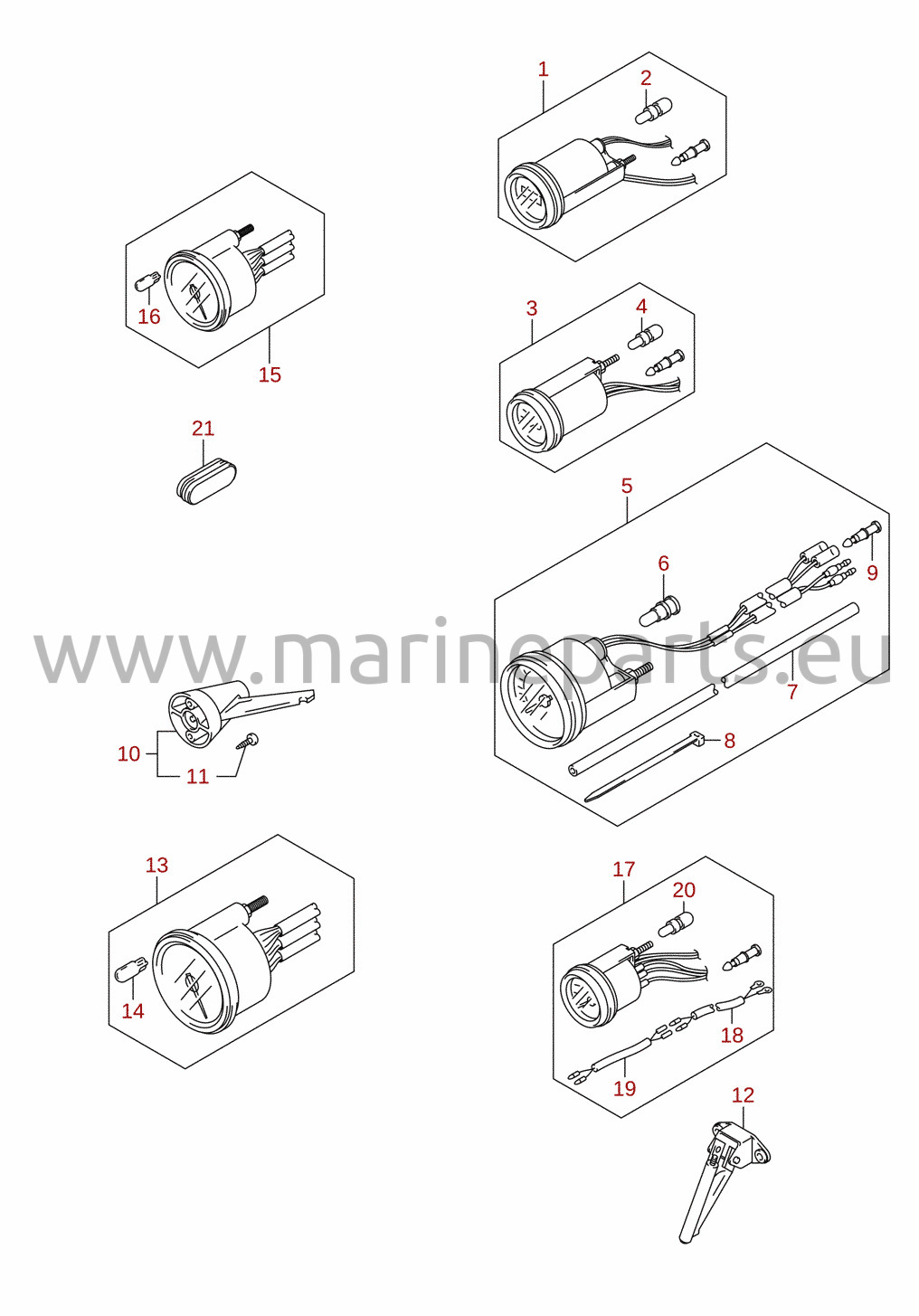

Instrument (DF25AR, DF30AR) (tillval)
Referensnr. DF25A_30A_P01_018 78

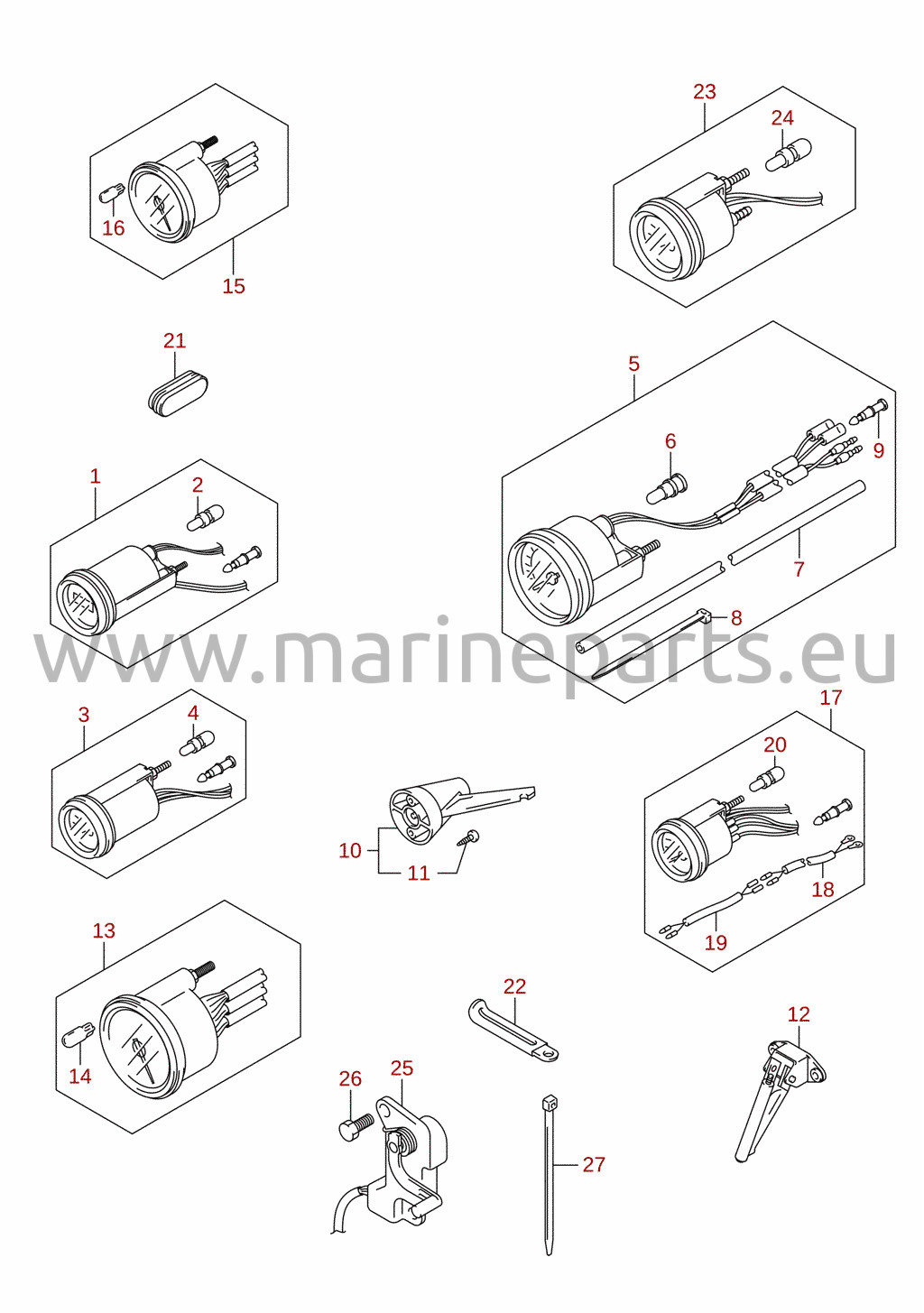

Instrument (DF25AT, DF30AT) (tillval)
Referensnr. DF25A_30A_P01_018 79

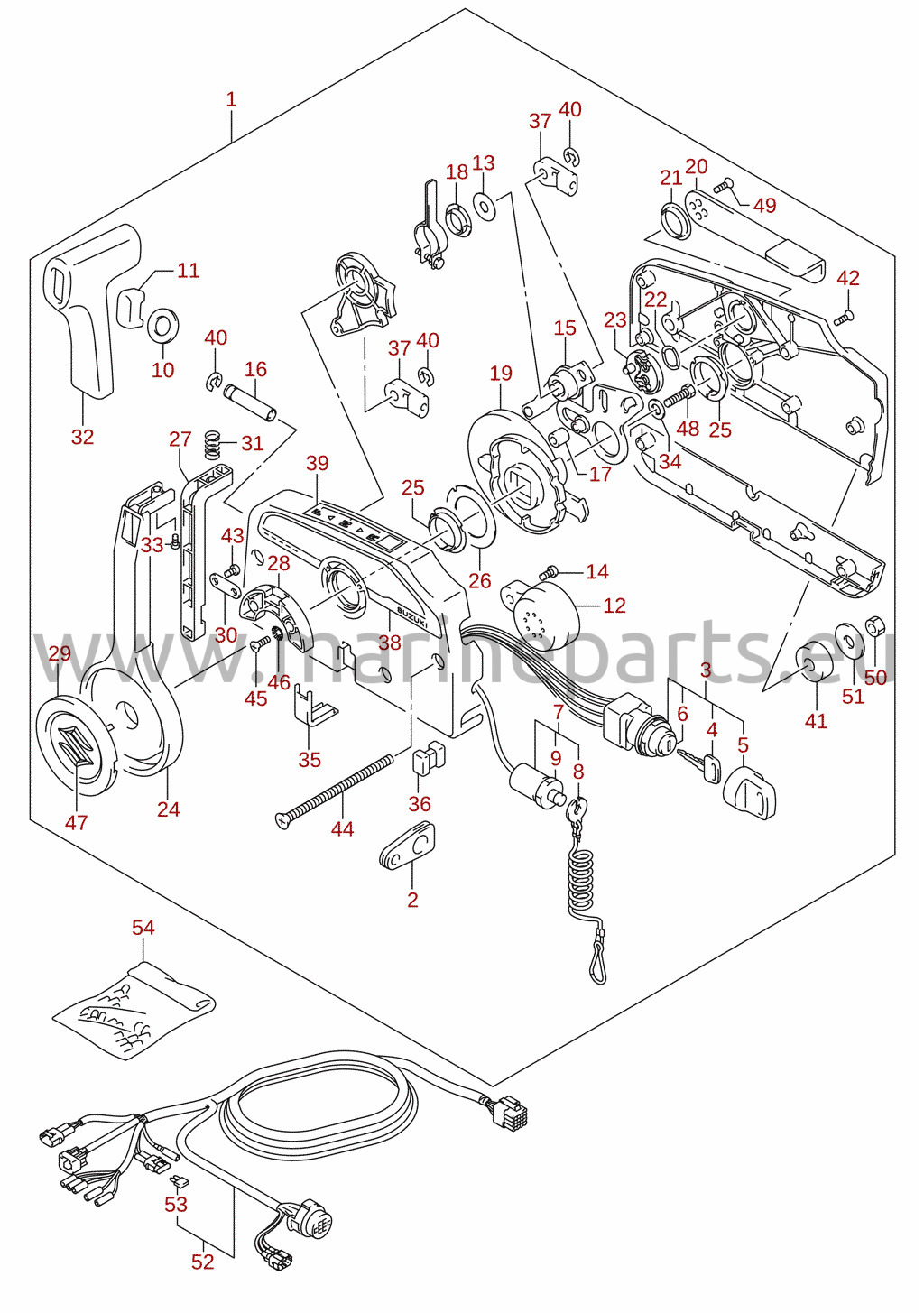

Reglage (DF25A, DF30A, DF30AQ) (tillval)
Referensnr. DF25A_30A_P01_018 80

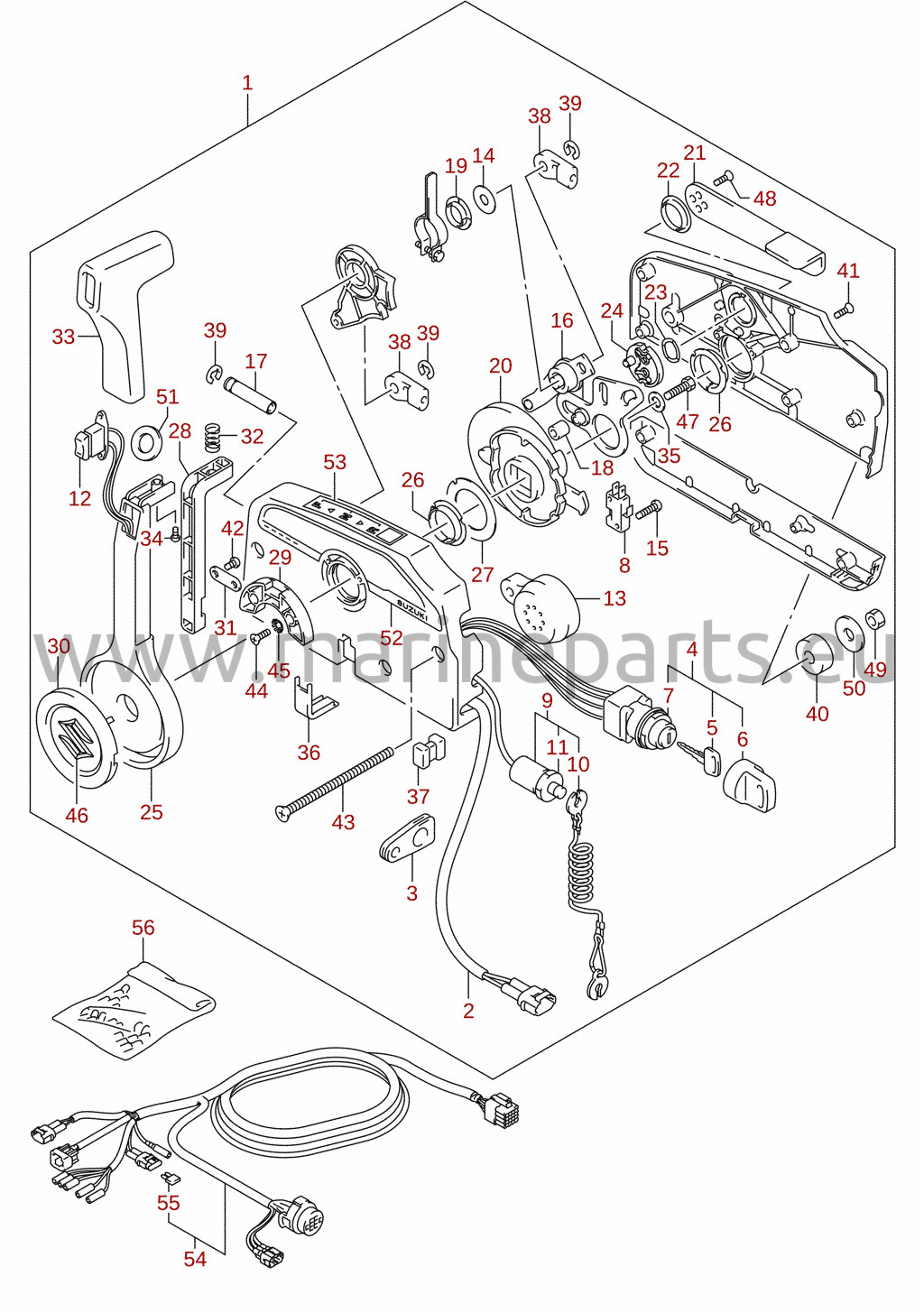

Reglage (DF25ATH, DF30ATH) (tillval)
Referensnr. DF25A_30A_P01_018 81

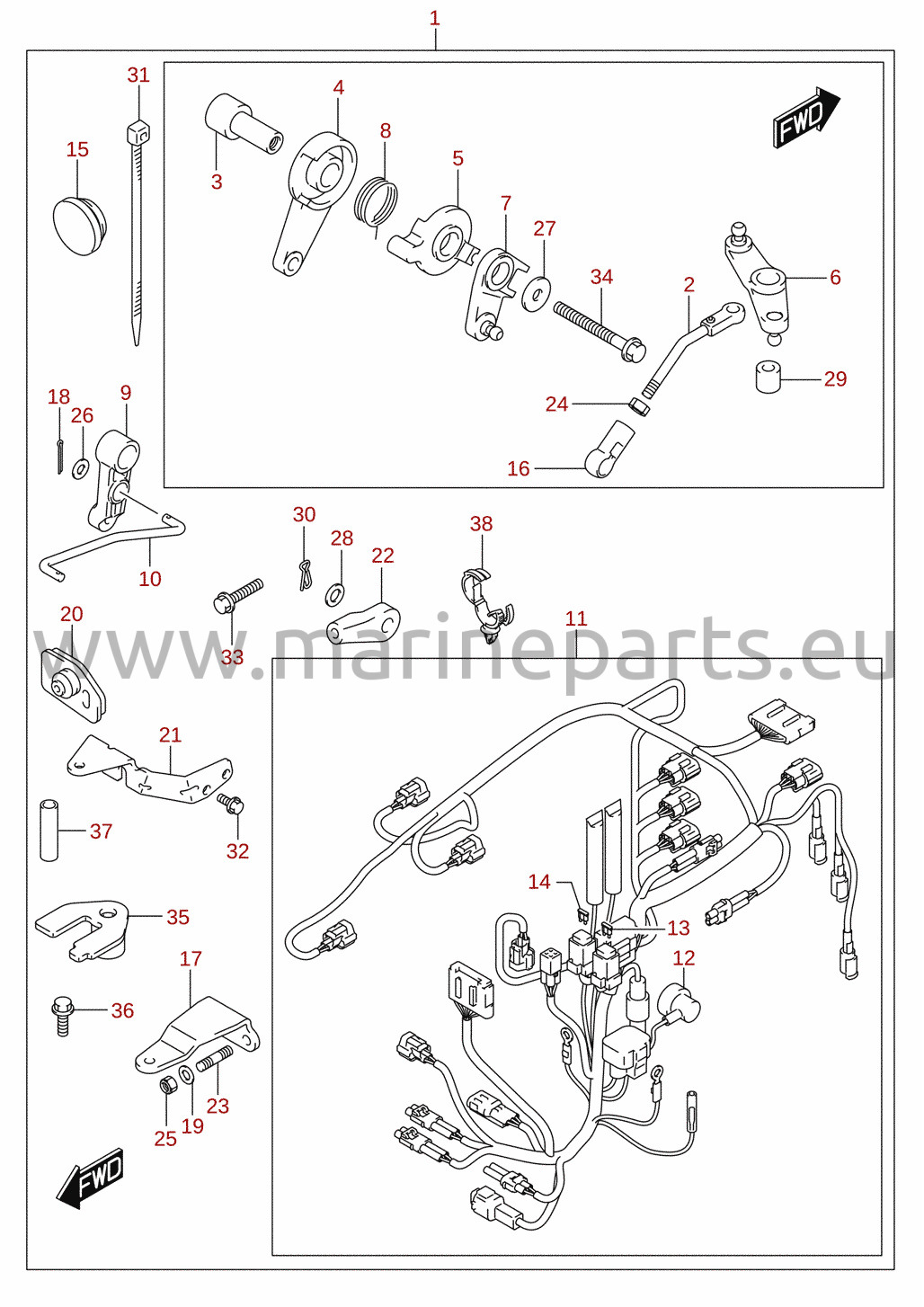

Reglagedelar (DF25A, DF30A, DF30AQ) (tillval)
Referensnr. DF25A_30A_P01_018 82

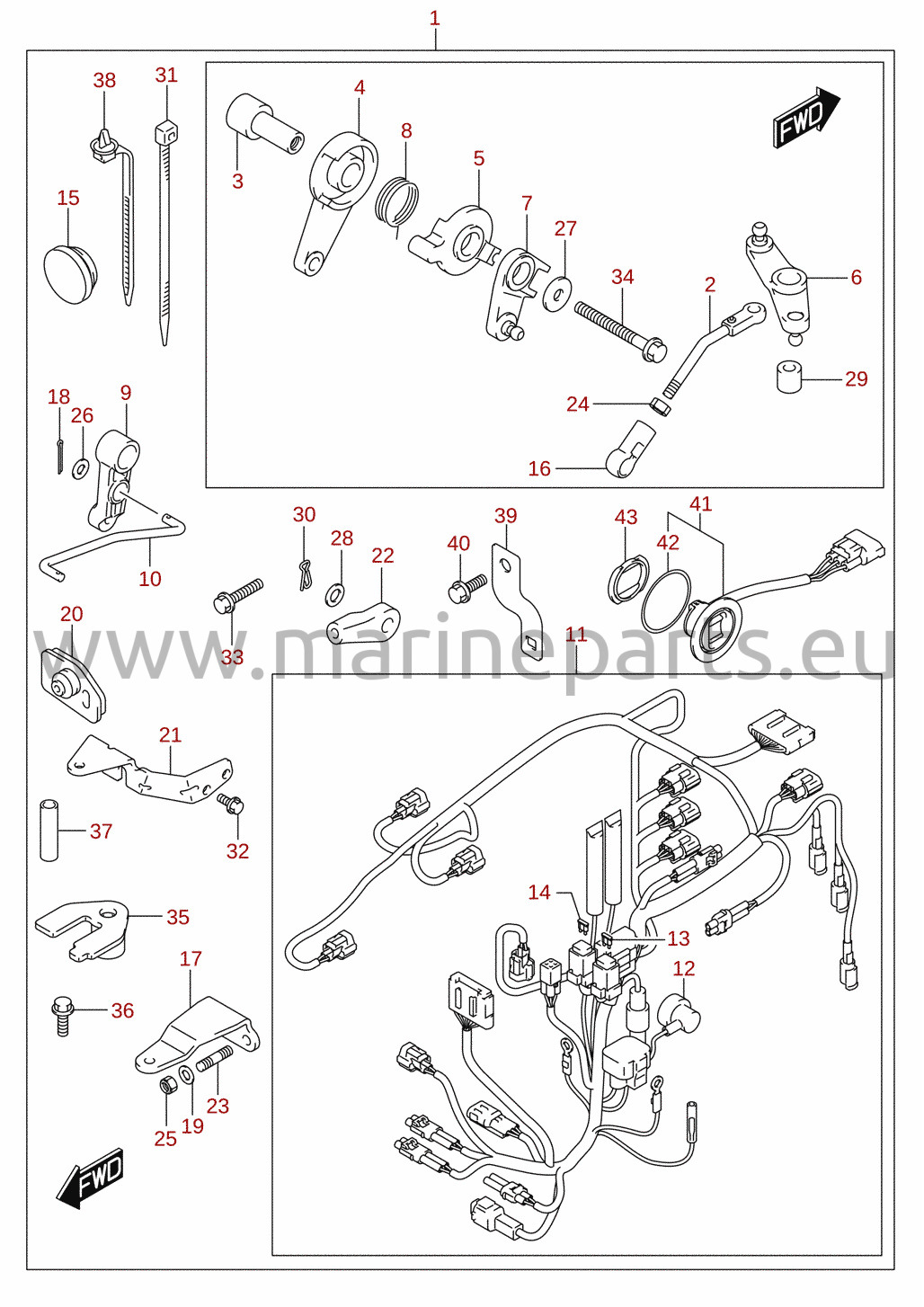

Reglagedelar (DF25ATH, DF30ATH) (tillval)
Referensnr. DF25A_30A_P01_018 83

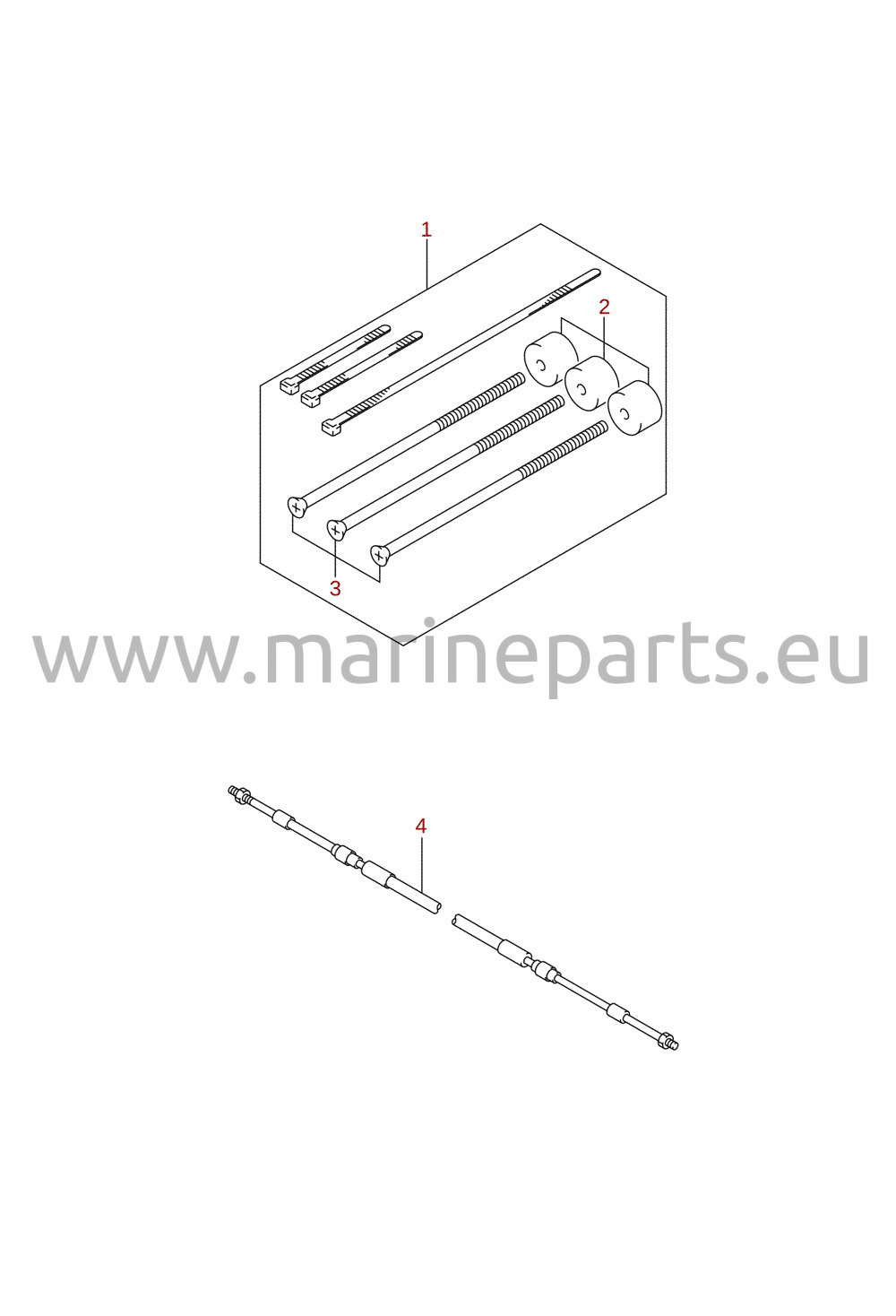

Reglagekabel (tillval)
Referensnr. DF25A_30A_P01_018 84

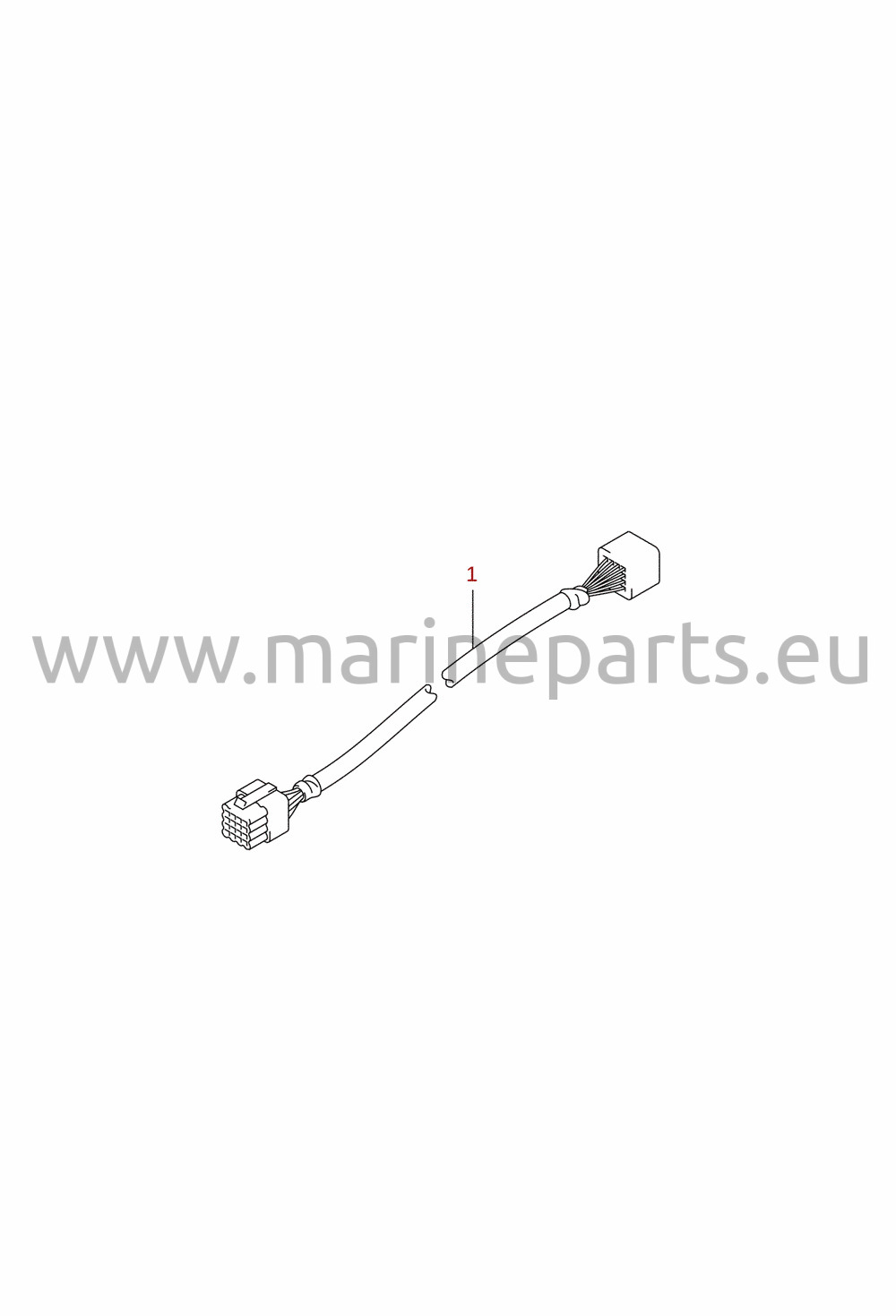

Kabelstam (DF25, DF30) (tillval)
Referensnr. DF25A_30A_P01_018 88
Styrstag (DF25, DF30) (tillval)
Referensnr. DF25A_30A_P01_018 94

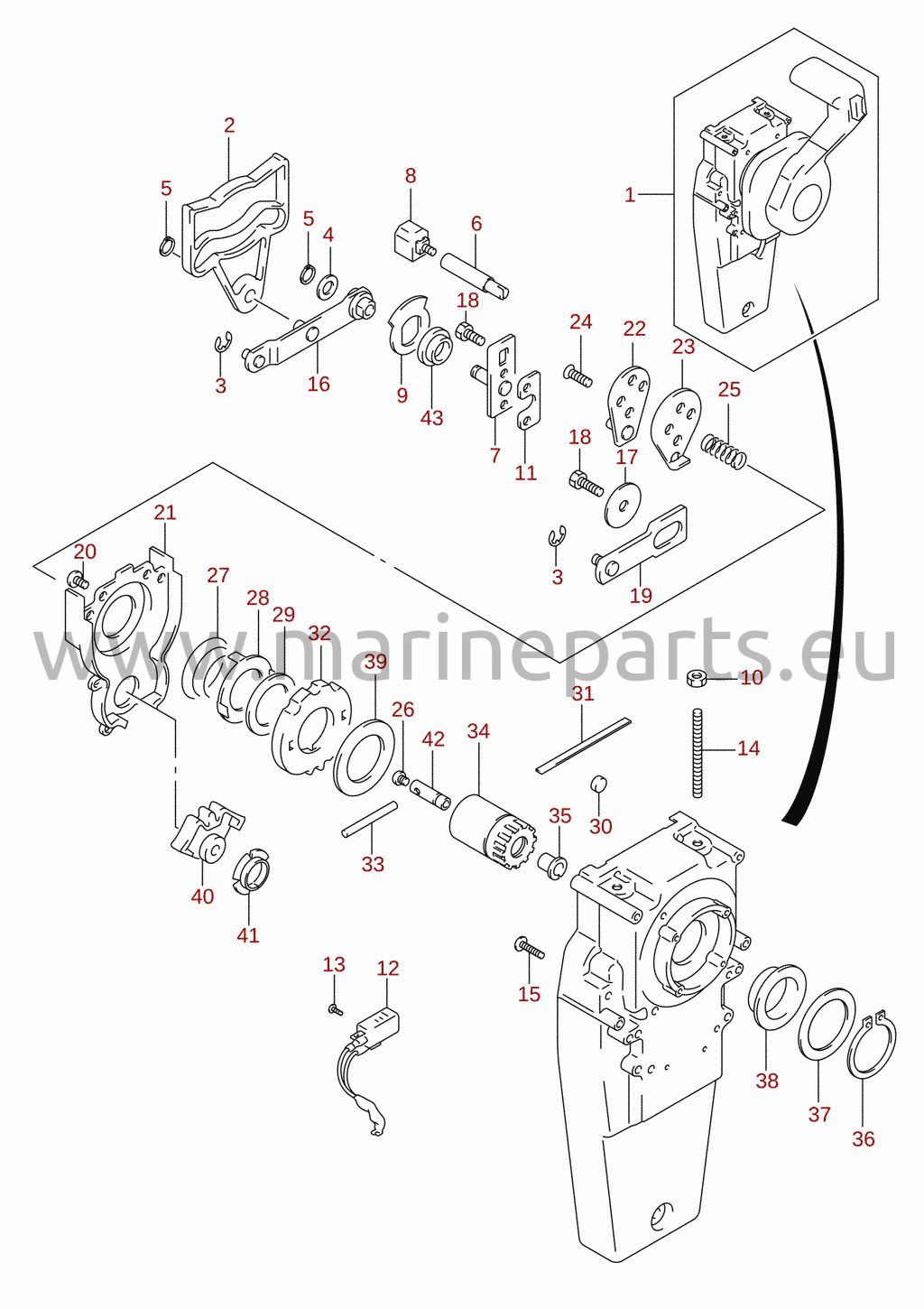

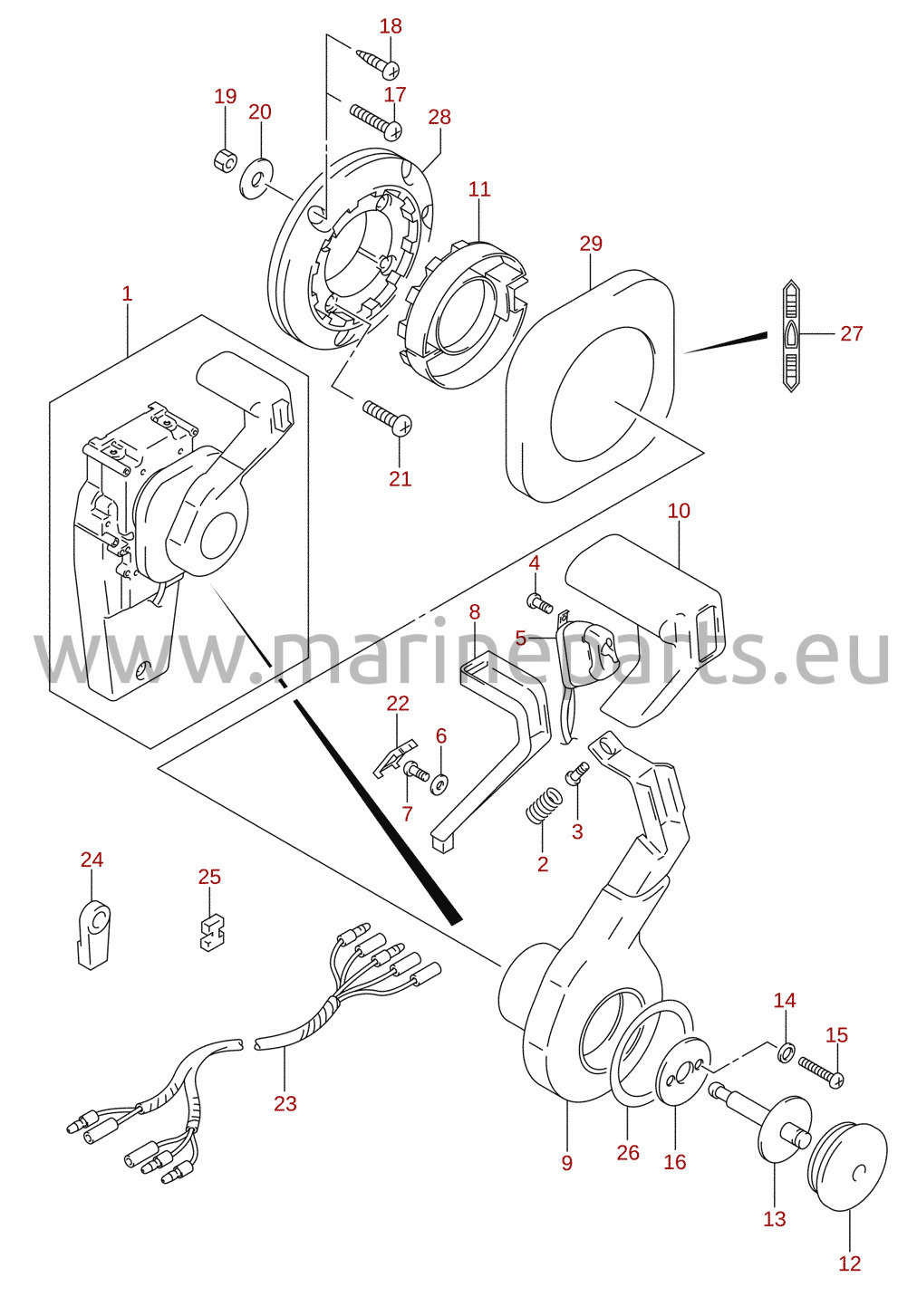

Dolt reglage (1) (DF25, DF30) (tillval)
Referensnr. DF25A_30A_P01_018 85
Dolt reglage (2) (DF25, DF30) (tillval)
Referensnr. DF25A_30A_P01_018 86

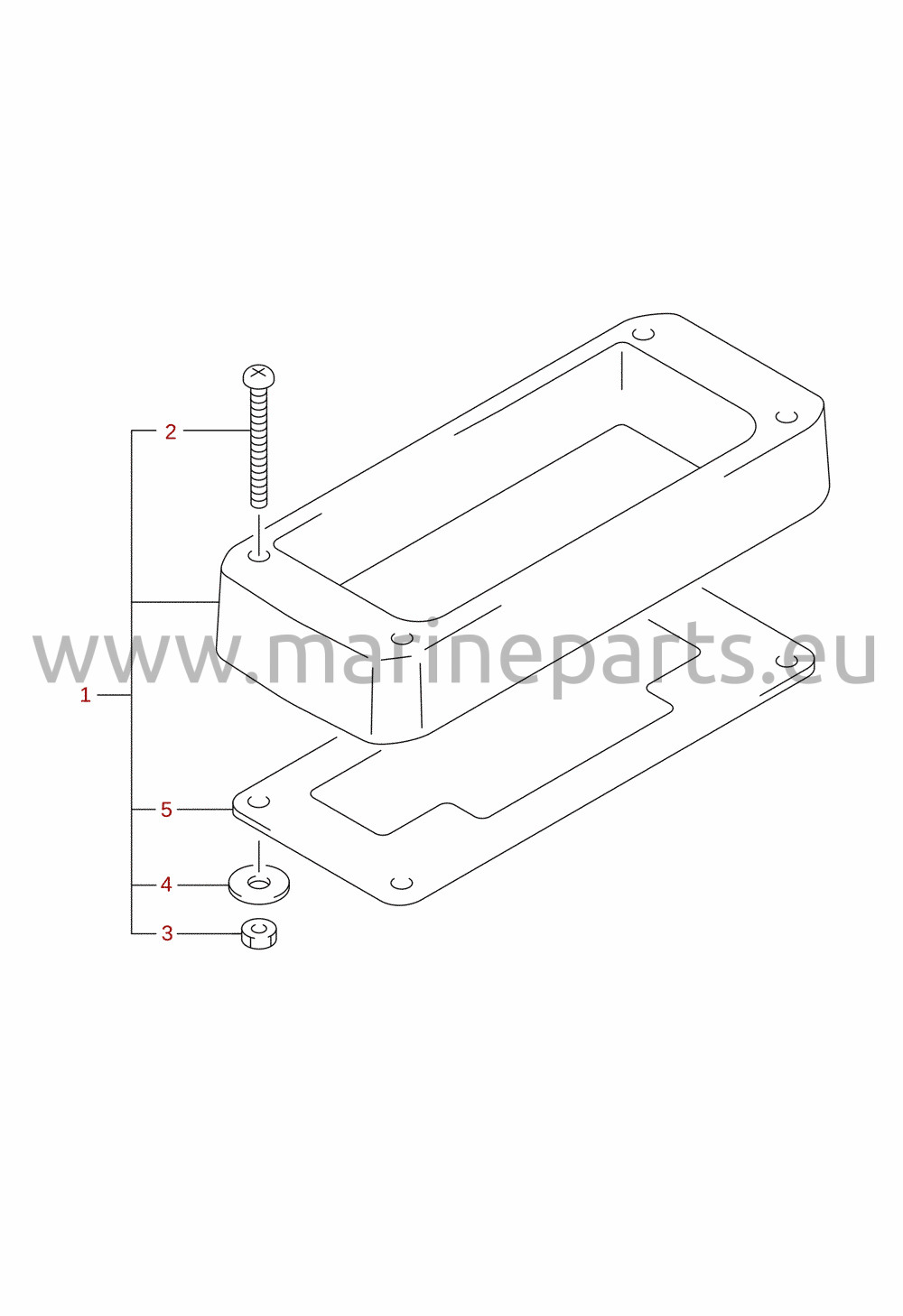

Distans för reglage (DF25, DF30) (tillval)
Referensnr. DF25A_30A_P01_018 87

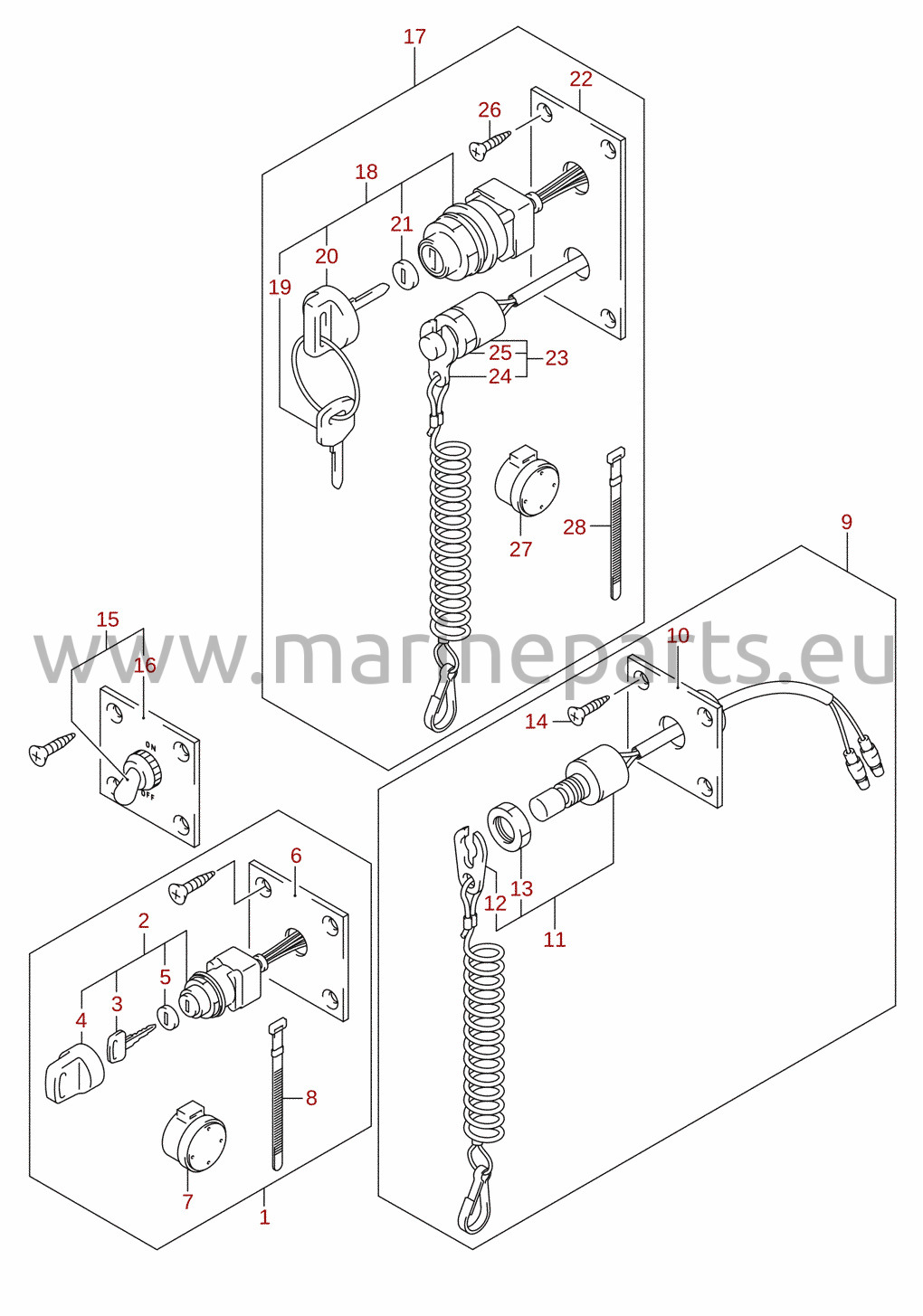

Brytare (DF25, DF30) (tillval)
Referensnr. DF25A_30A_P01_018 89

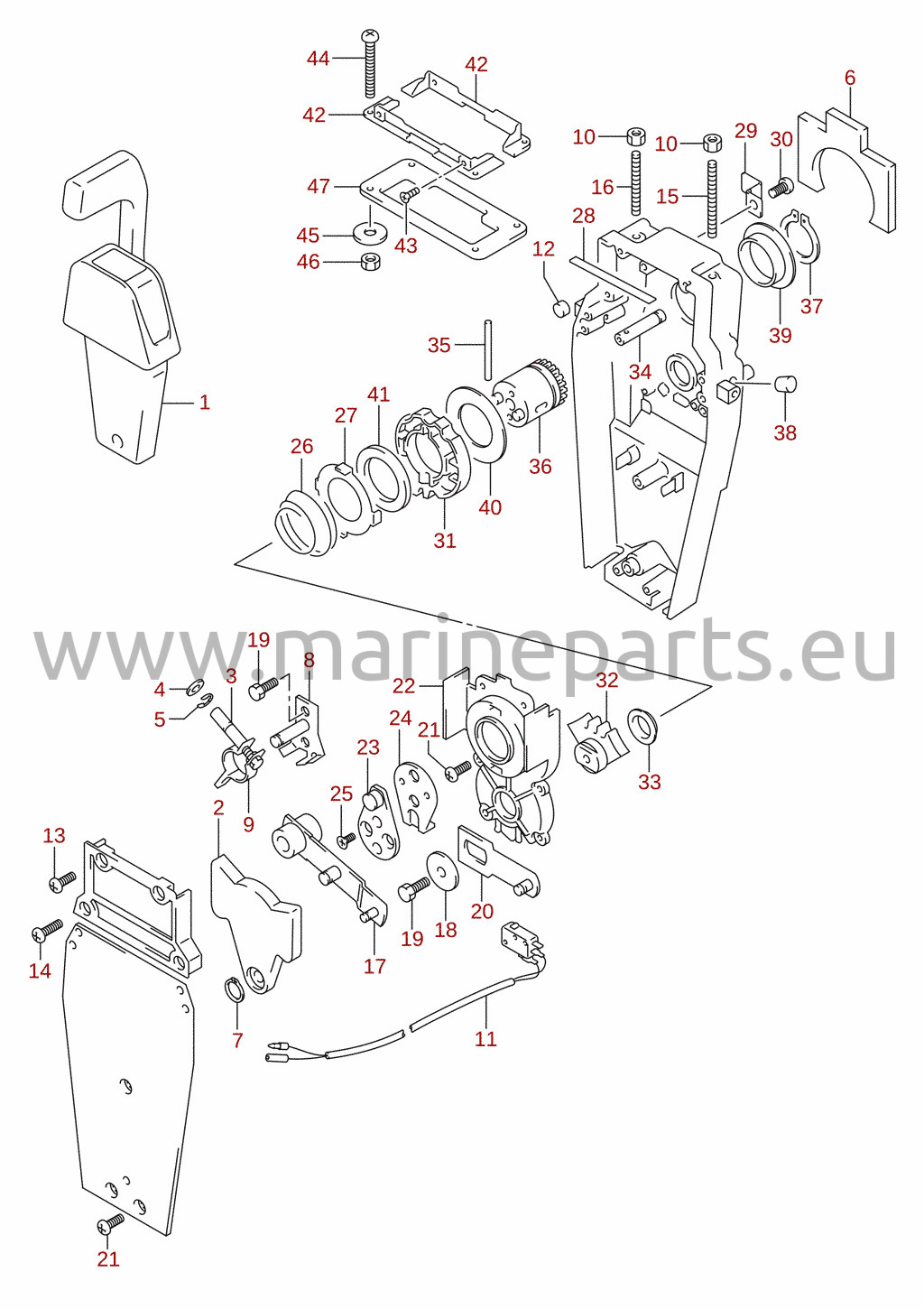

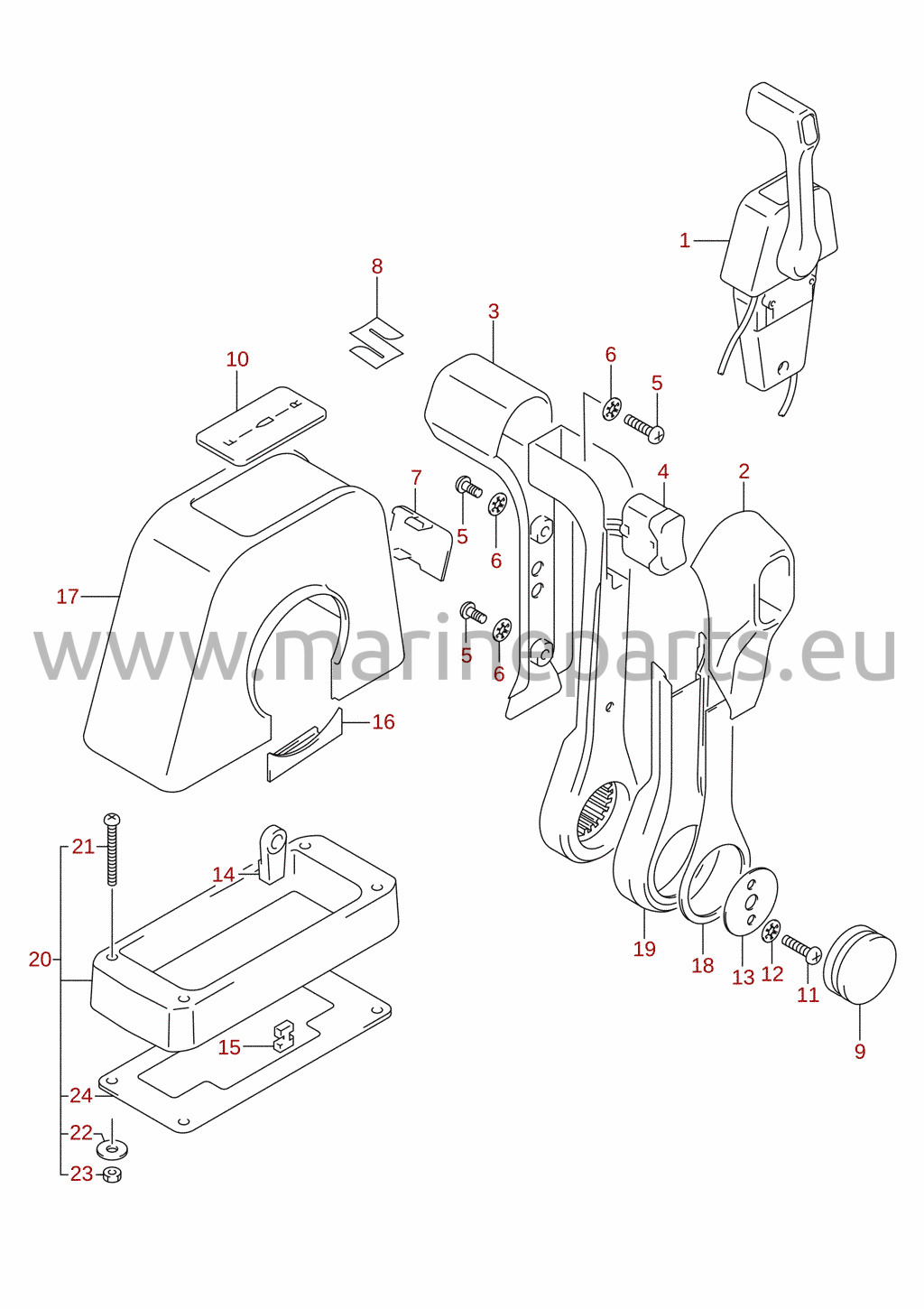

Reglage, enkelt (1) (DF25, DF30) (tillval)
Referensnr. DF25A_30A_P01_018 90
Reglage, enkelt (2) (DF25, DF30) (tillval)
Referensnr. DF25A_30A_P01_018 91

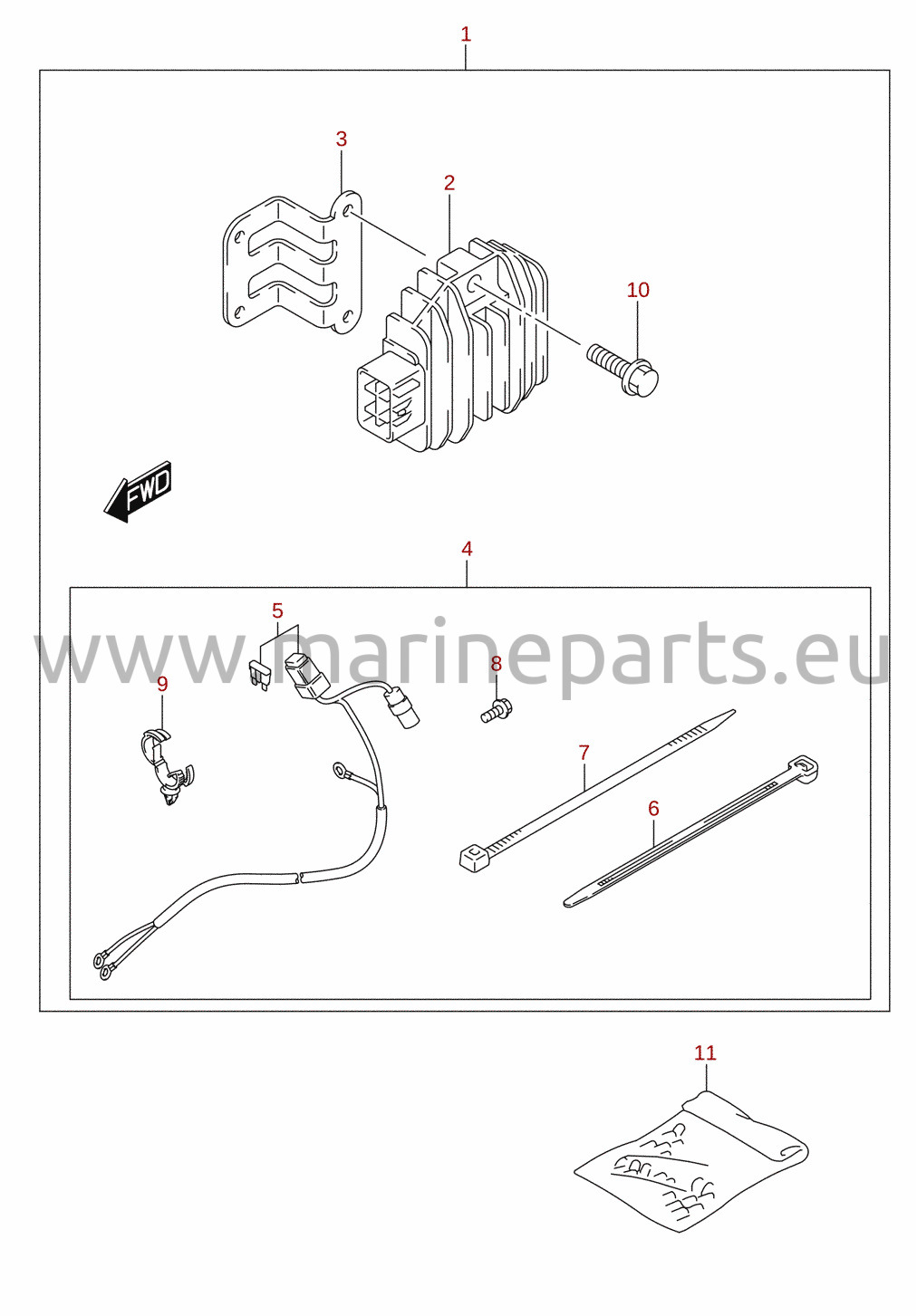

Elsystem (manuell start) (M-starter) (tillval)
Referensnr. DF25A_30A_P01_018 92

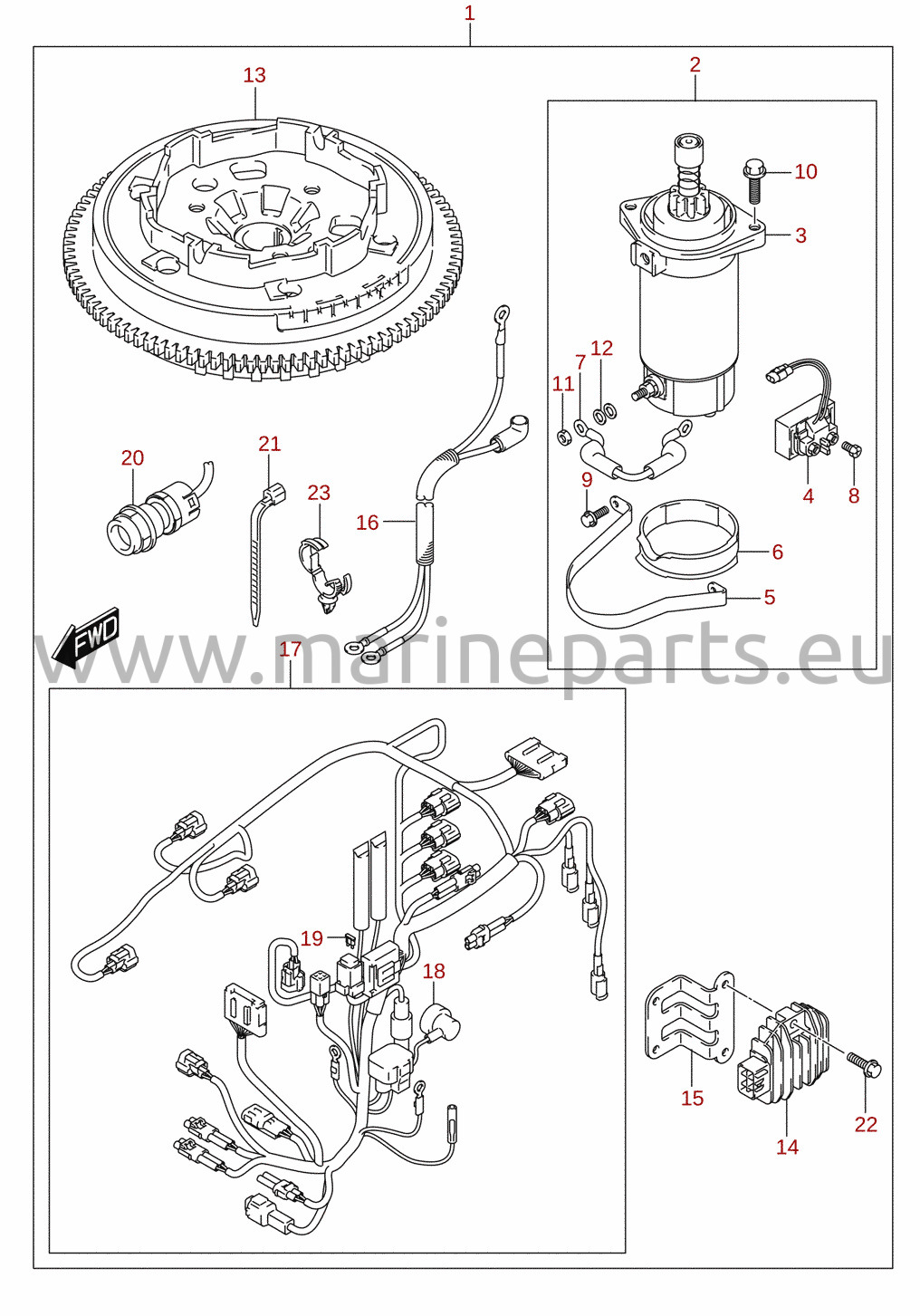

Startmotor (manuell start) (M-starter) (tillval)
Referensnr. DF25A_30A_P01_018 93

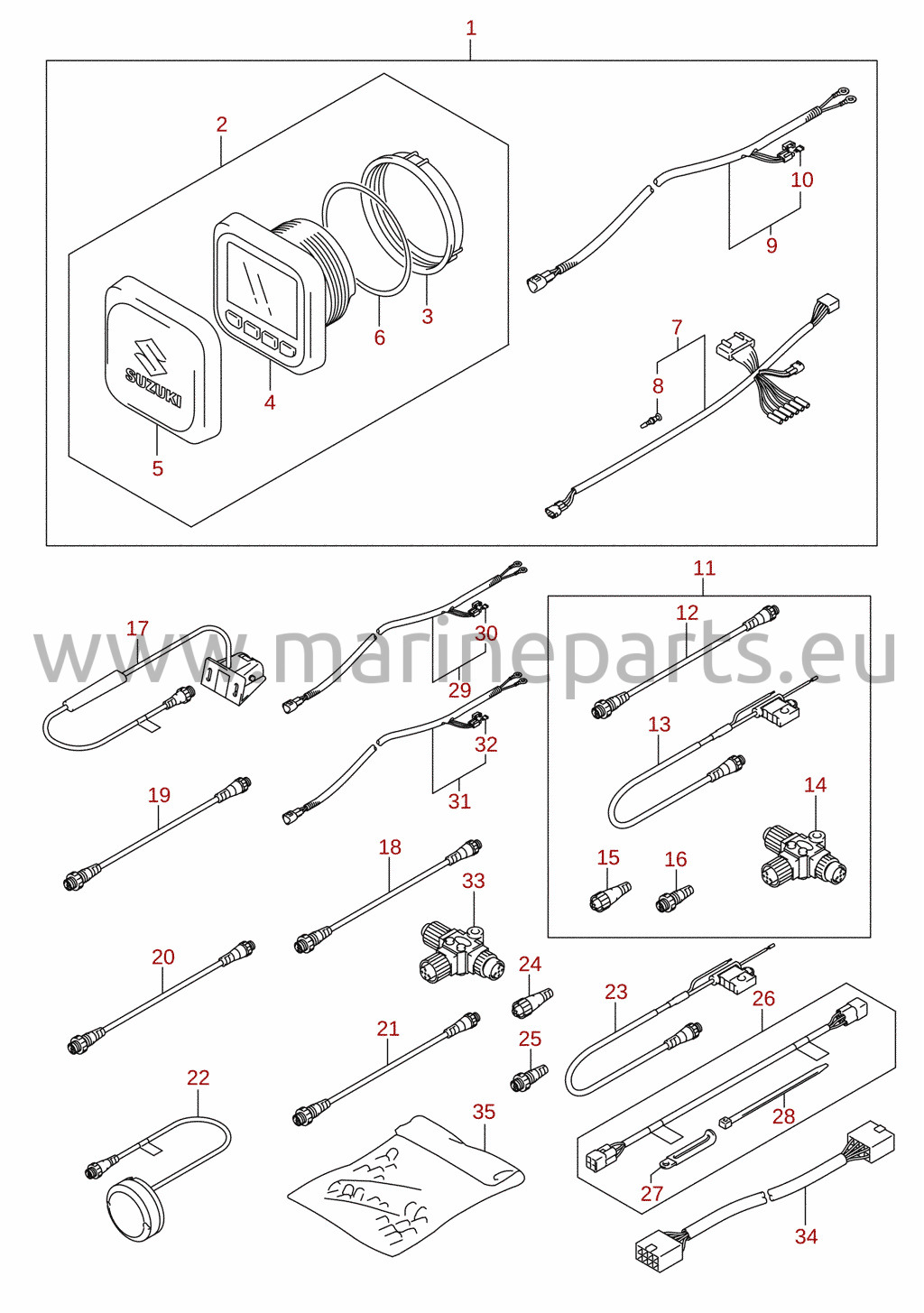

Multifunktionsinstrument (DF25, DF30) (tillval)
Referensnr. DF25A_30A_P01_018 95
