Sprängskisser för Suzuki DF200T, DF225T, DF250T (E01) 2004-2011 [DF250_E01]
1
2
3
Läs mer
Läs mindre
Parts Pilot

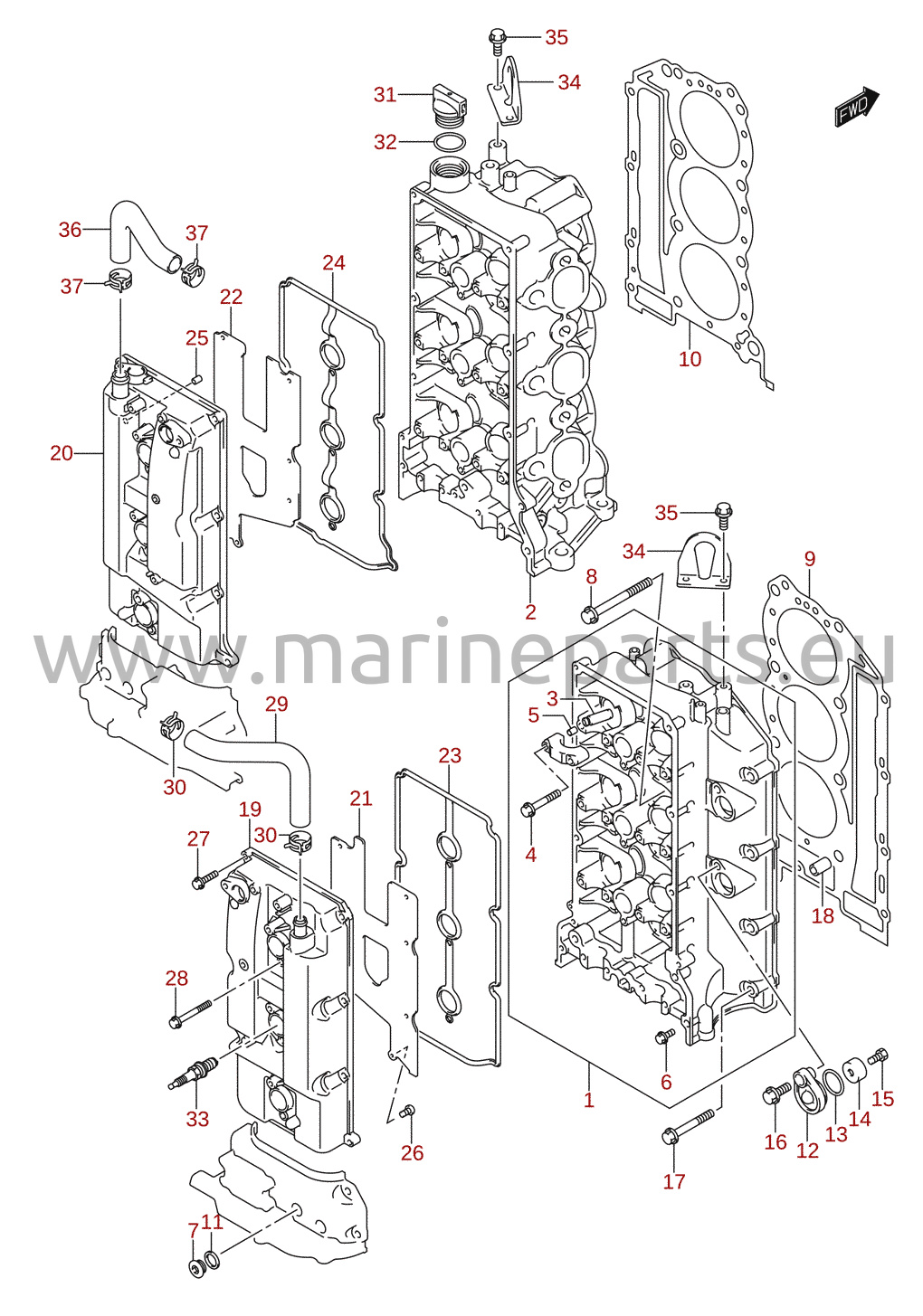

Topplock
Referensnr. DF250_E01 1

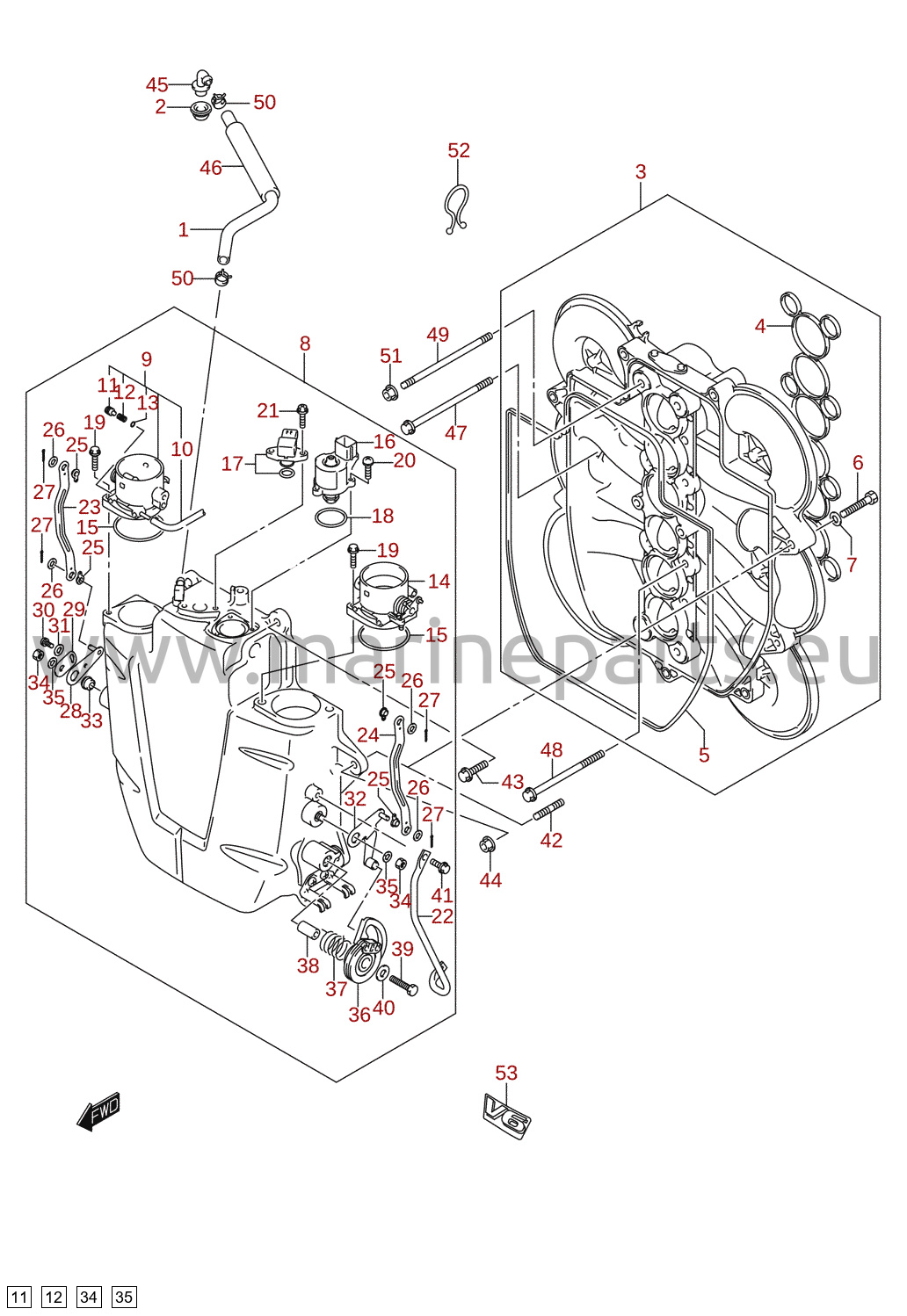

Gasspjällhus (DF200)
Referensnr. DF250_E01 16

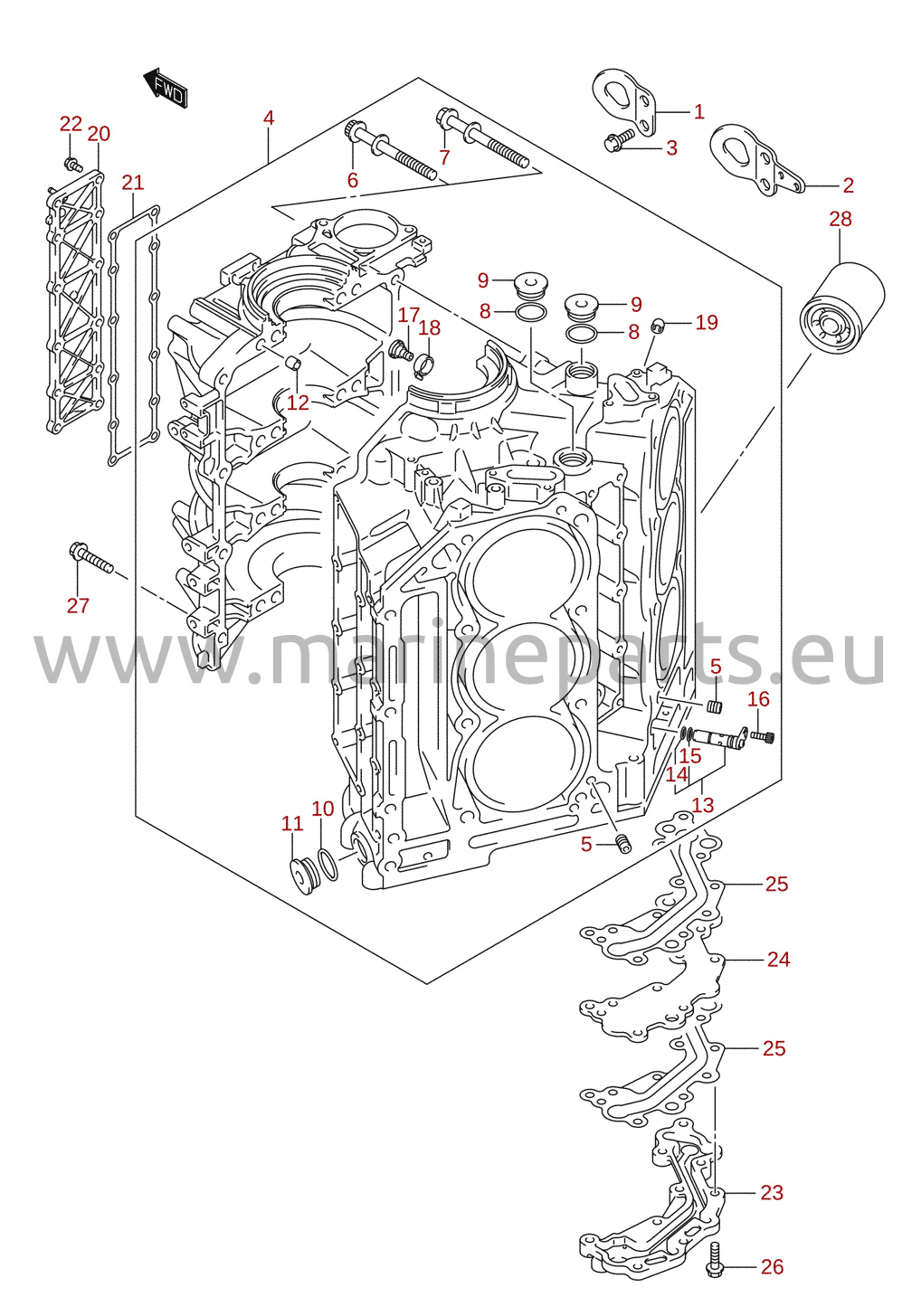

Cylinderblock
Referensnr. DF250_E01 2

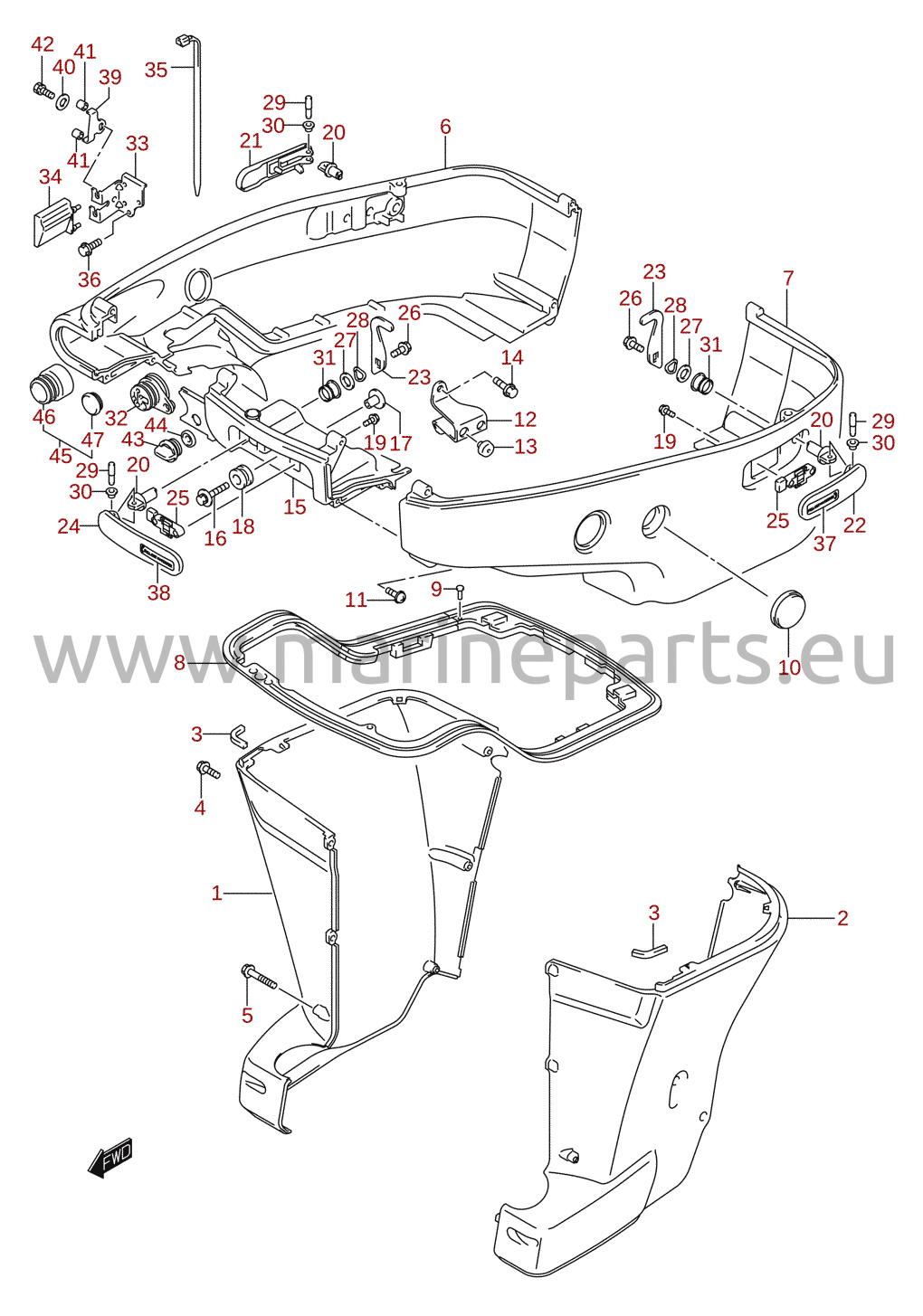

Sidokåpa (X/XX-transom)
Referensnr. DF250_E01 44

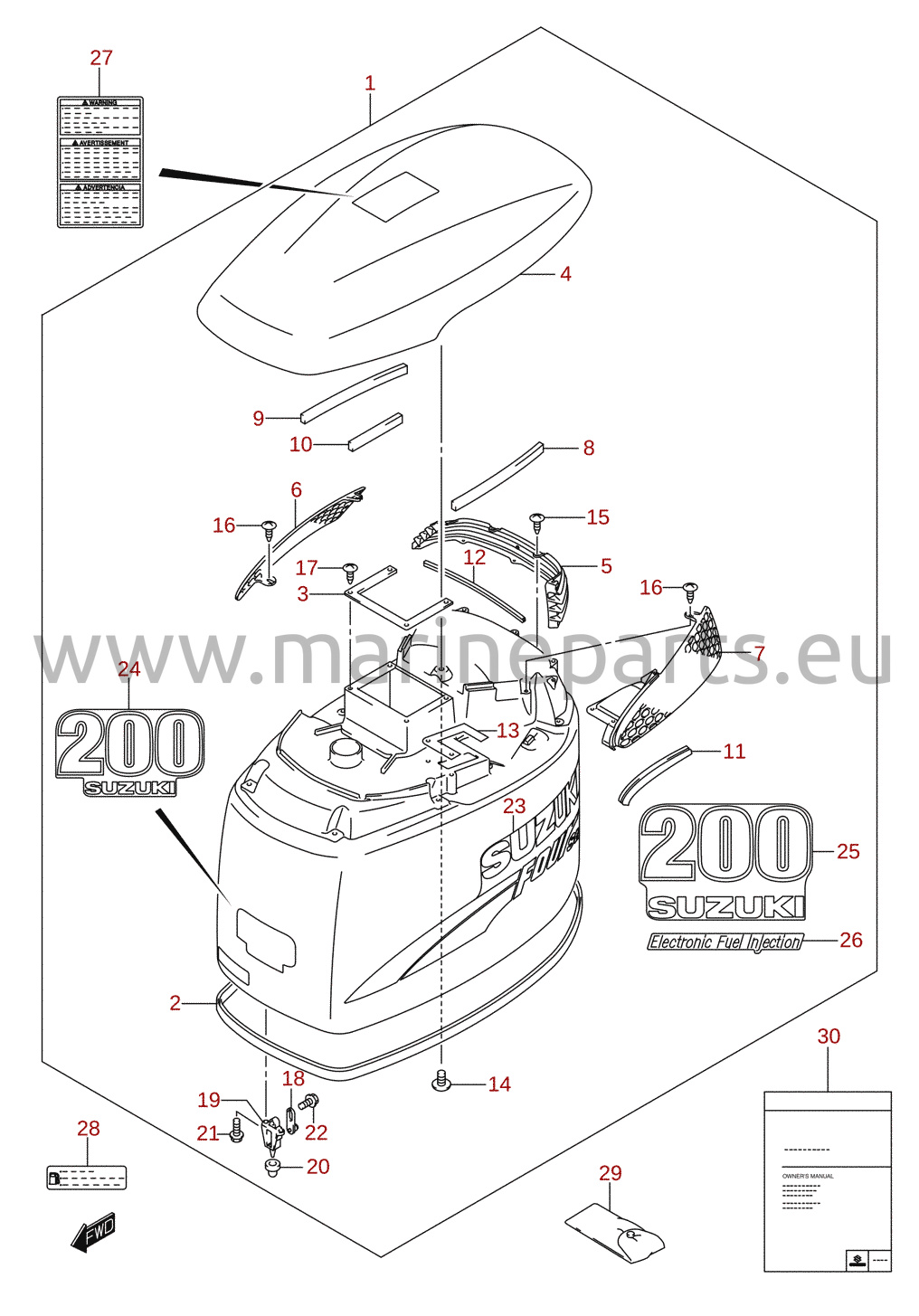

Motorkåpa (2005–2009) (DF200)
Referensnr. DF250_E01 52

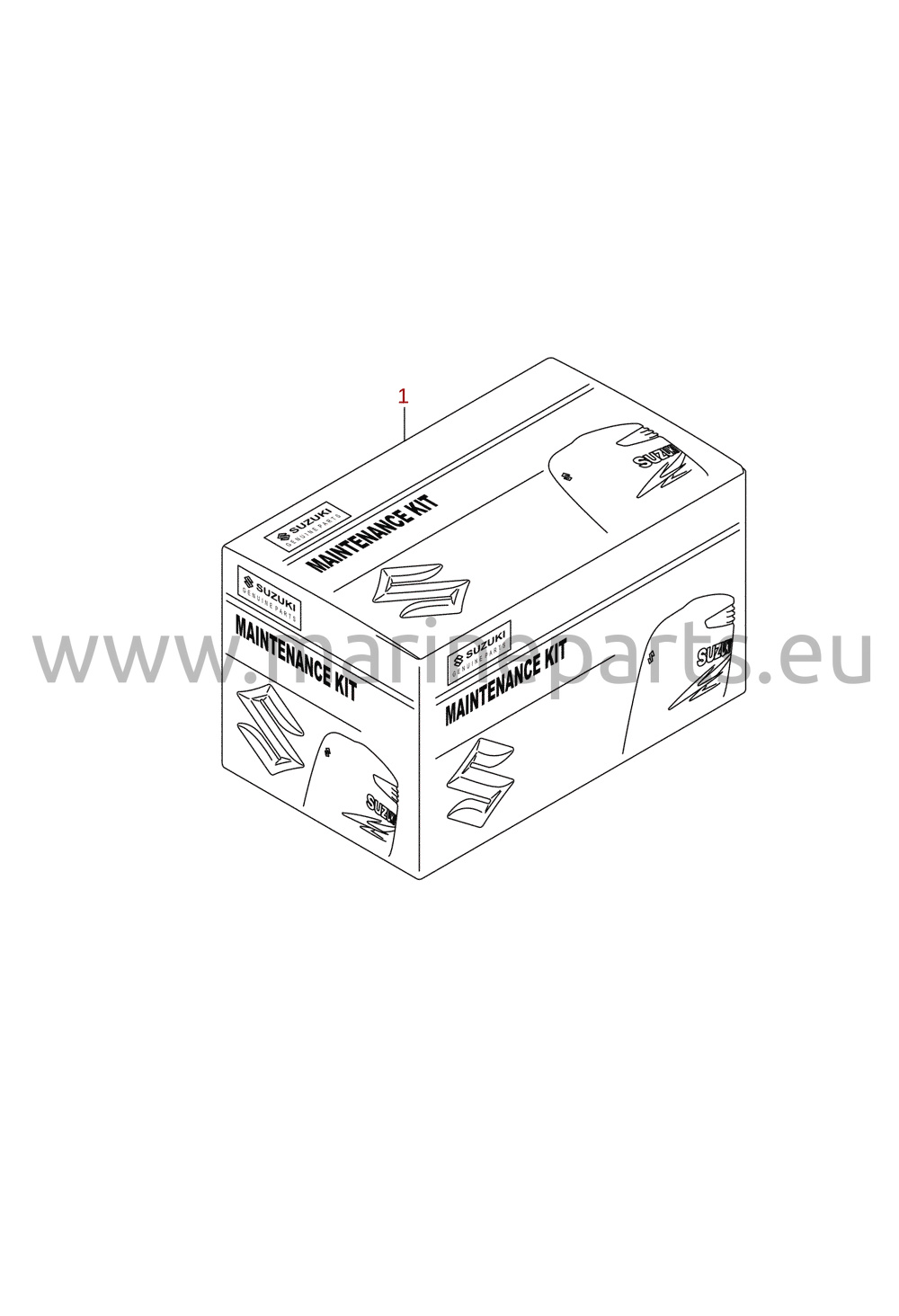

Servicesats (2010) (DF200T, DF225T, DF250T)
Referensnr. DF250_E01 0

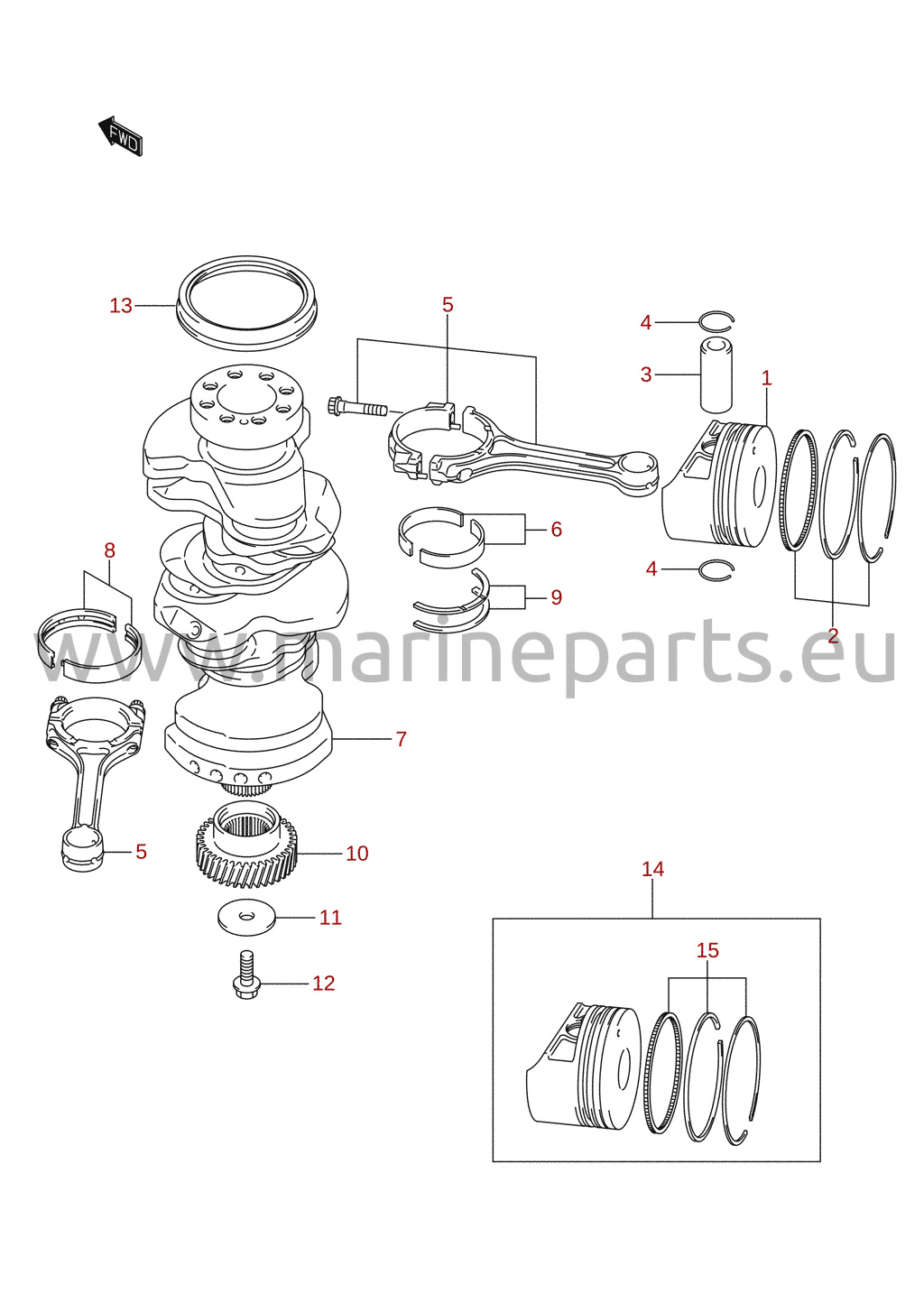

Vevaxel
Referensnr. DF250_E01 3

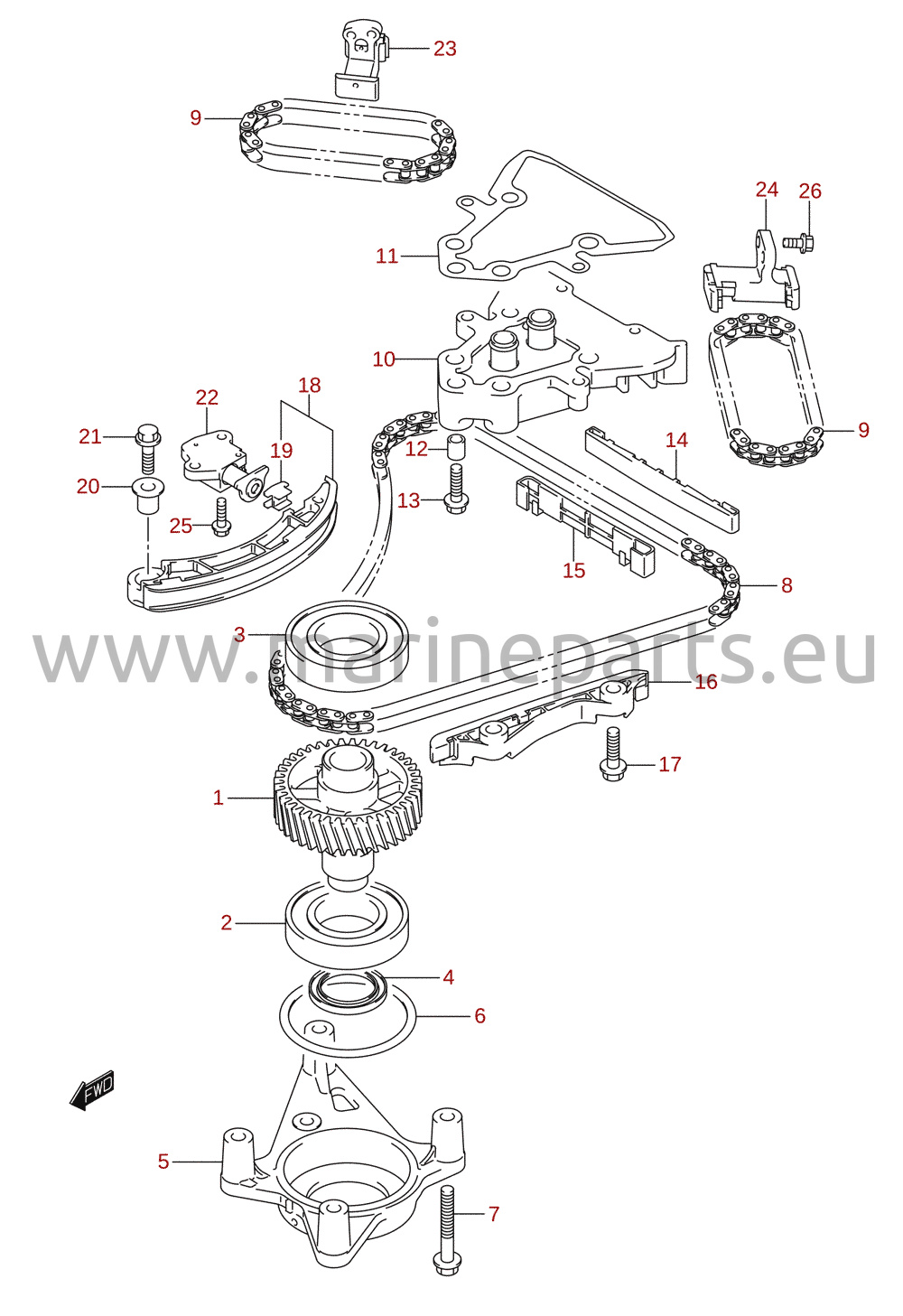

Kamkedja
Referensnr. DF250_E01 4

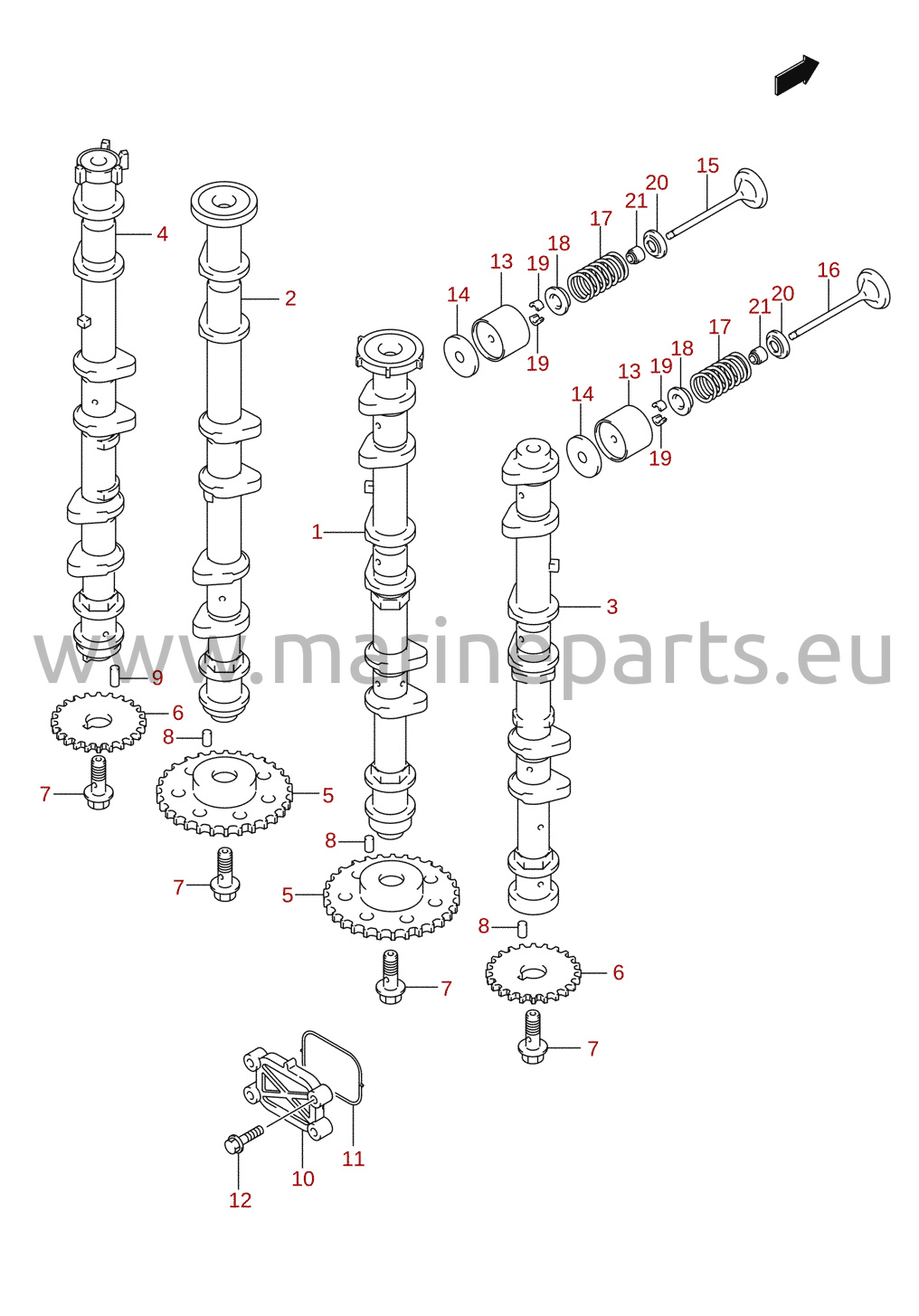

Kamaxel (DF200, DF225)
Referensnr. DF250_E01 5

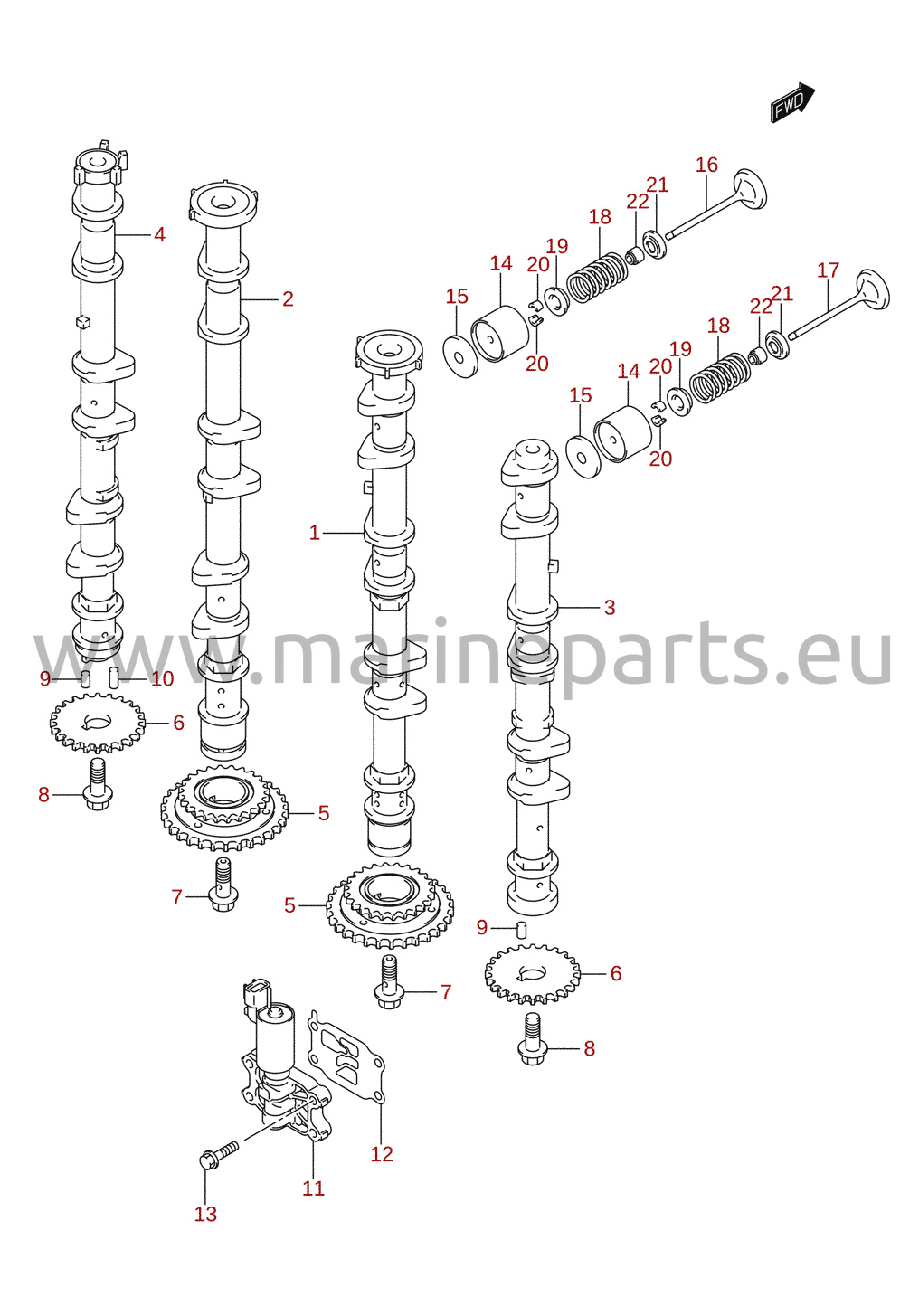

Kamaxel (DF250)
Referensnr. DF250_E01 6

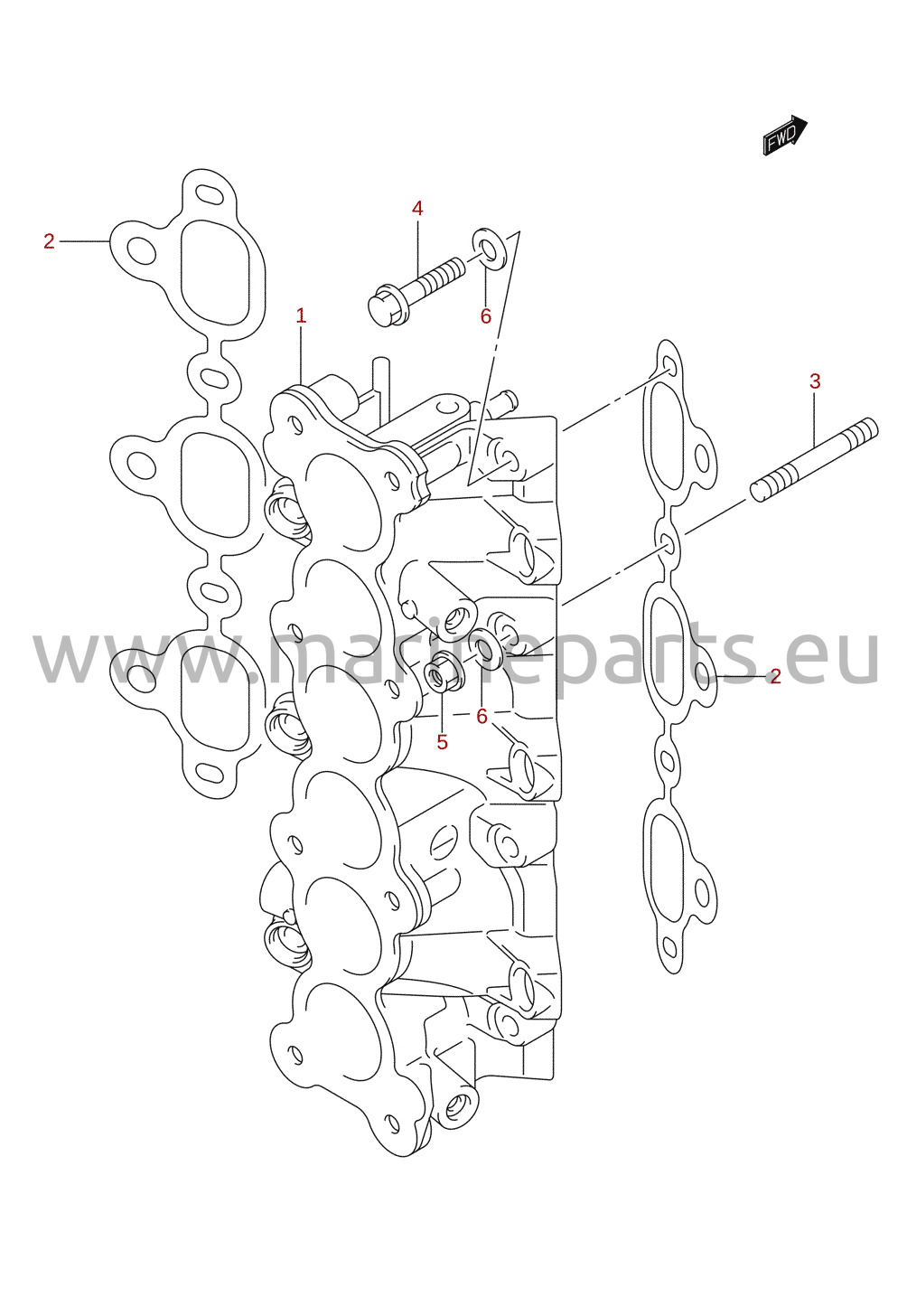

Insugningsrör
Referensnr. DF250_E01 7

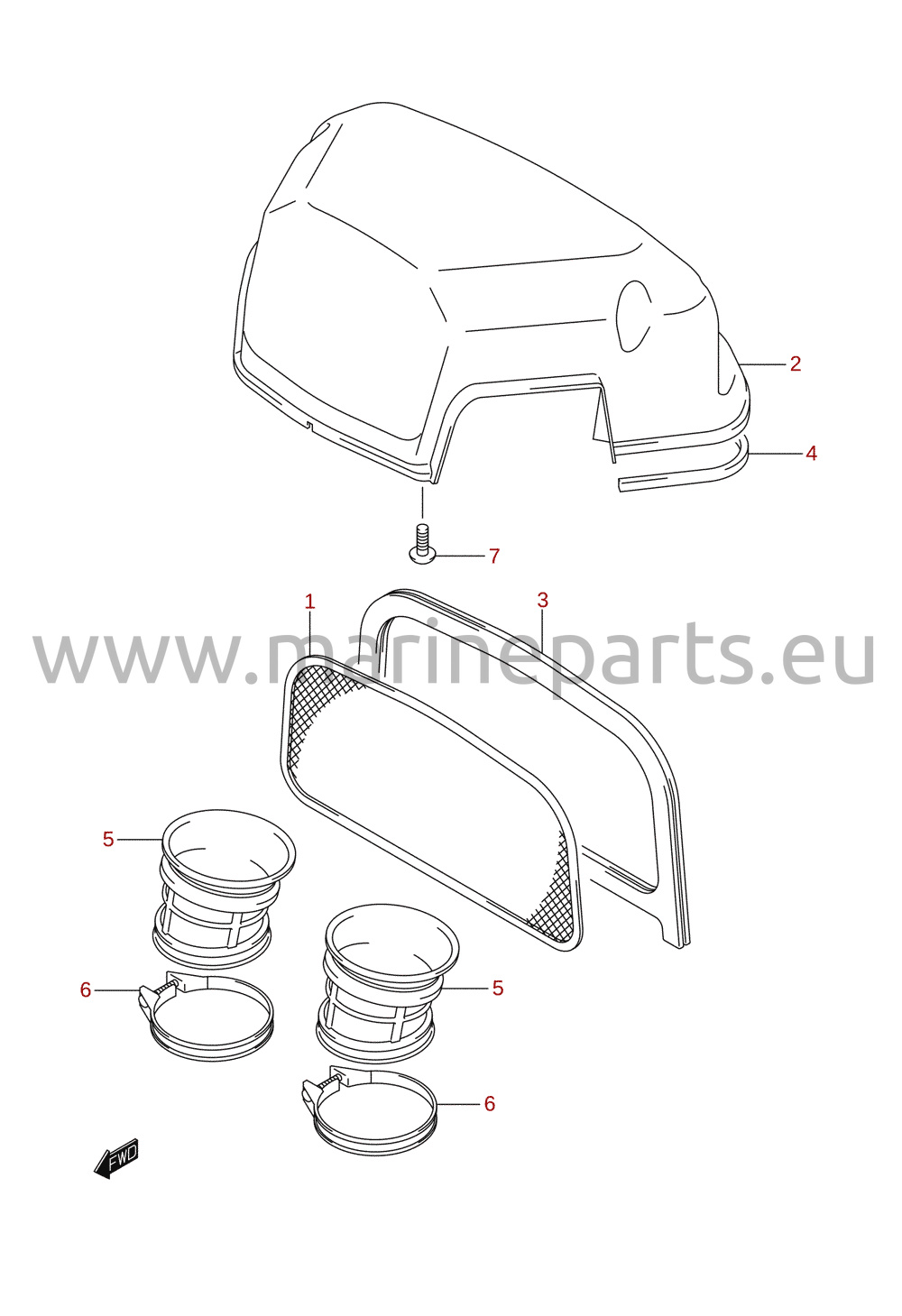

Insugsljuddämpare
Referensnr. DF250_E01 8

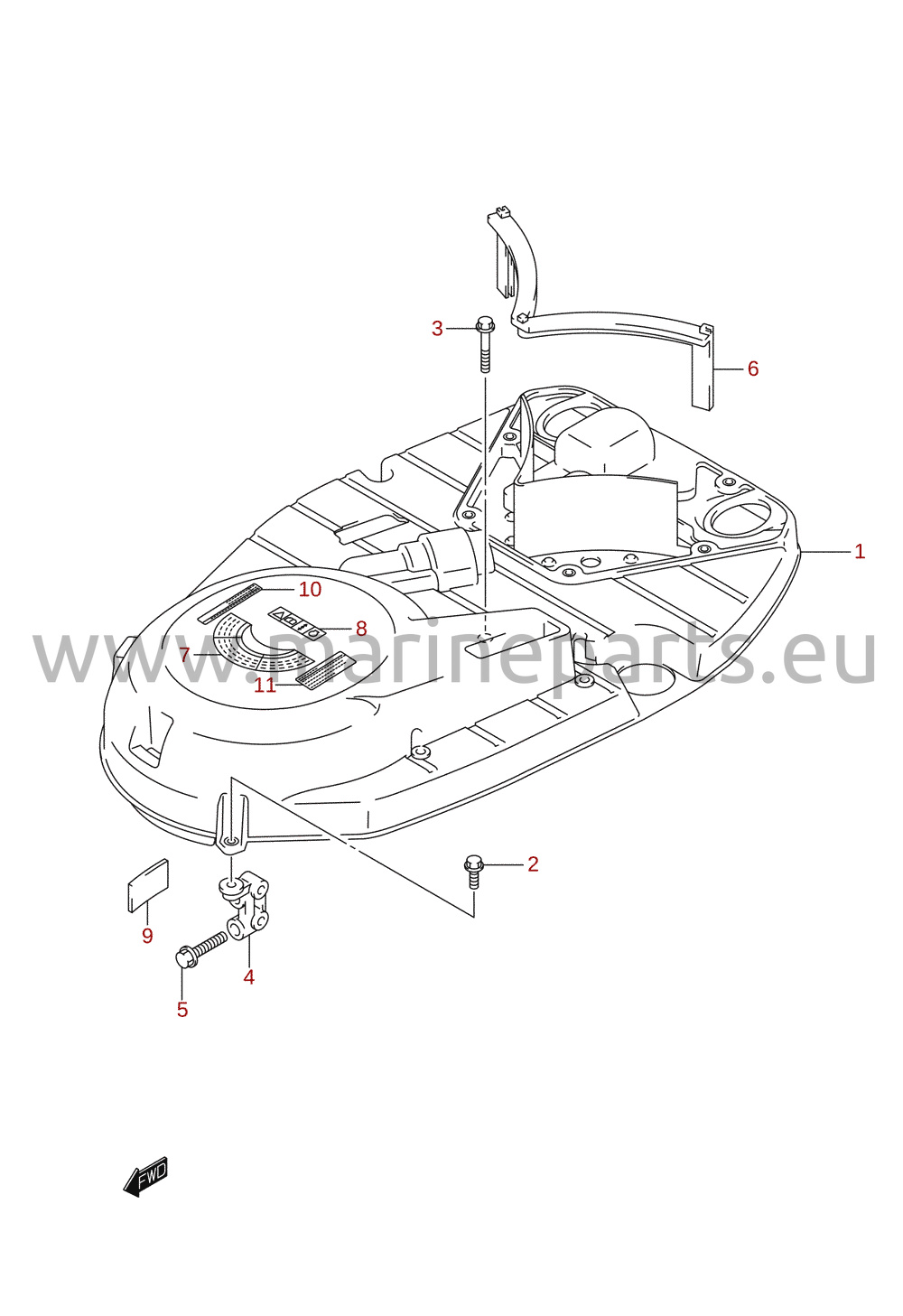

Kåpa för startkrans
Referensnr. DF250_E01 9

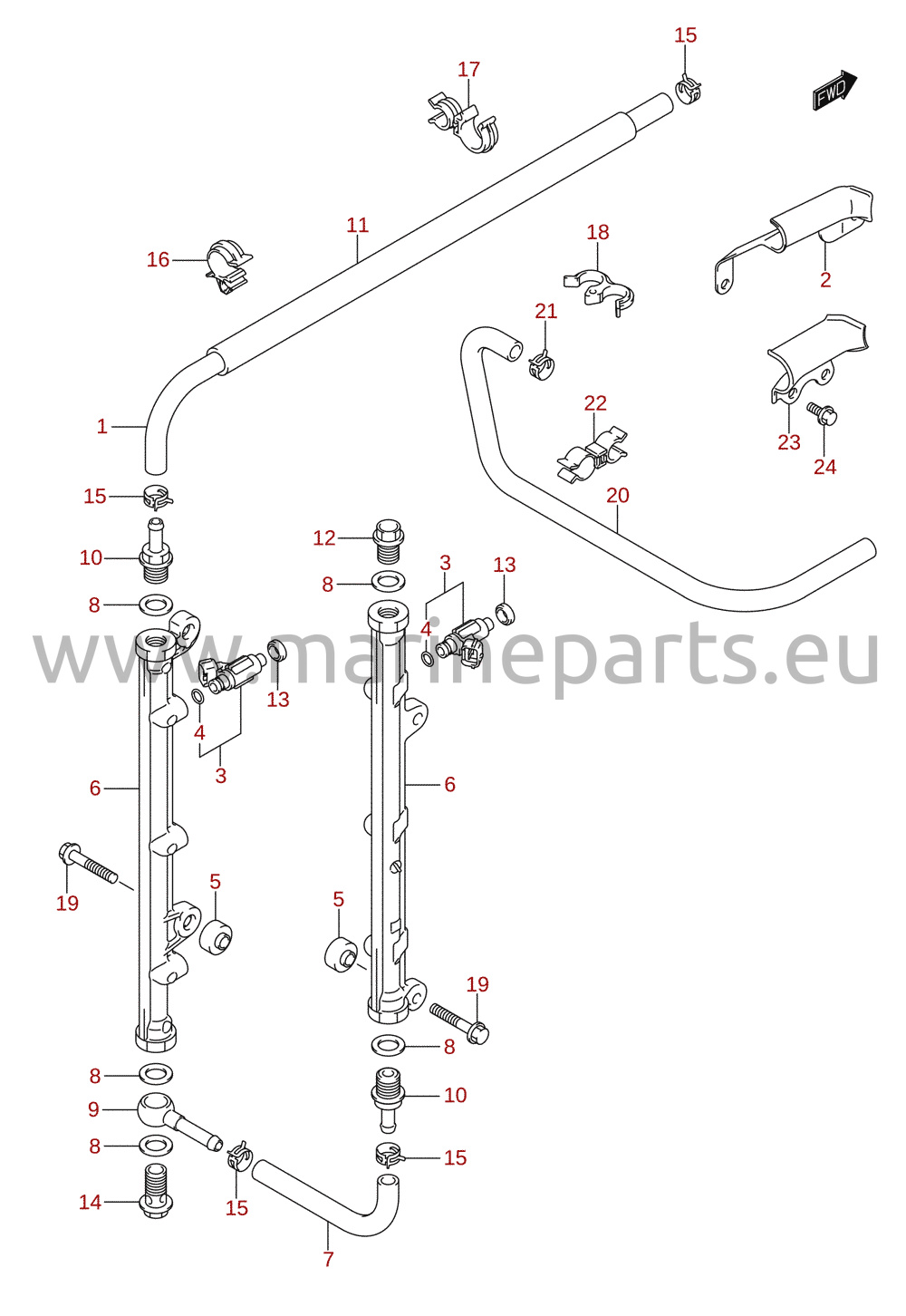

Bränsleinsprutare
Referensnr. DF250_E01 11

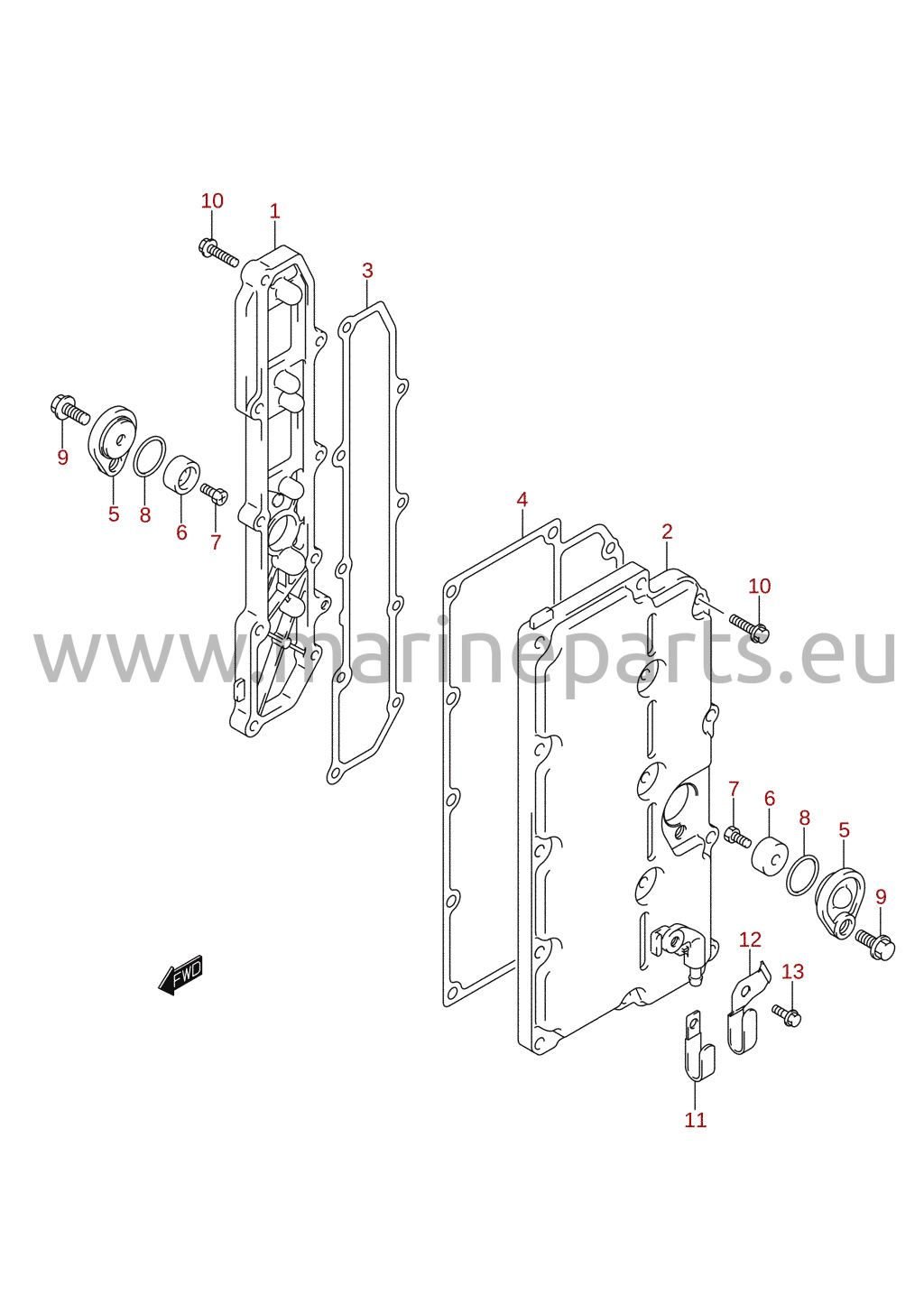

Avgaskåpa
Referensnr. DF250_E01 10

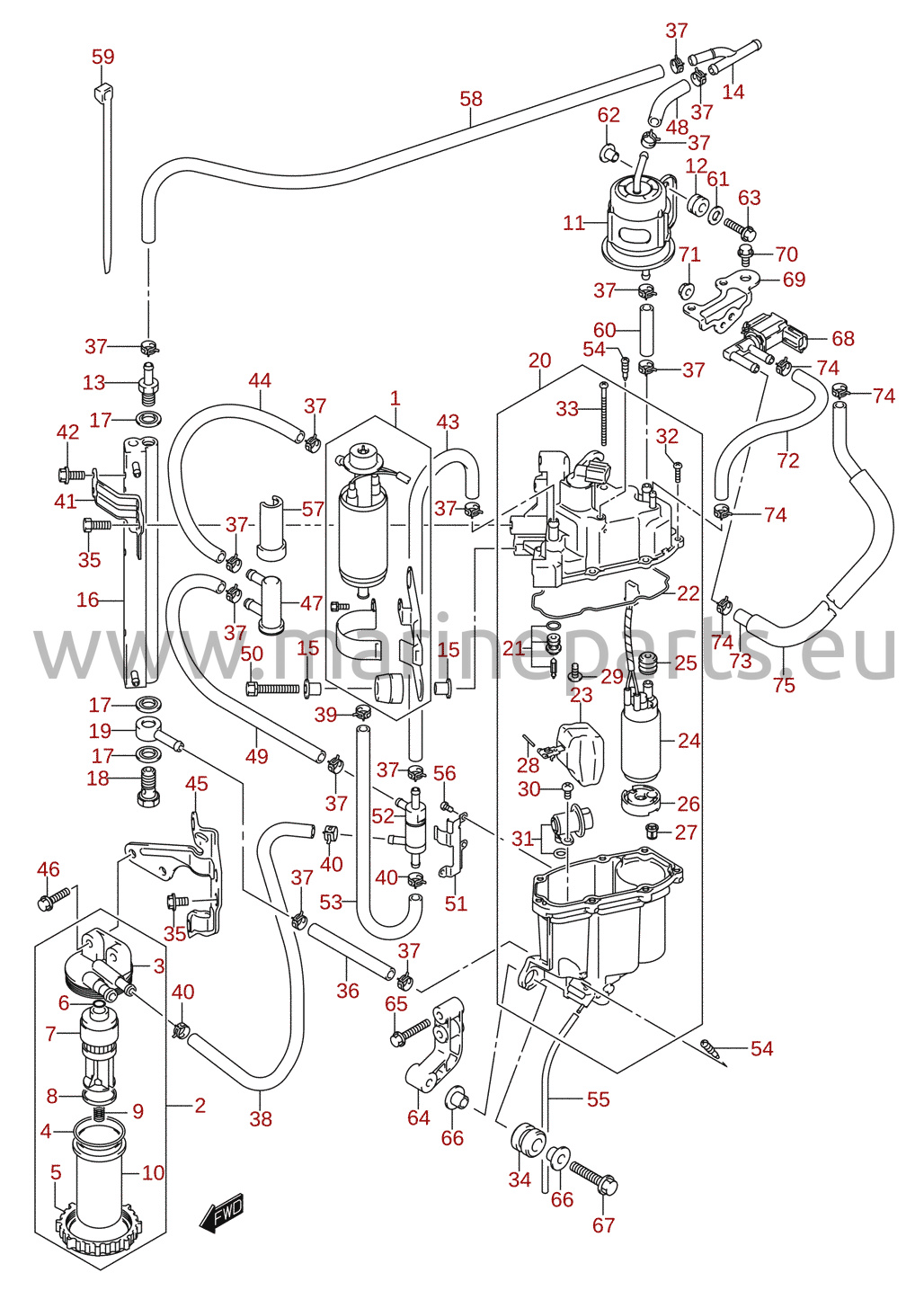

Bränslepump / bränsleångavskiljare (2004–2010)
Referensnr. DF250_E01 12

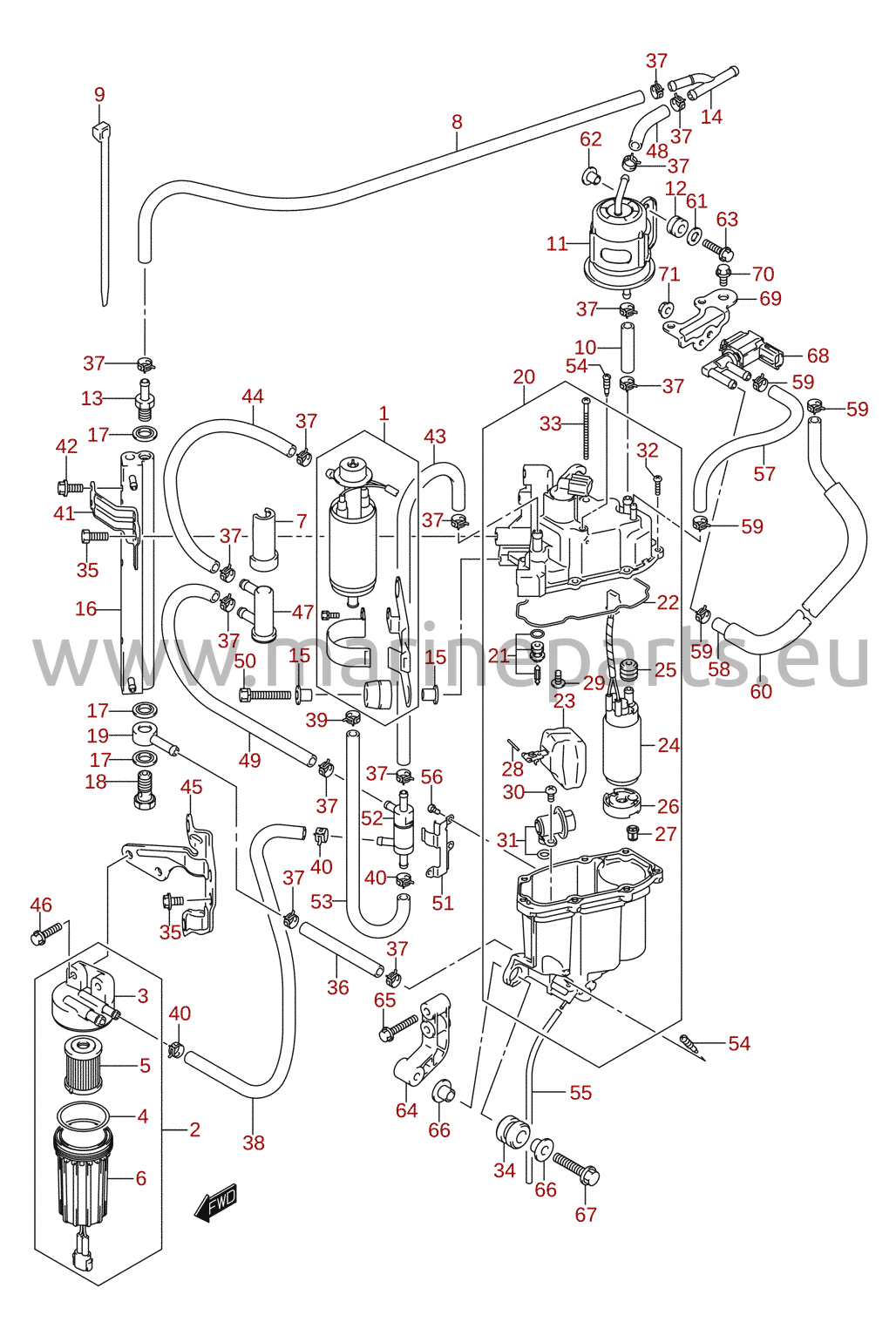

Bränslepump / bränsleångavskiljare (2011)
Referensnr. DF250_E01 13

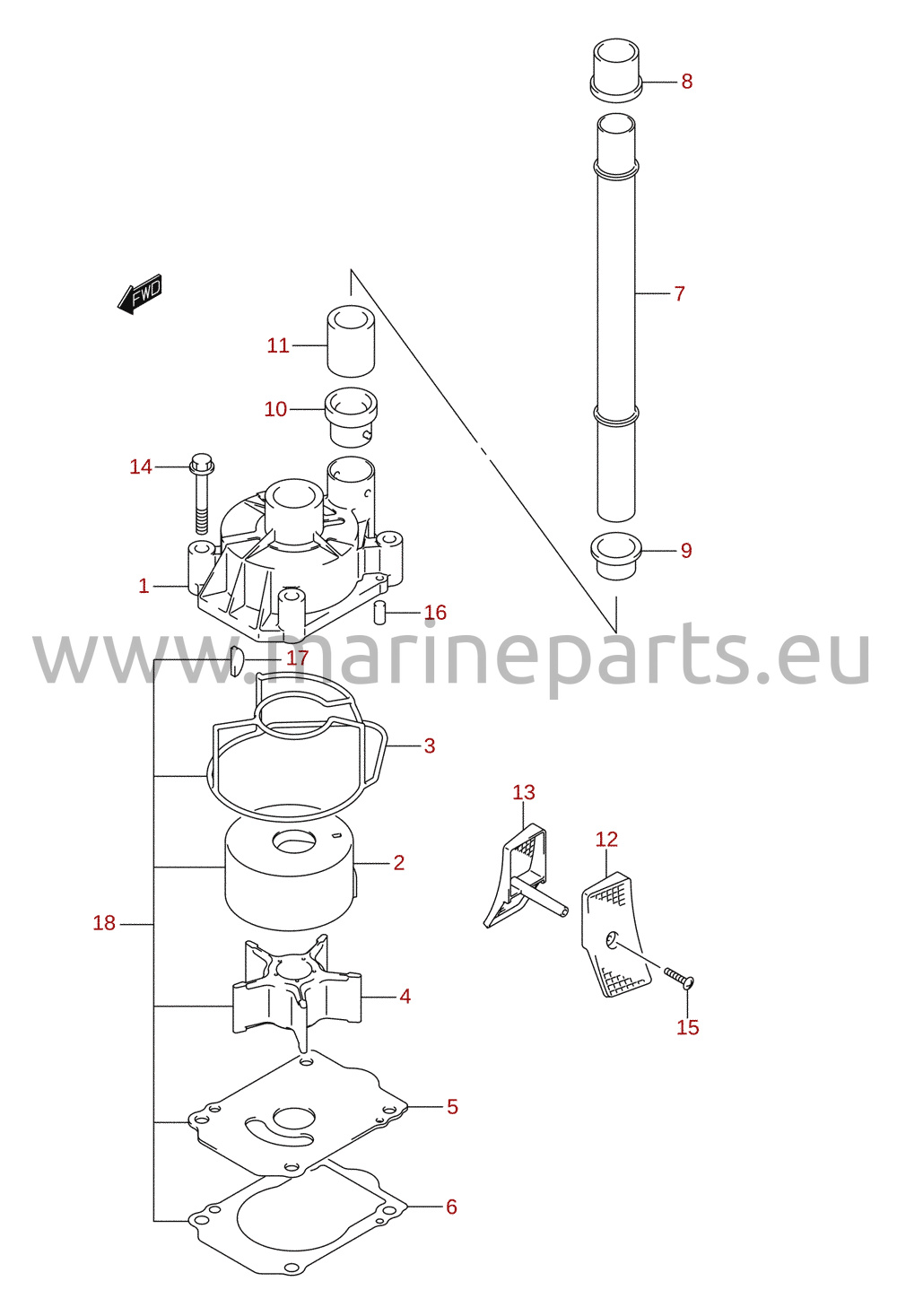

Vattenpump
Referensnr. DF250_E01 14

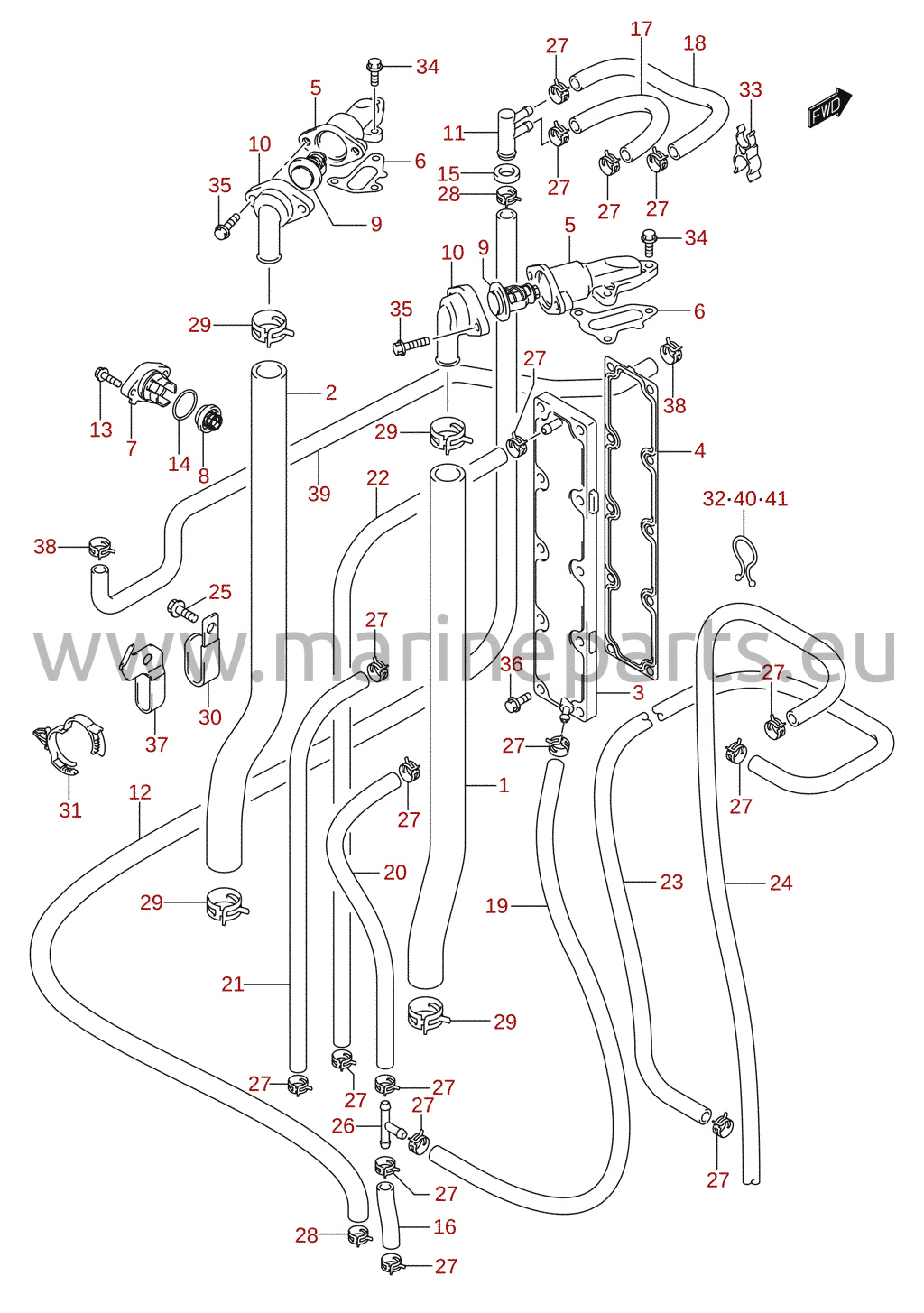

Termostat
Referensnr. DF250_E01 15

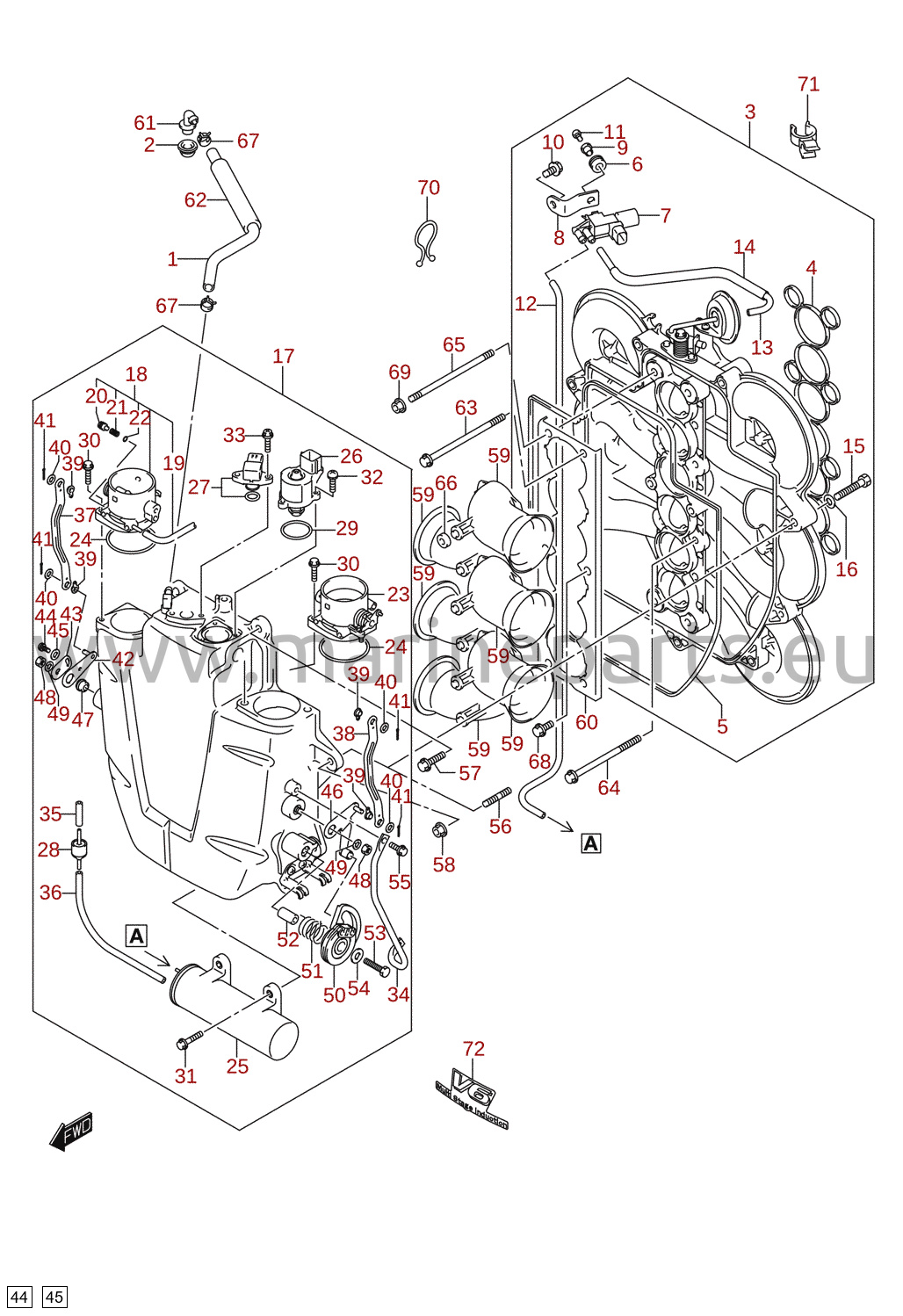

Gasspjällhus (DF225, DF250)
Referensnr. DF250_E01 17

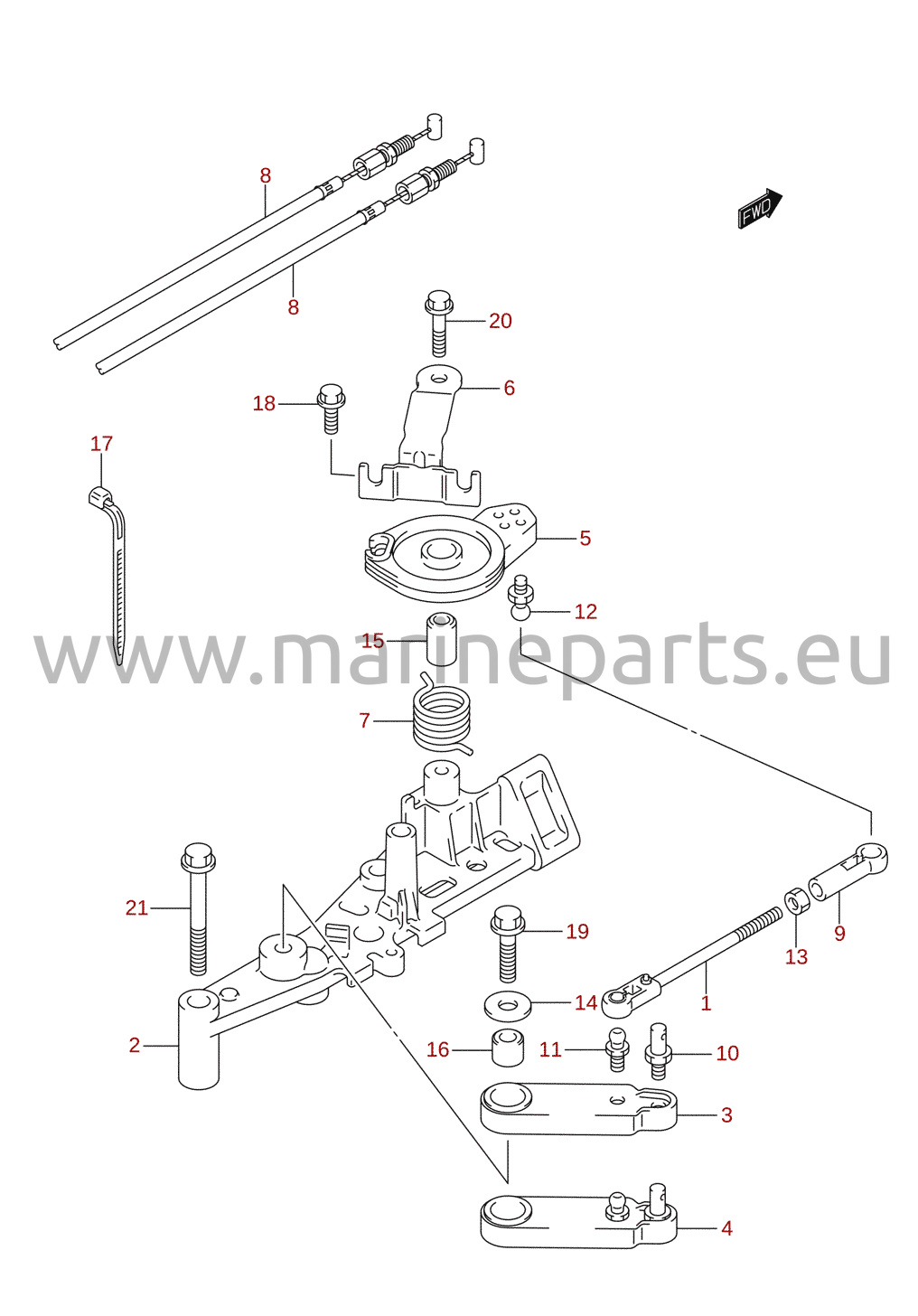

Gasstång
Referensnr. DF250_E01 18

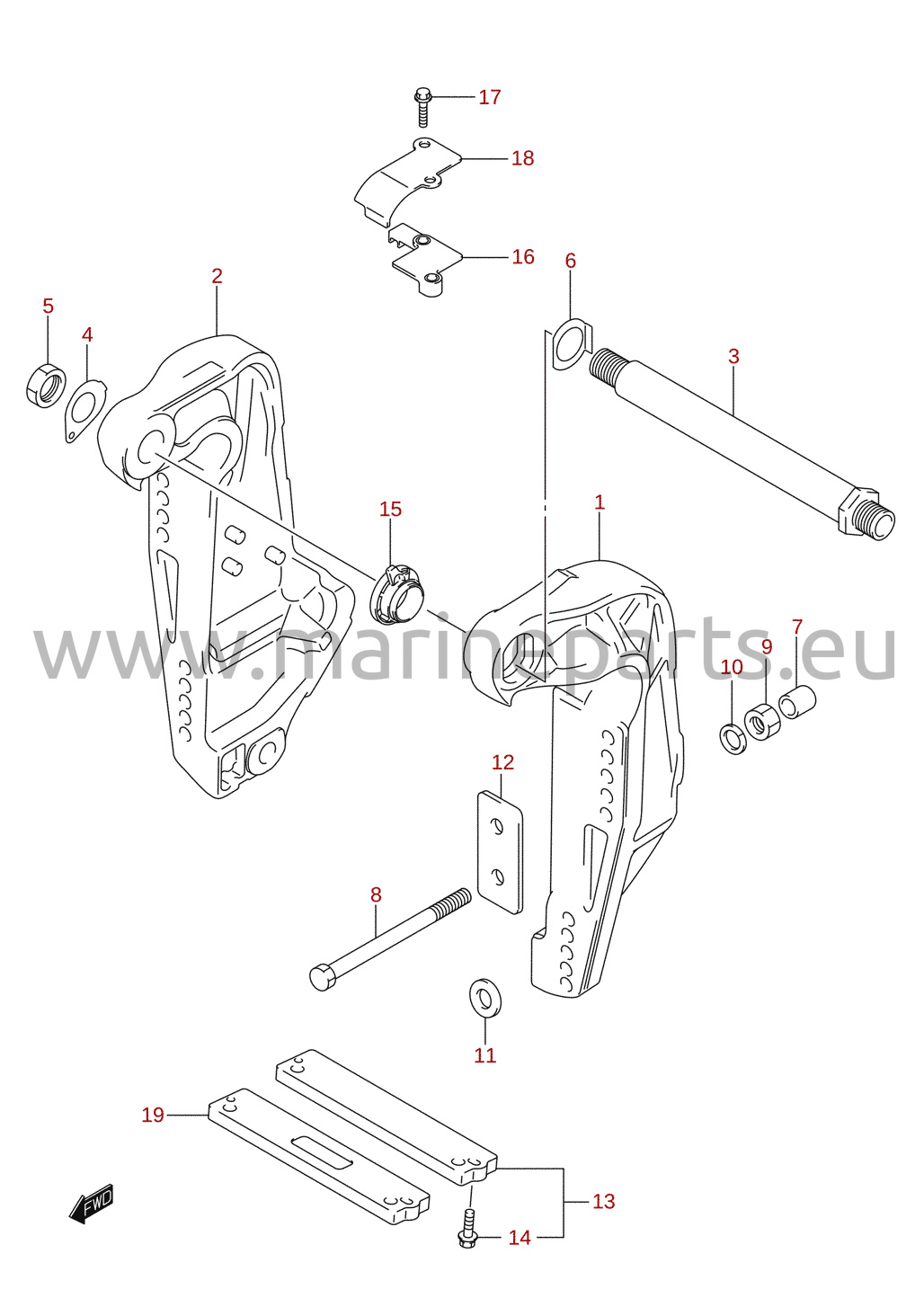

Akterspegelsfäste (L-transom)
Referensnr. DF250_E01 32

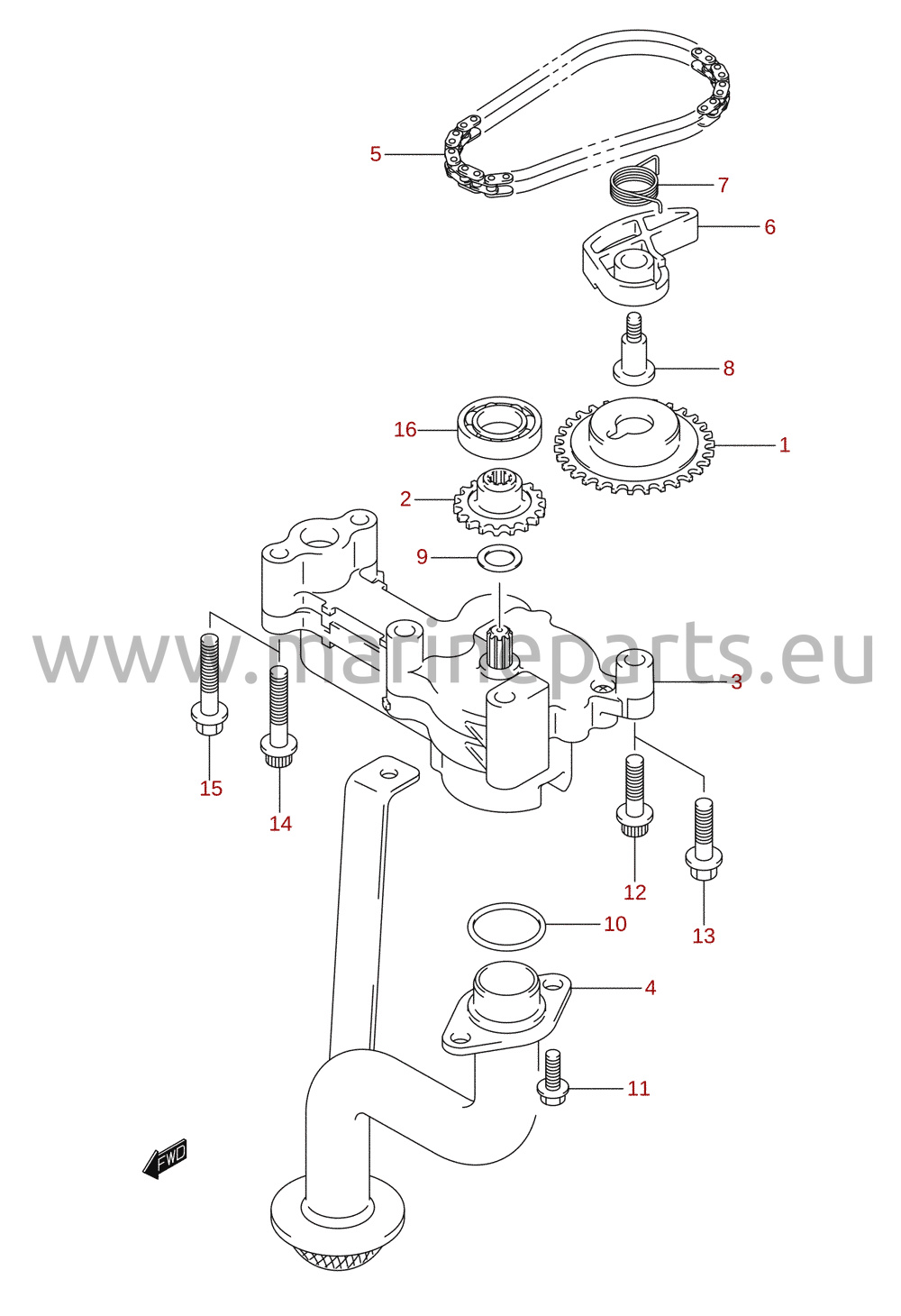

Oljepump
Referensnr. DF250_E01 19

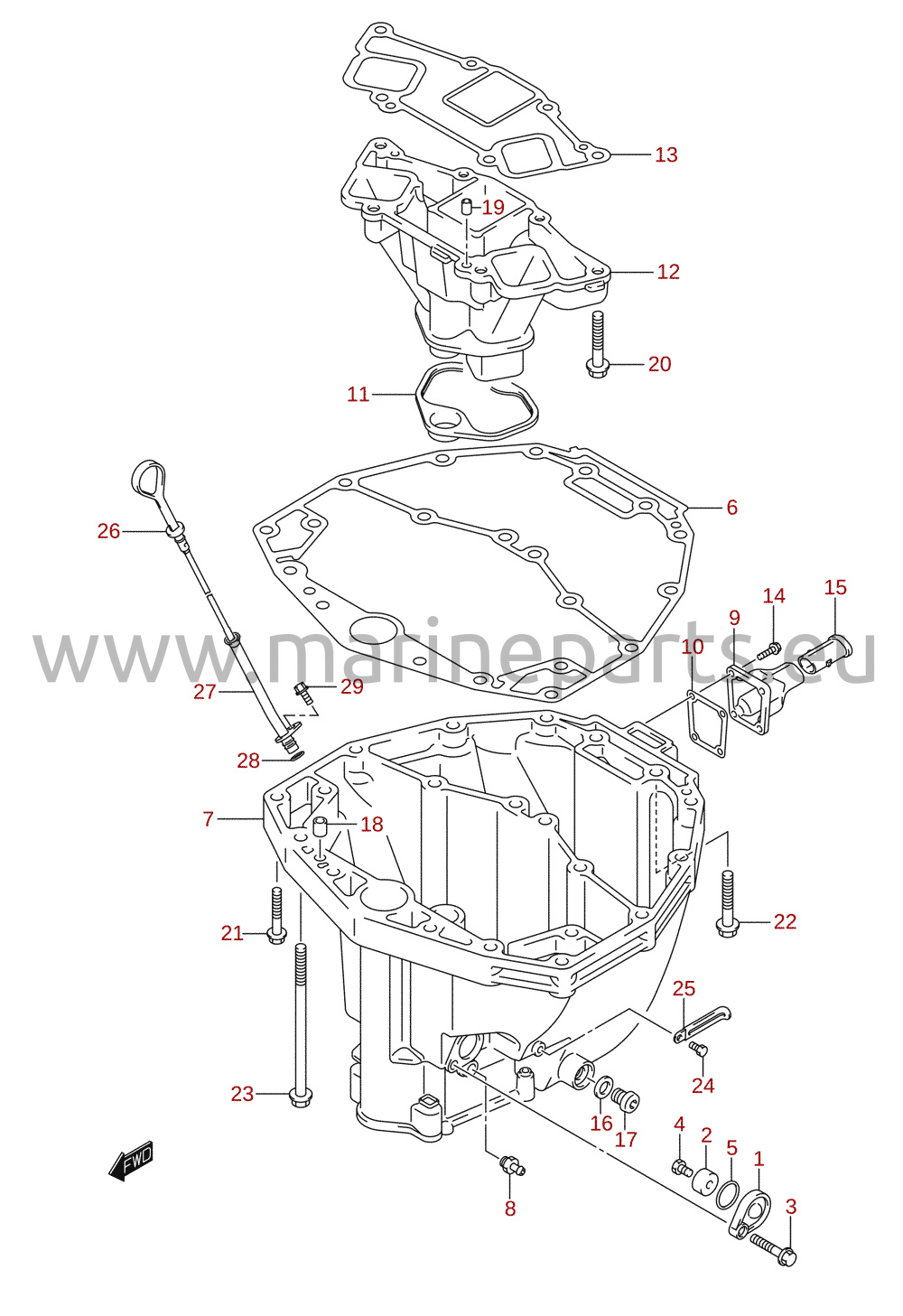

Oljetråg
Referensnr. DF250_E01 20

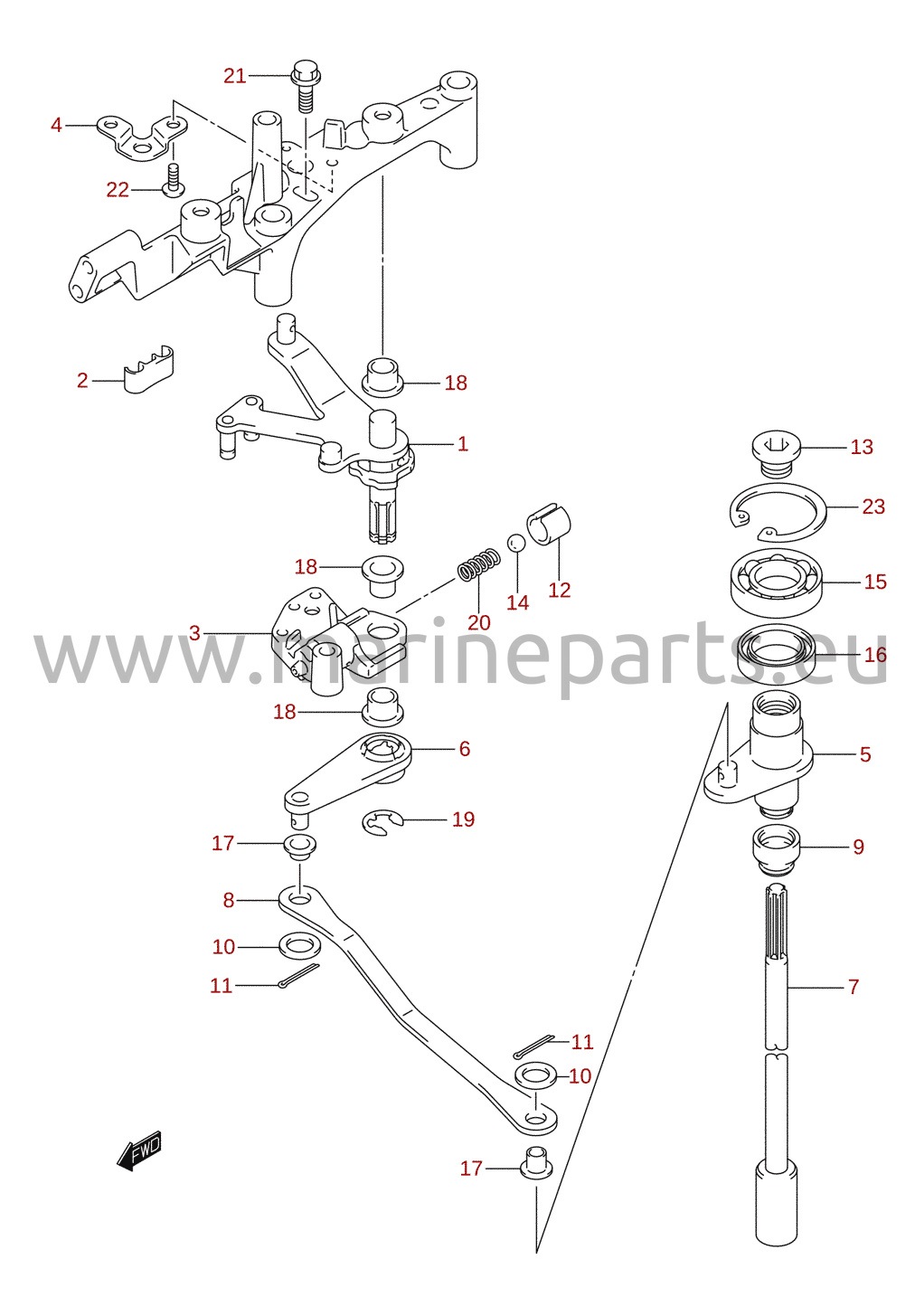

Kopplingsaxel
Referensnr. DF250_E01 21

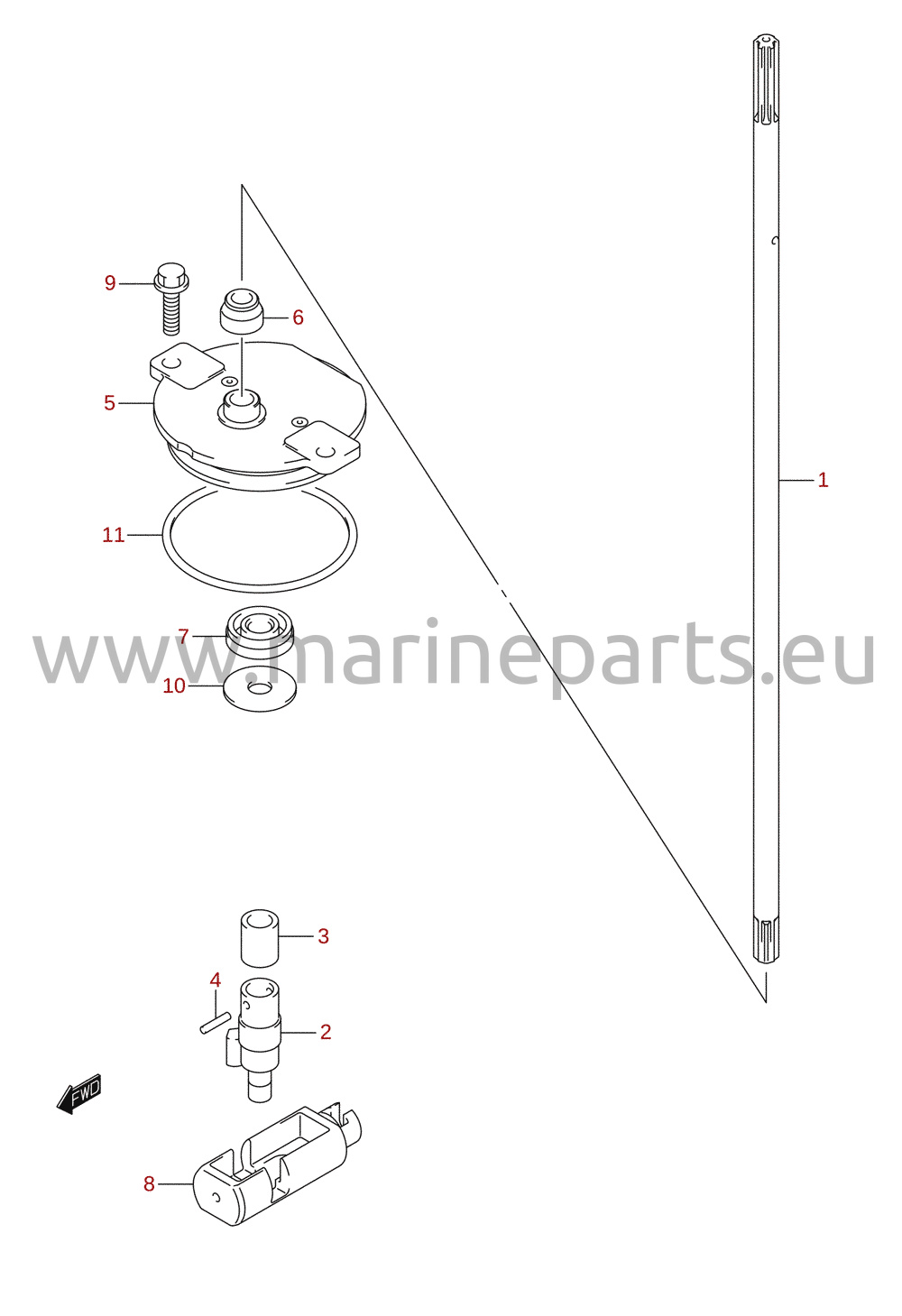

Kopplingsstång
Referensnr. DF250_E01 22

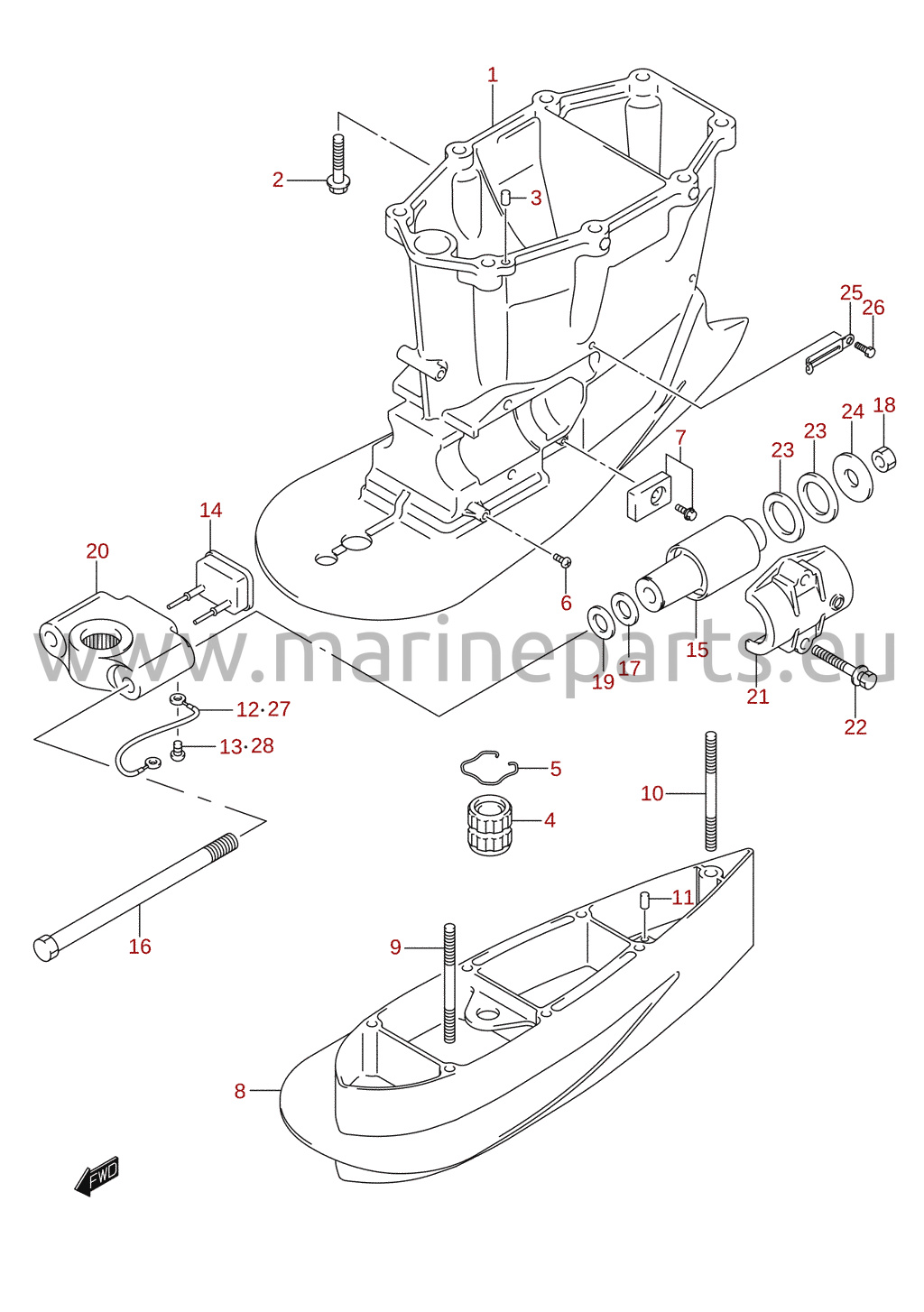

Drivaxelhus (X/XX-transom)
Referensnr. DF250_E01 40

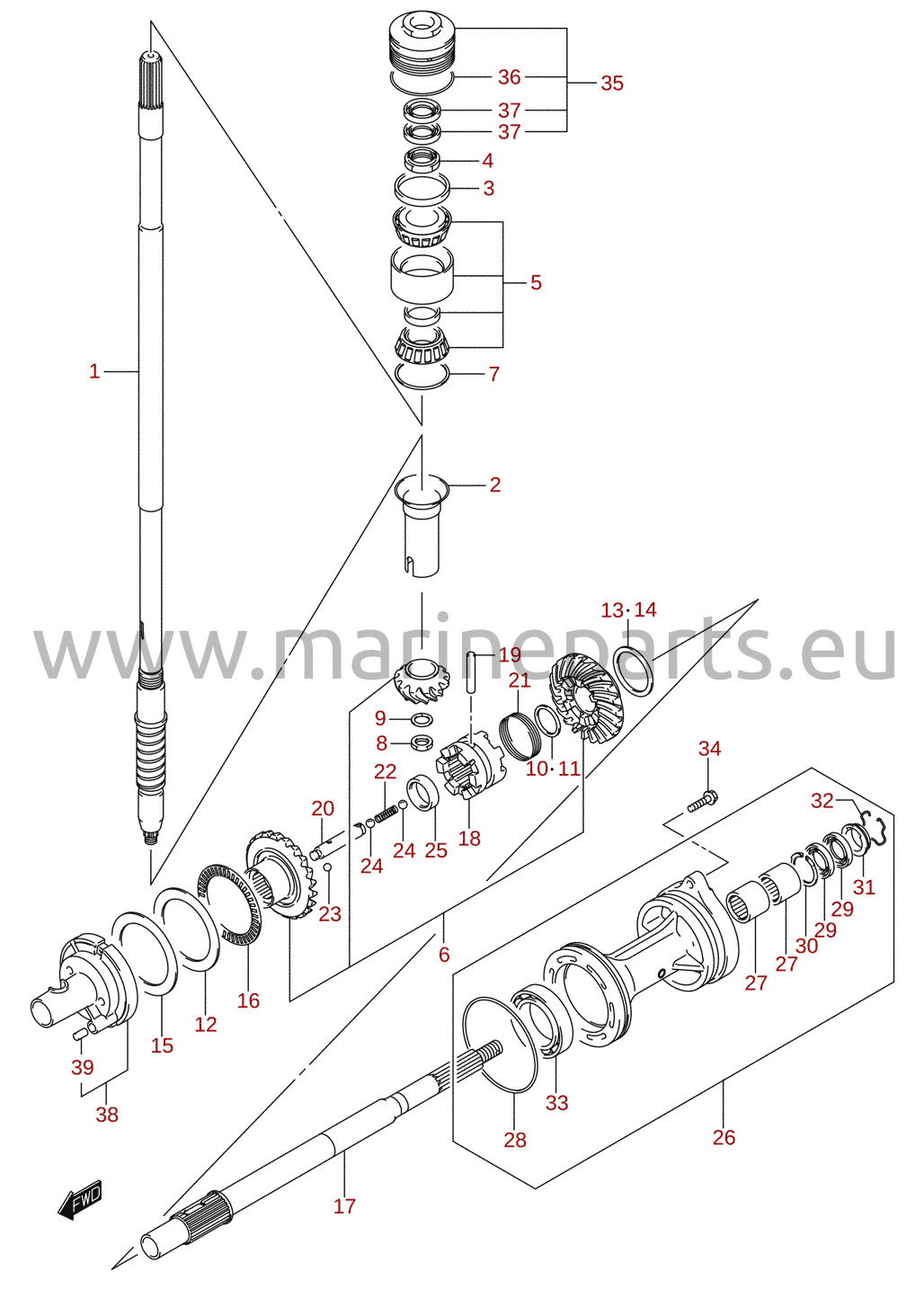

Transmission (DF200T, DF200WT, DF225T, DF225WT, DF250T)
Referensnr. DF250_E01 23

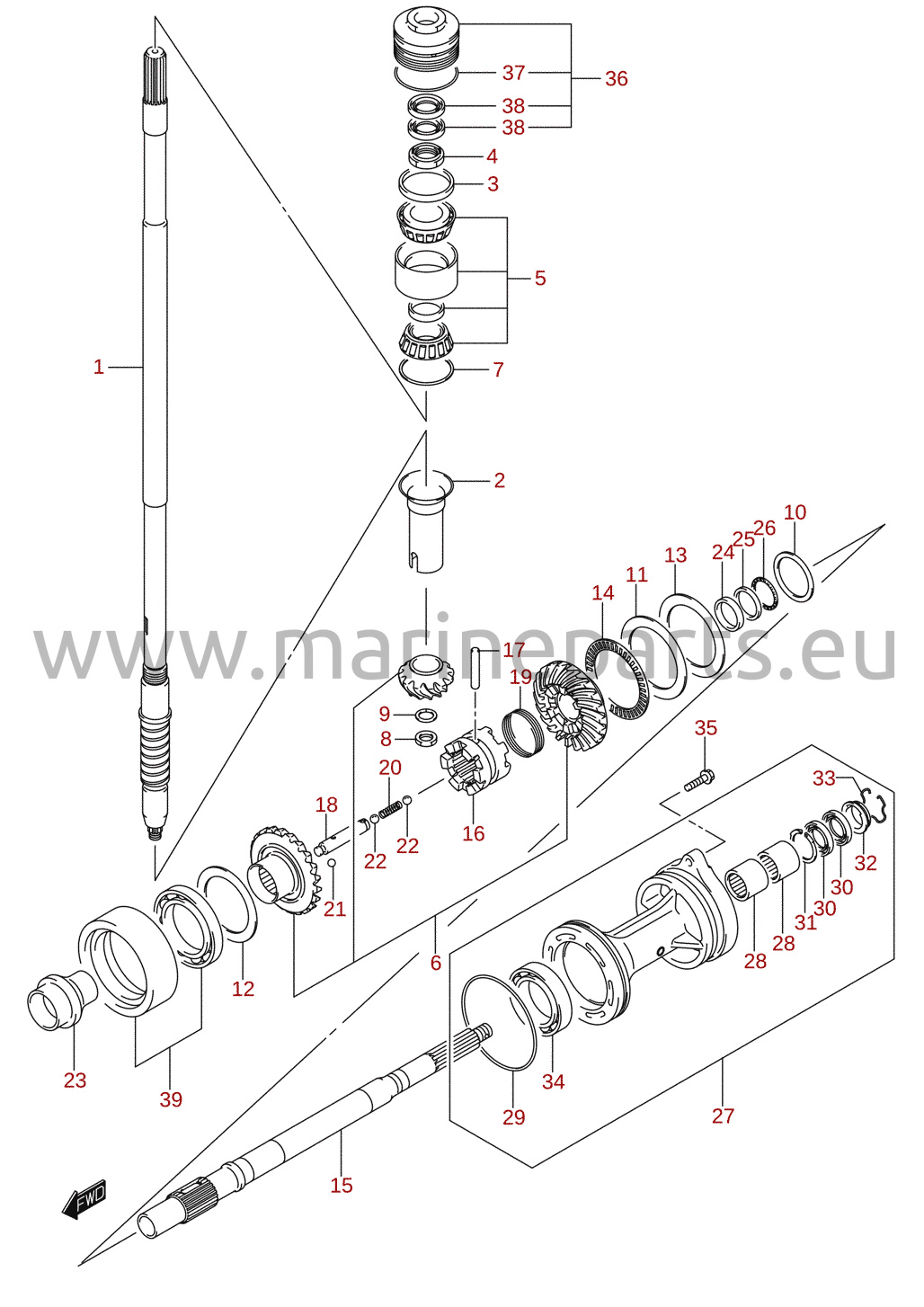

Transmission (DF200WZ, DF200Z, DF225WZ, DF225Z, DF250Z)
Referensnr. DF250_E01 24

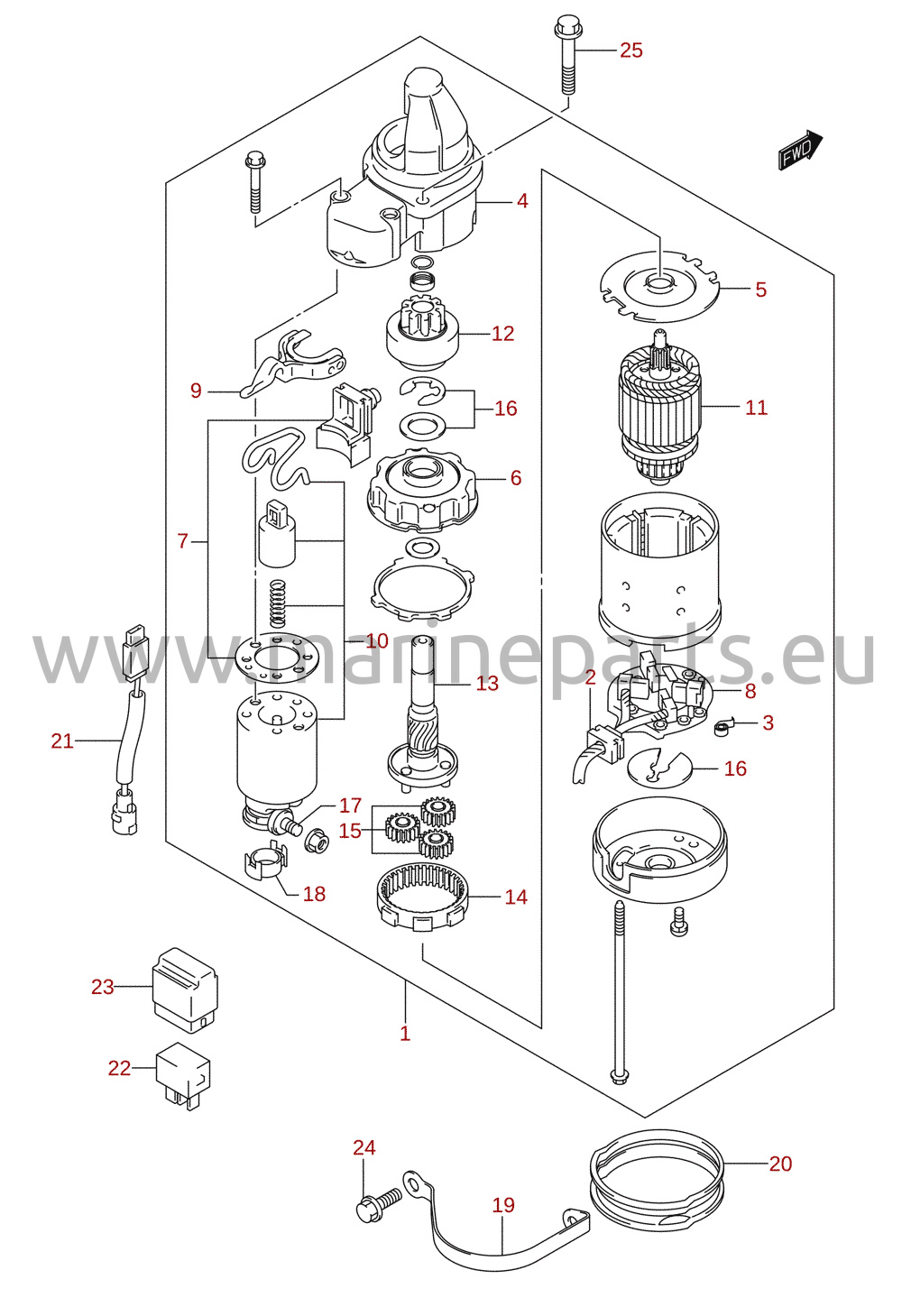

Startmotor
Referensnr. DF250_E01 25

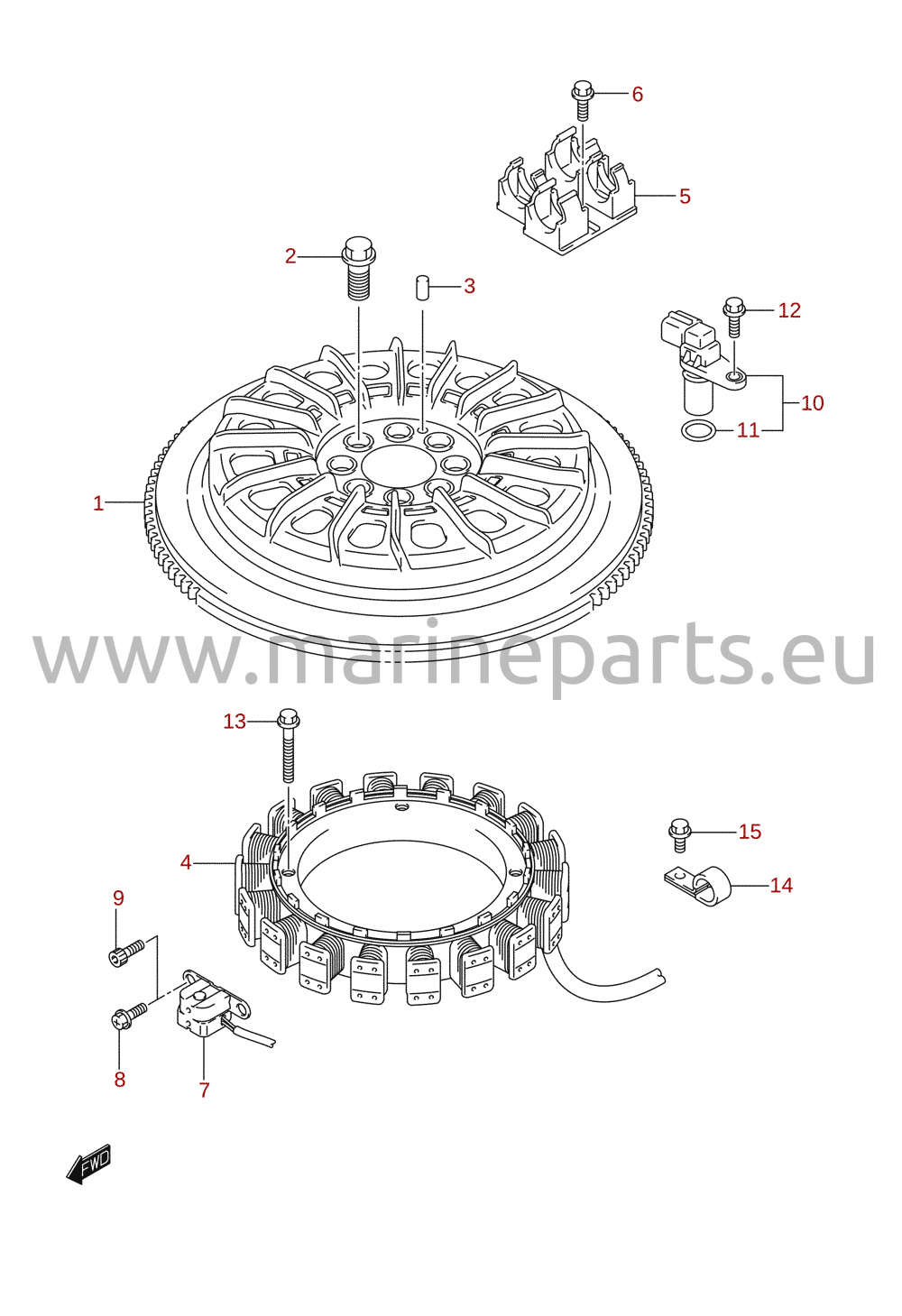

Magnet / generator
Referensnr. DF250_E01 26

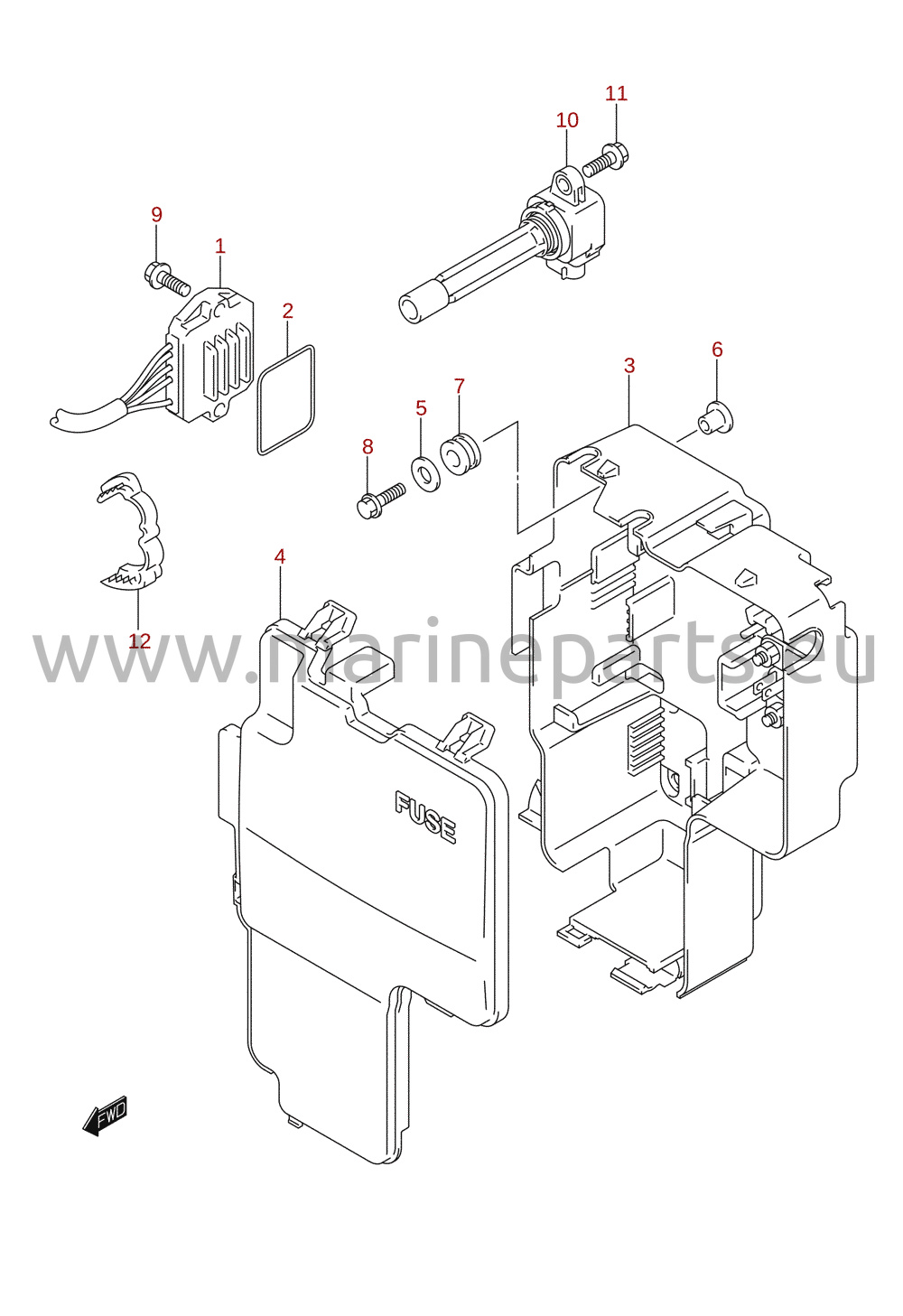

Likriktare / tändspole
Referensnr. DF250_E01 27

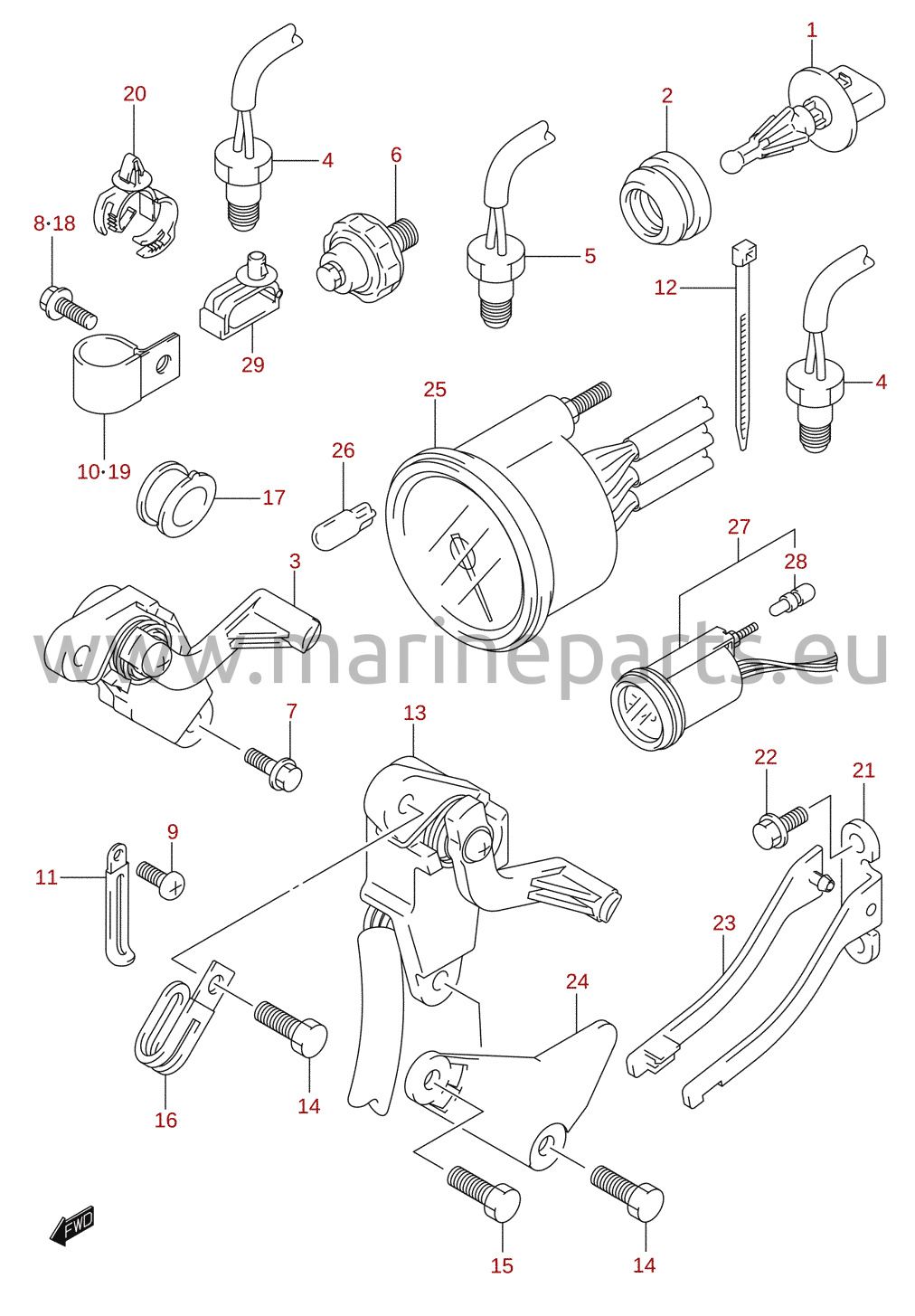

Givare
Referensnr. DF250_E01 28

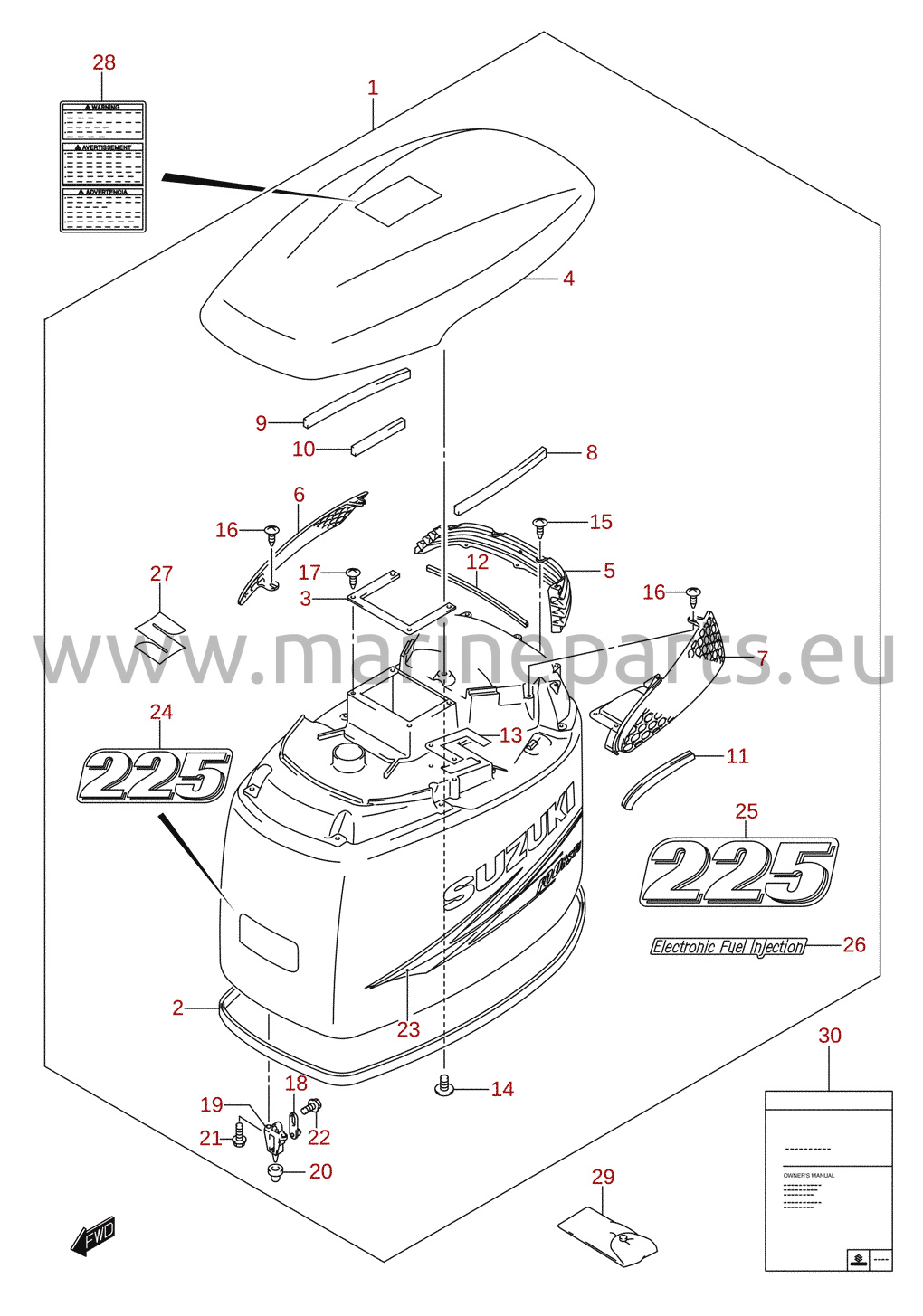

Motorkåpa (2010–2011) (DF225)
Referensnr. DF250_E01 49

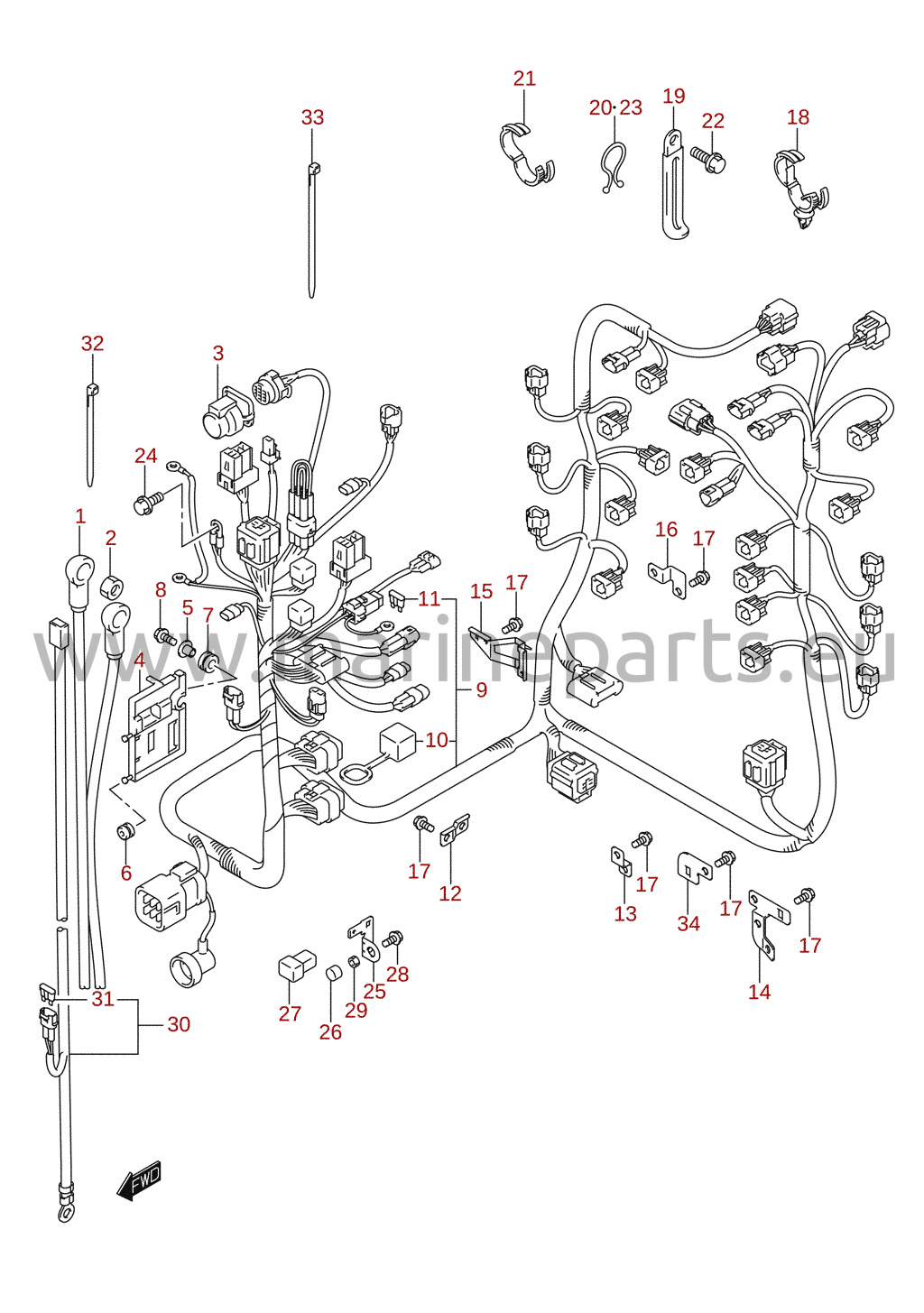

Kabelstam
Referensnr. DF250_E01 29

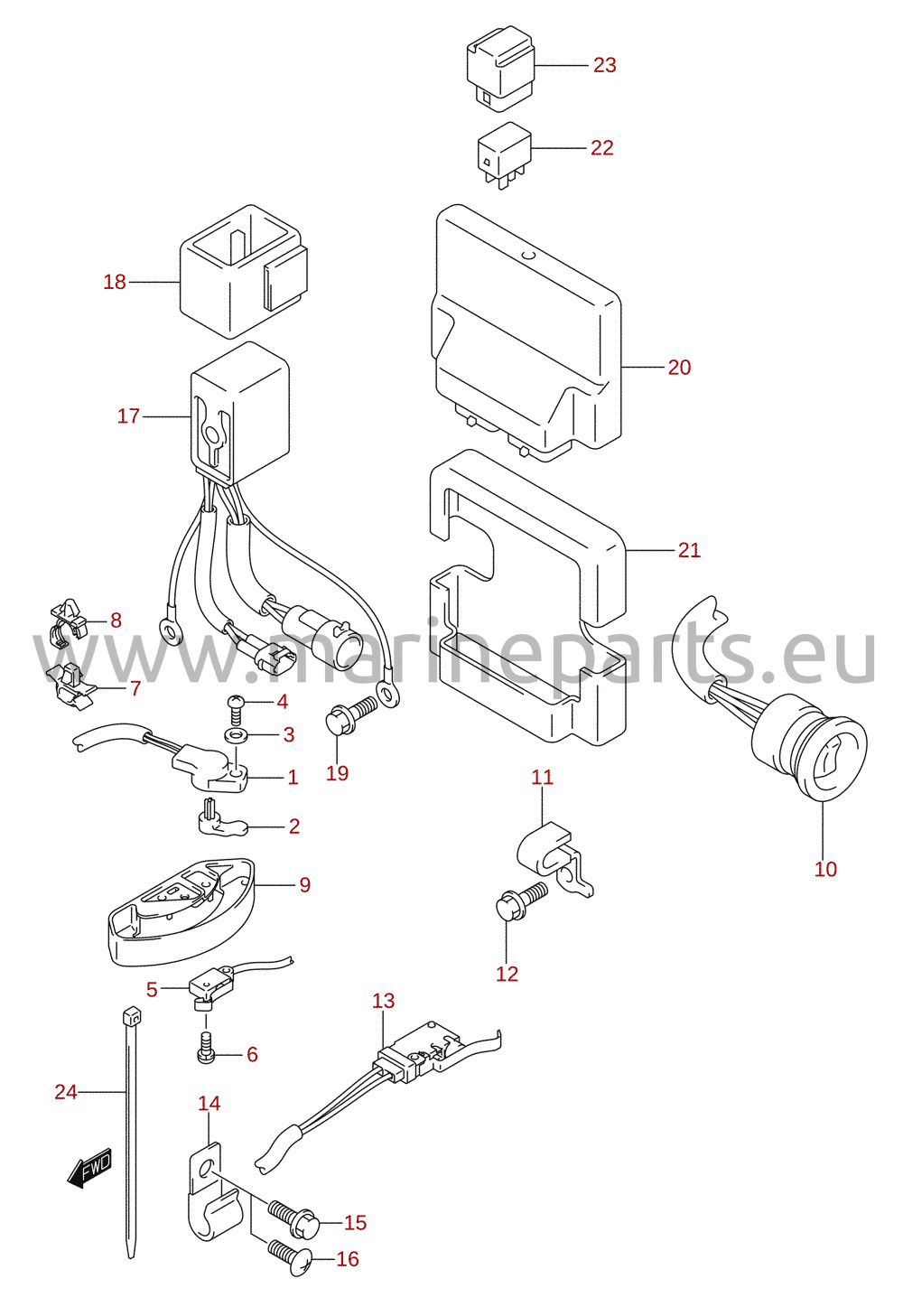

PTT-brytare / motorstyrenhet
Referensnr. DF250_E01 30

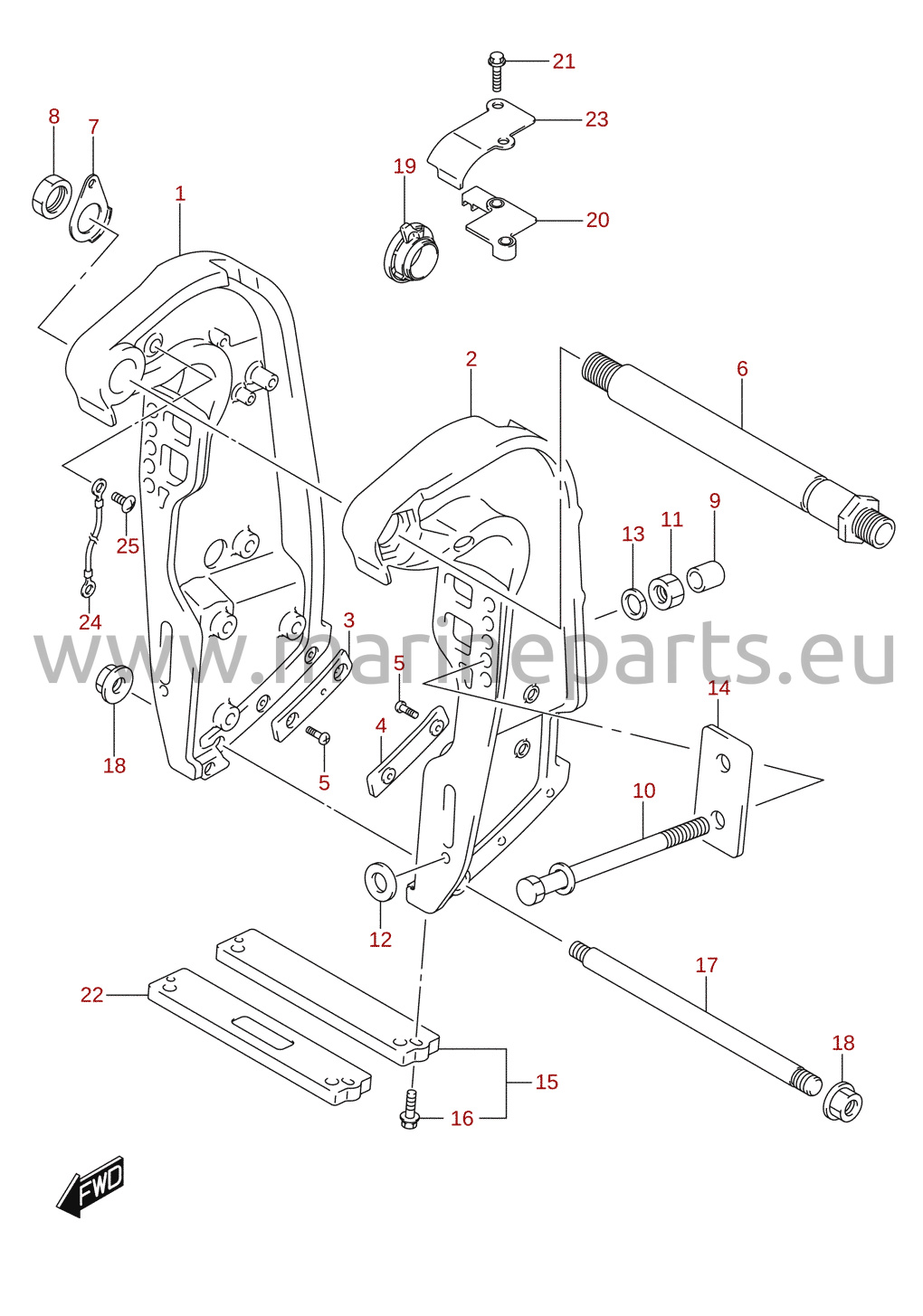

Akterspegelsfäste (X/XX-transom)
Referensnr. DF250_E01 31

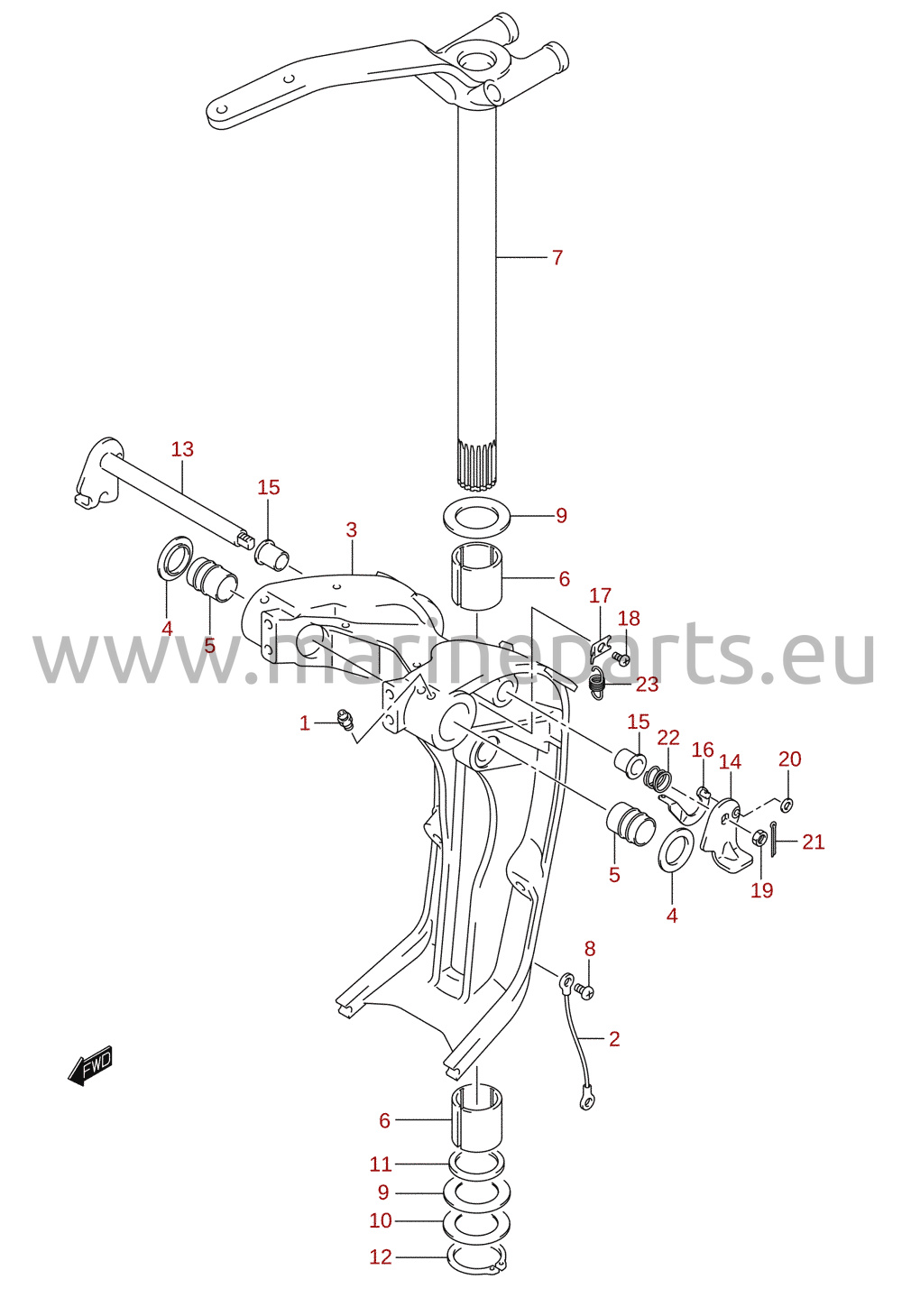

Svängfäste (X/XX-transom)
Referensnr. DF250_E01 33

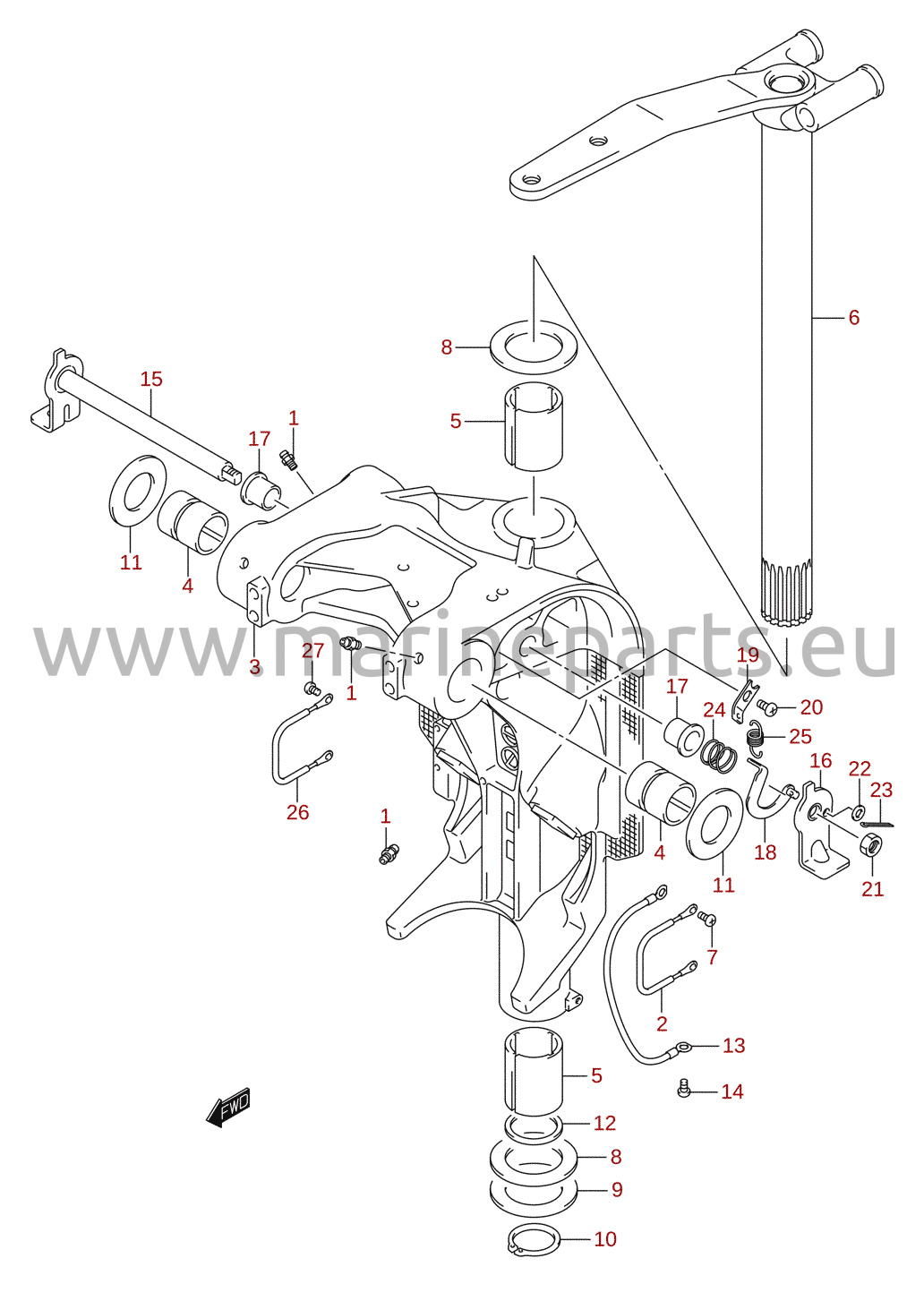

Svängfäste (L-transom)
Referensnr. DF250_E01 34

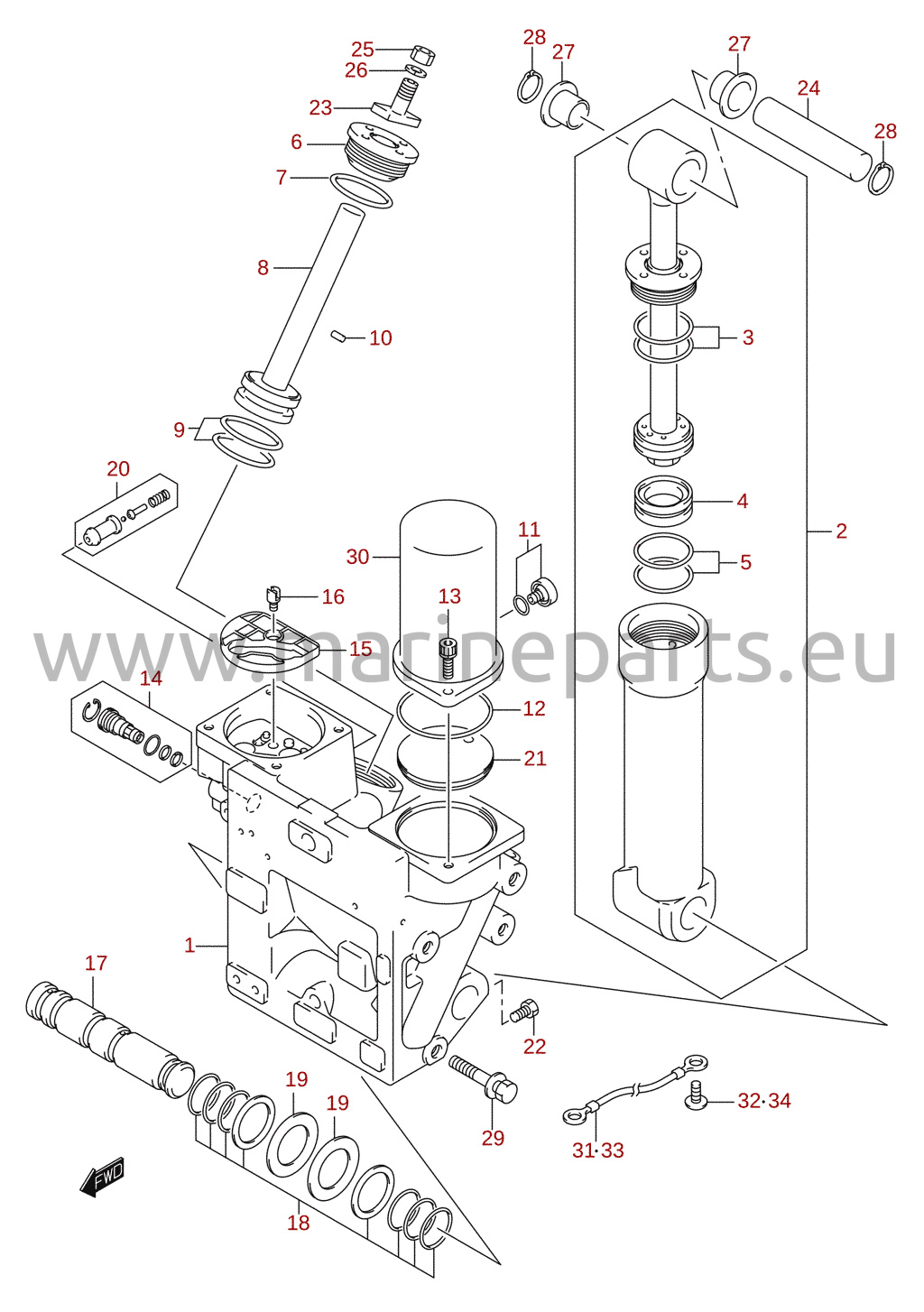

Trimcylinder (X/XX-transom)
Referensnr. DF250_E01 35

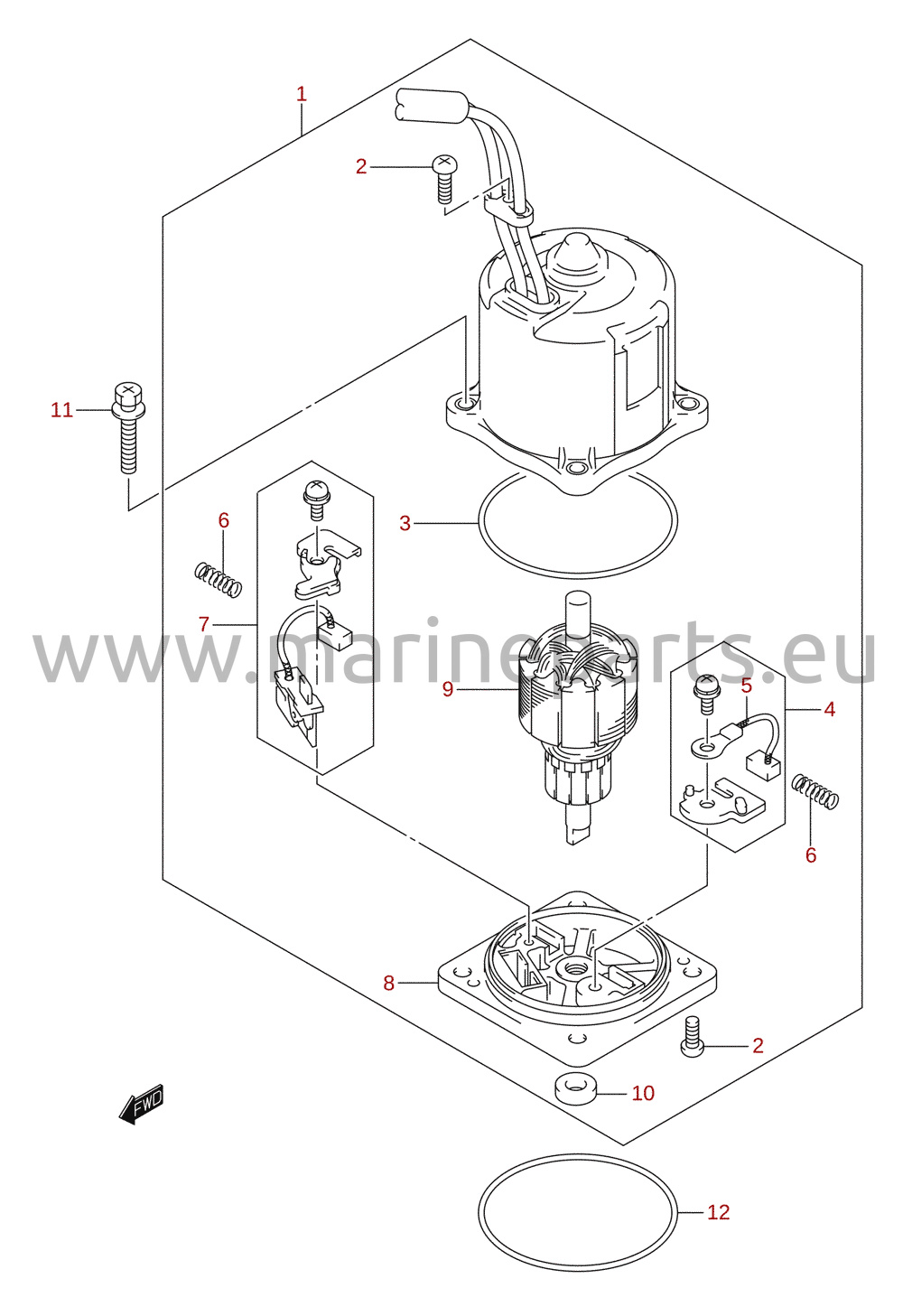

PTT-motor (X/XX-transom)
Referensnr. DF250_E01 37

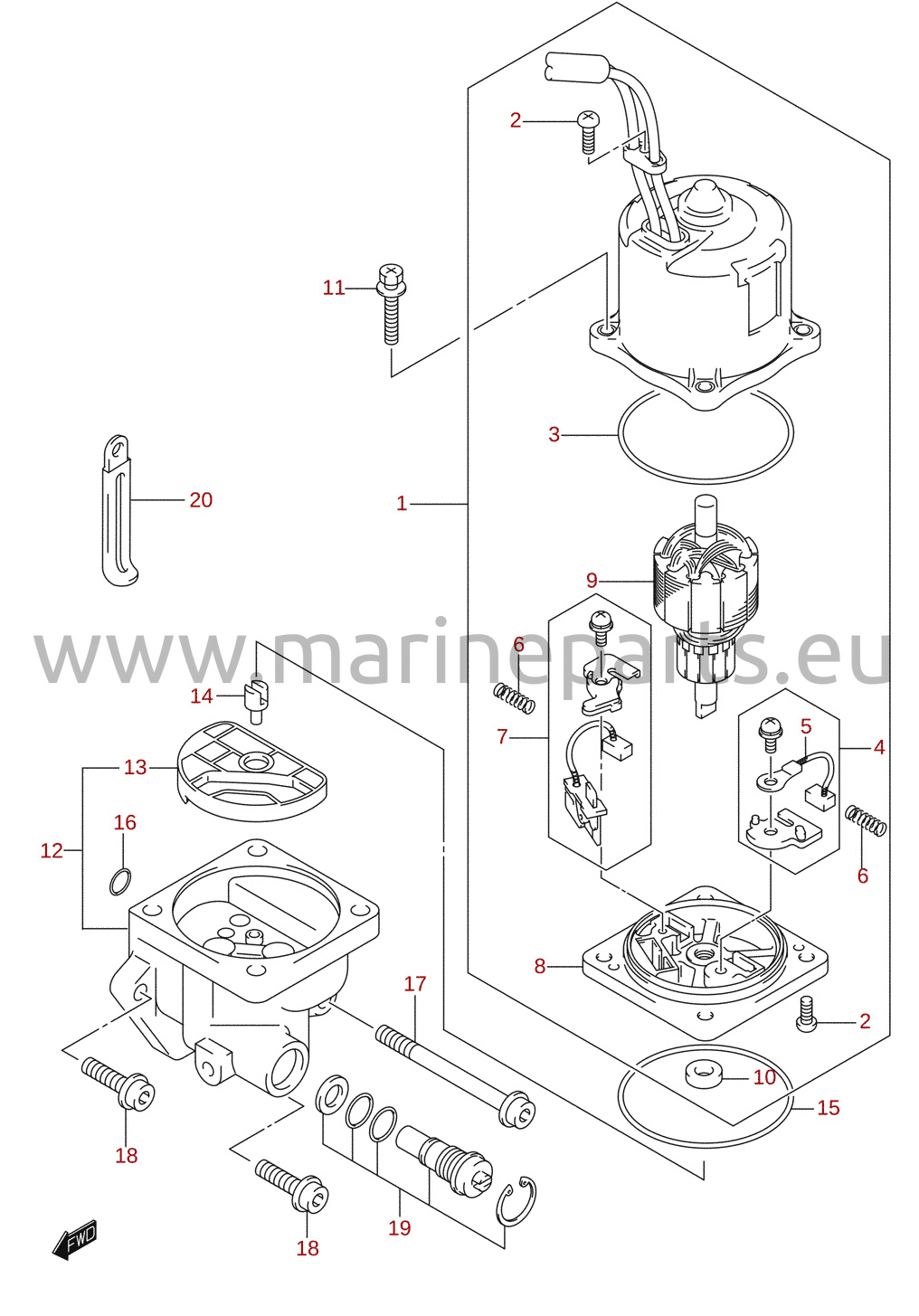

PTT-motor (L-transom)
Referensnr. DF250_E01 38

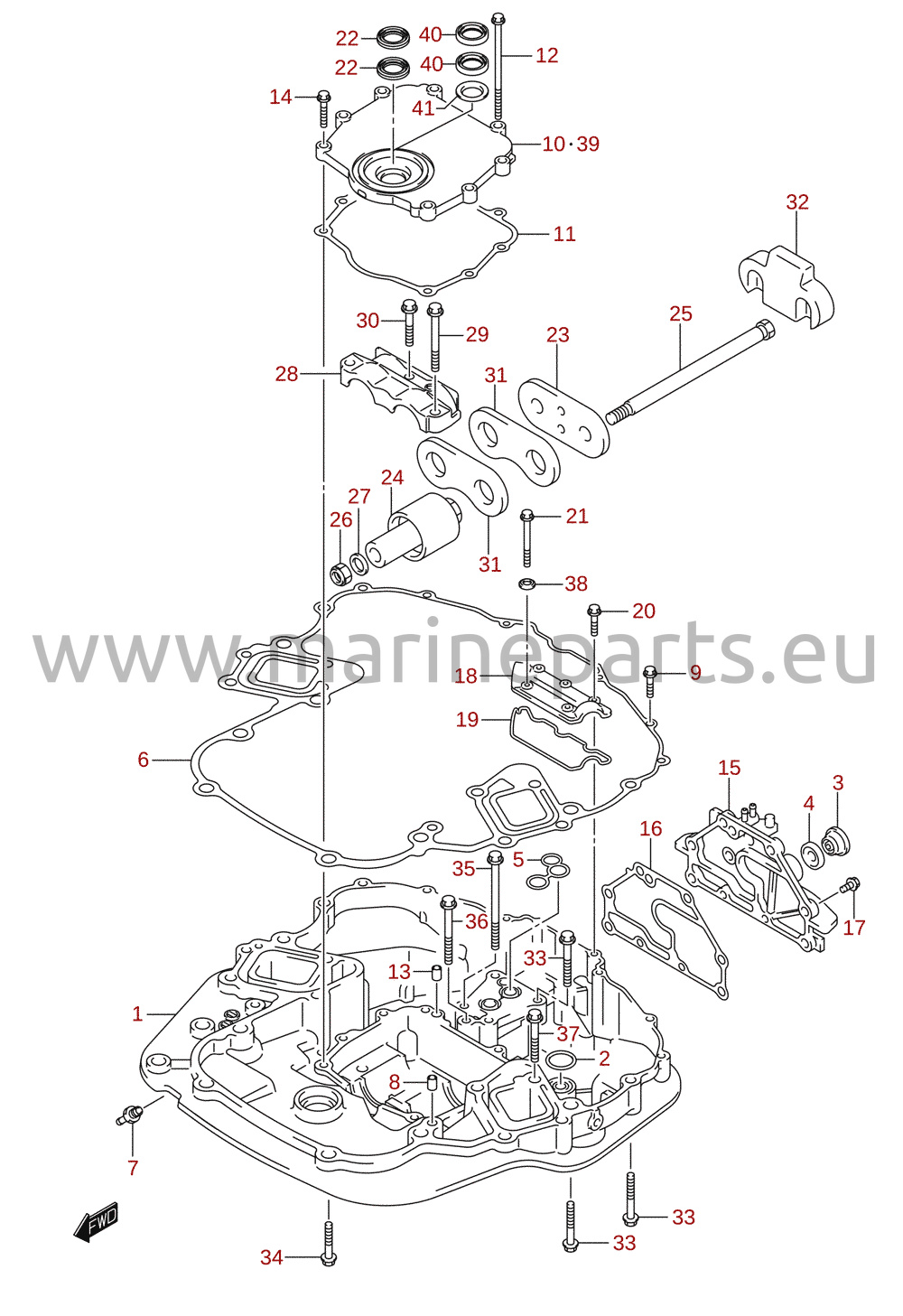

Motorhållare
Referensnr. DF250_E01 39

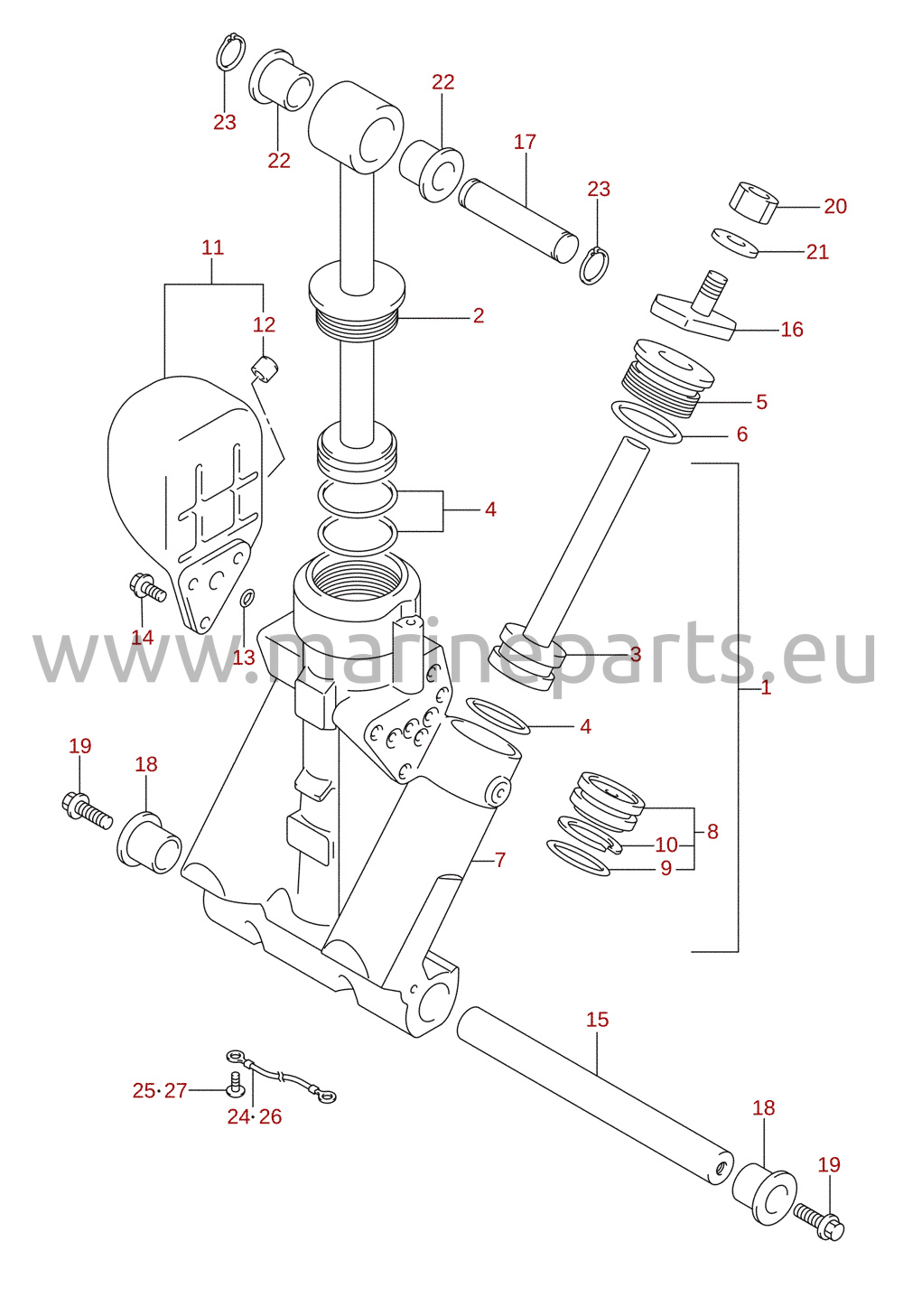

Trimcylinder (L-transom)
Referensnr. DF250_E01 36

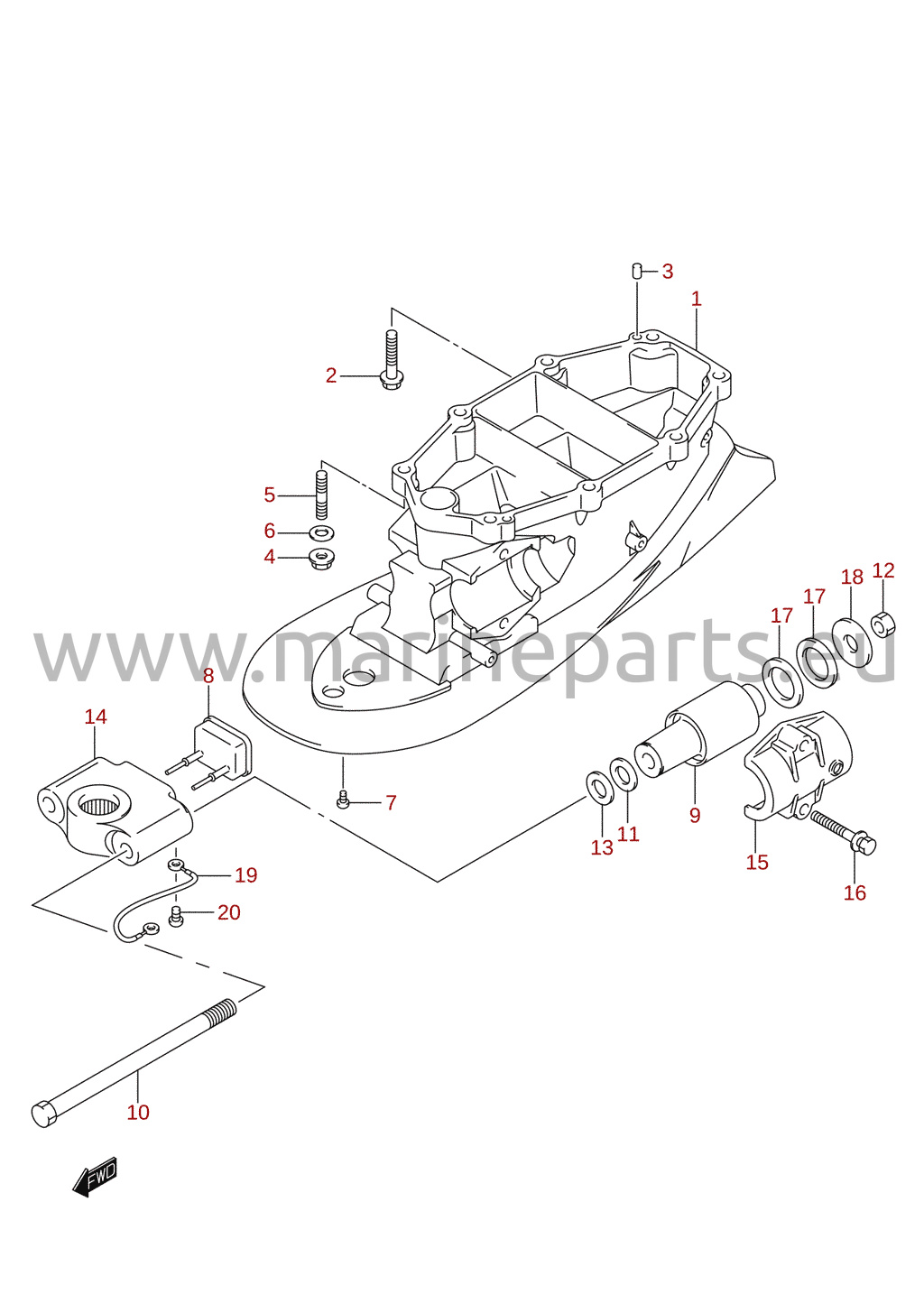

Drivaxelhus (L-transom)
Referensnr. DF250_E01 41

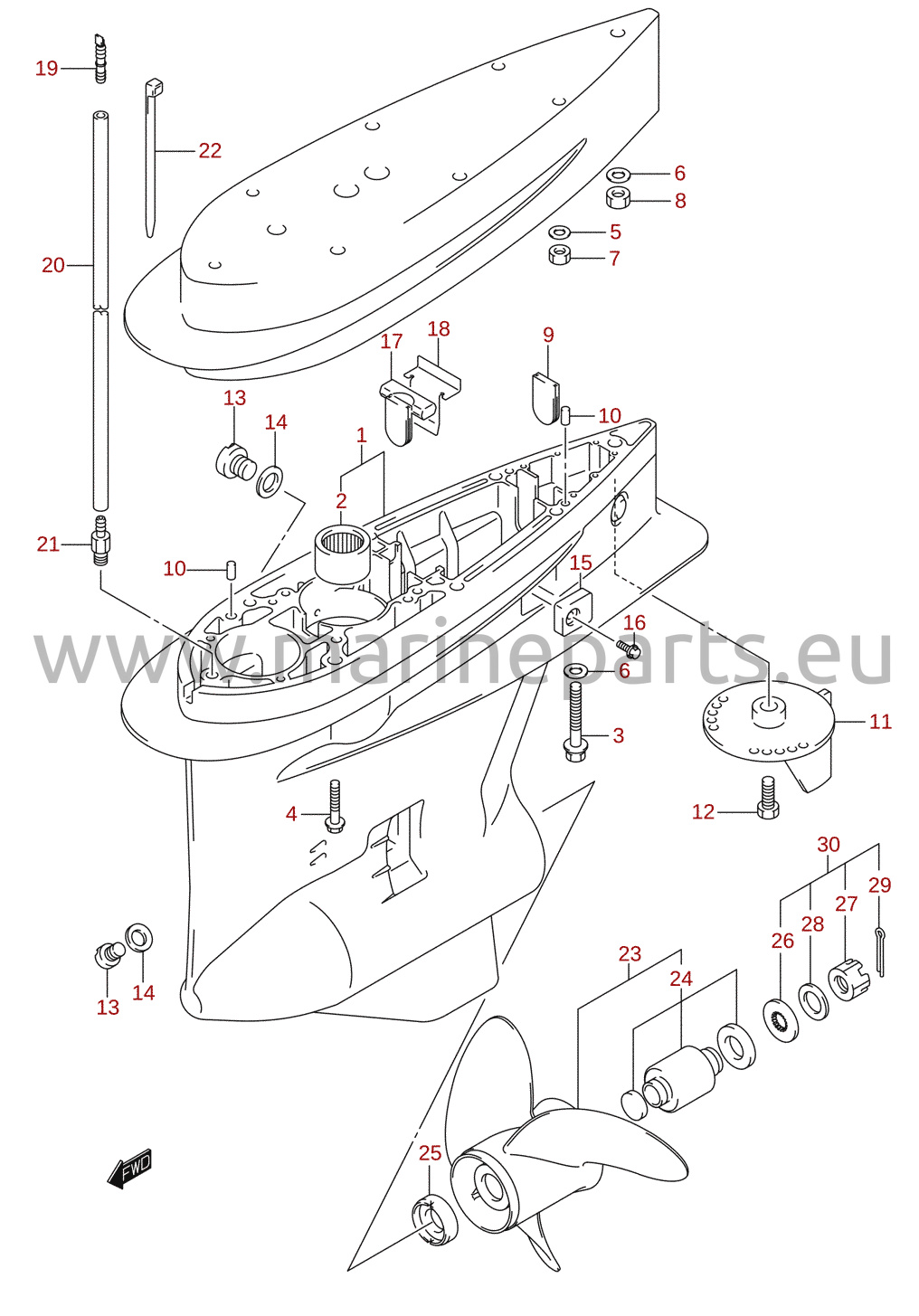

Växelhus (DF200T, DF200WT, DF225T, DF225WT, DF250T)
Referensnr. DF250_E01 42

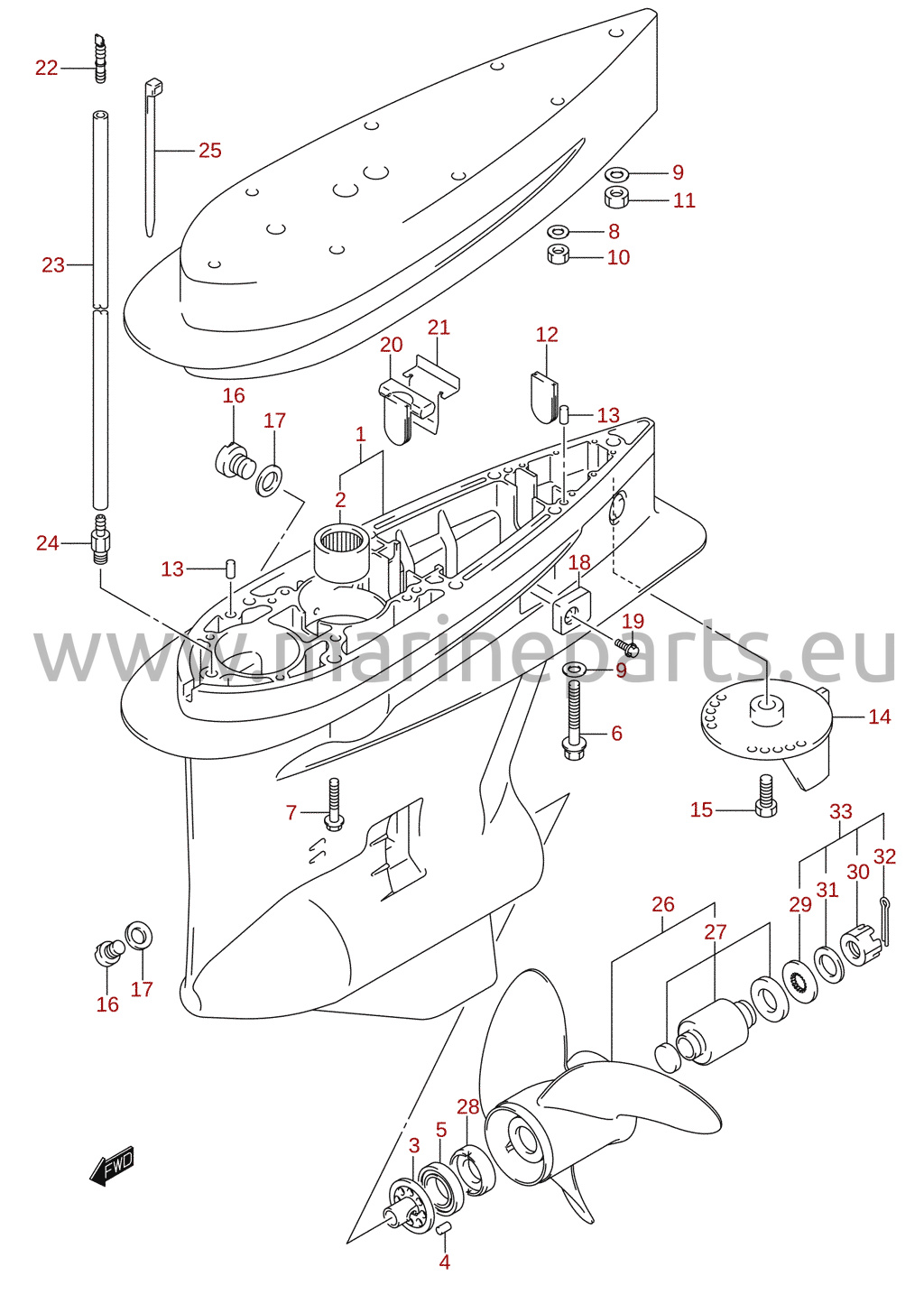

Växelhus (DF200WZ, DF200Z, DF225WZ, DF225Z, DF250Z)
Referensnr. DF250_E01 43

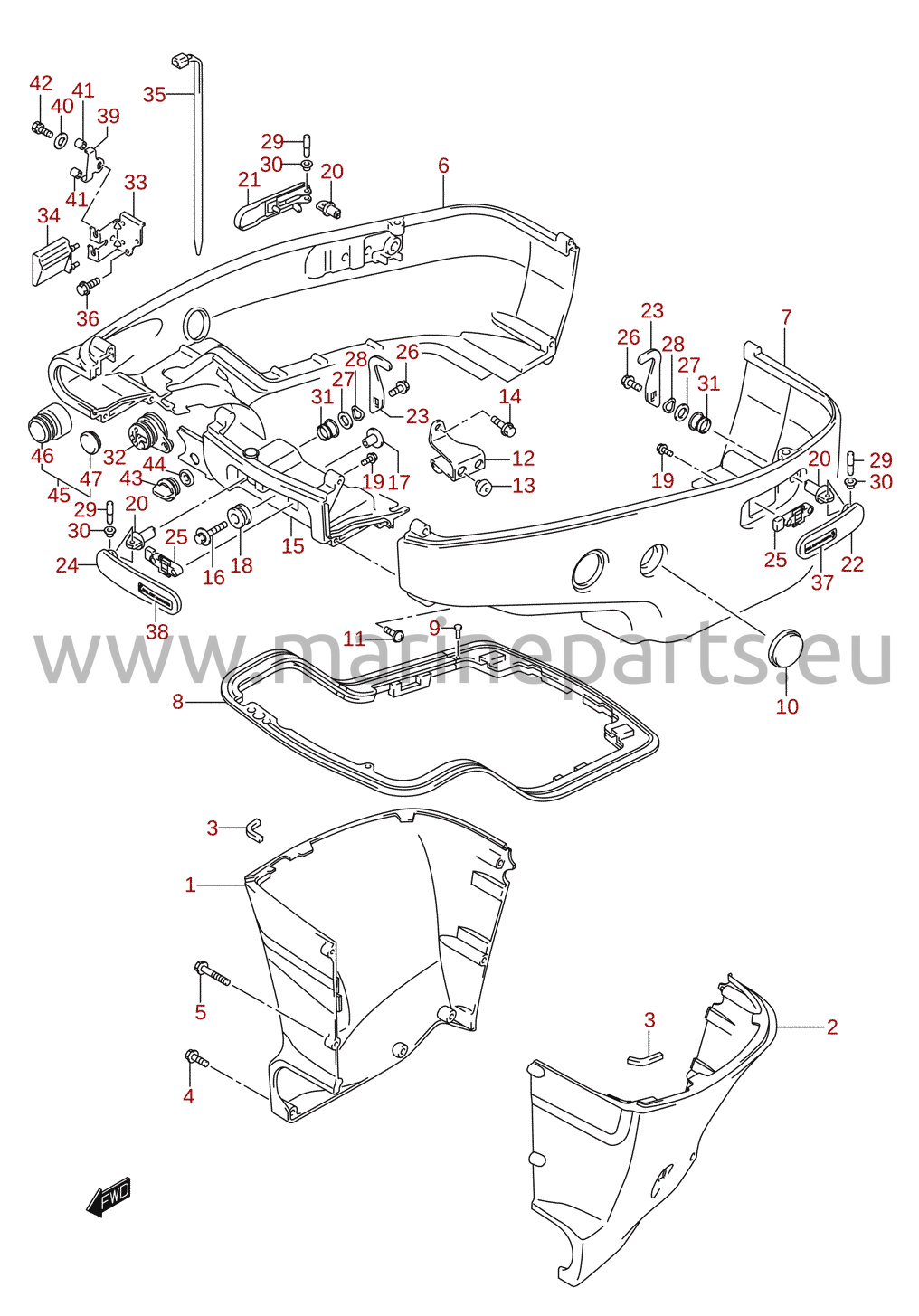

Sidokåpa (L-transom)
Referensnr. DF250_E01 45
Motorkåpa (2004–2009) (DF200)
Referensnr. DF250_E01 46

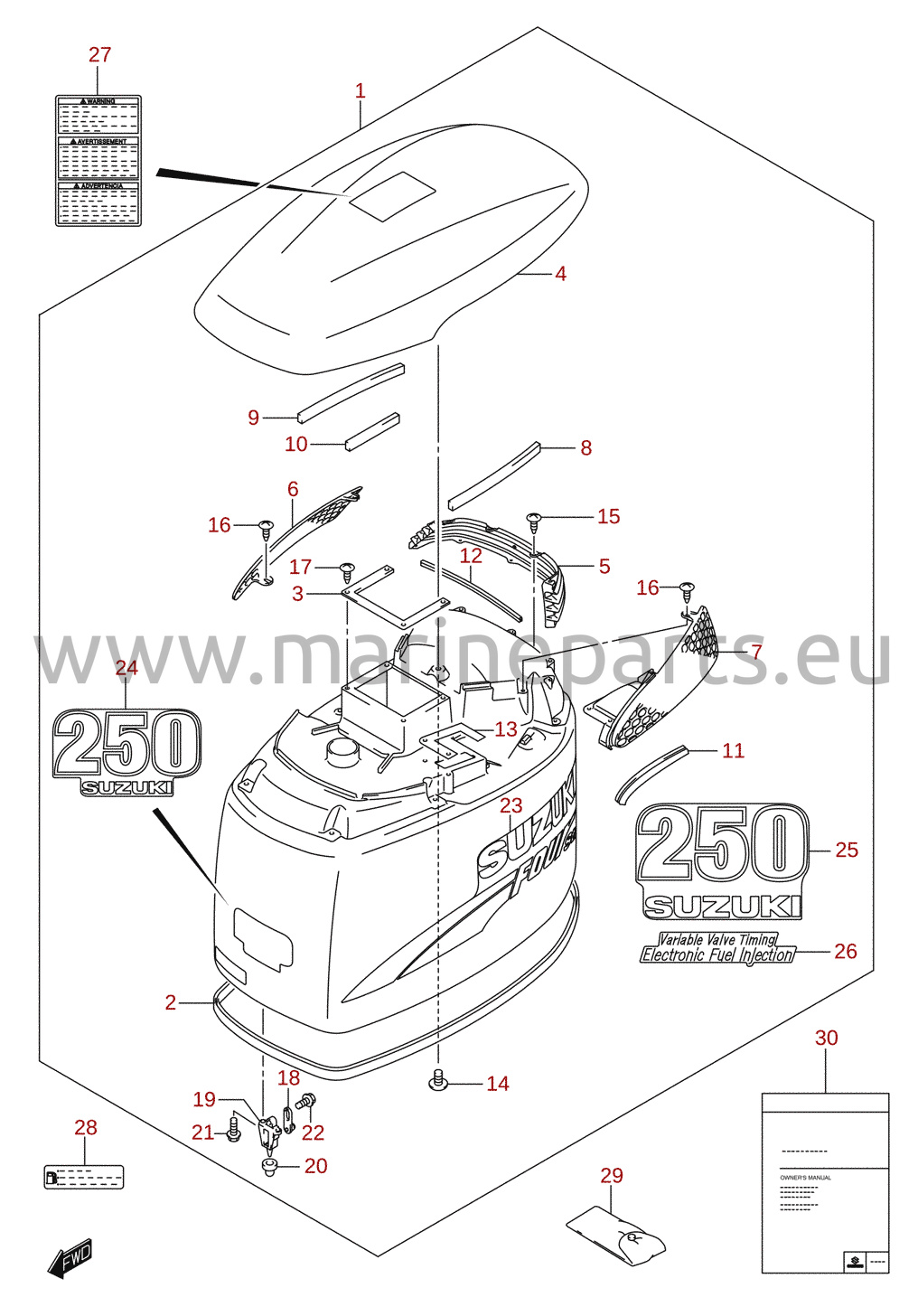

Motorkåpa (DF250)
Referensnr. DF250_E01 50

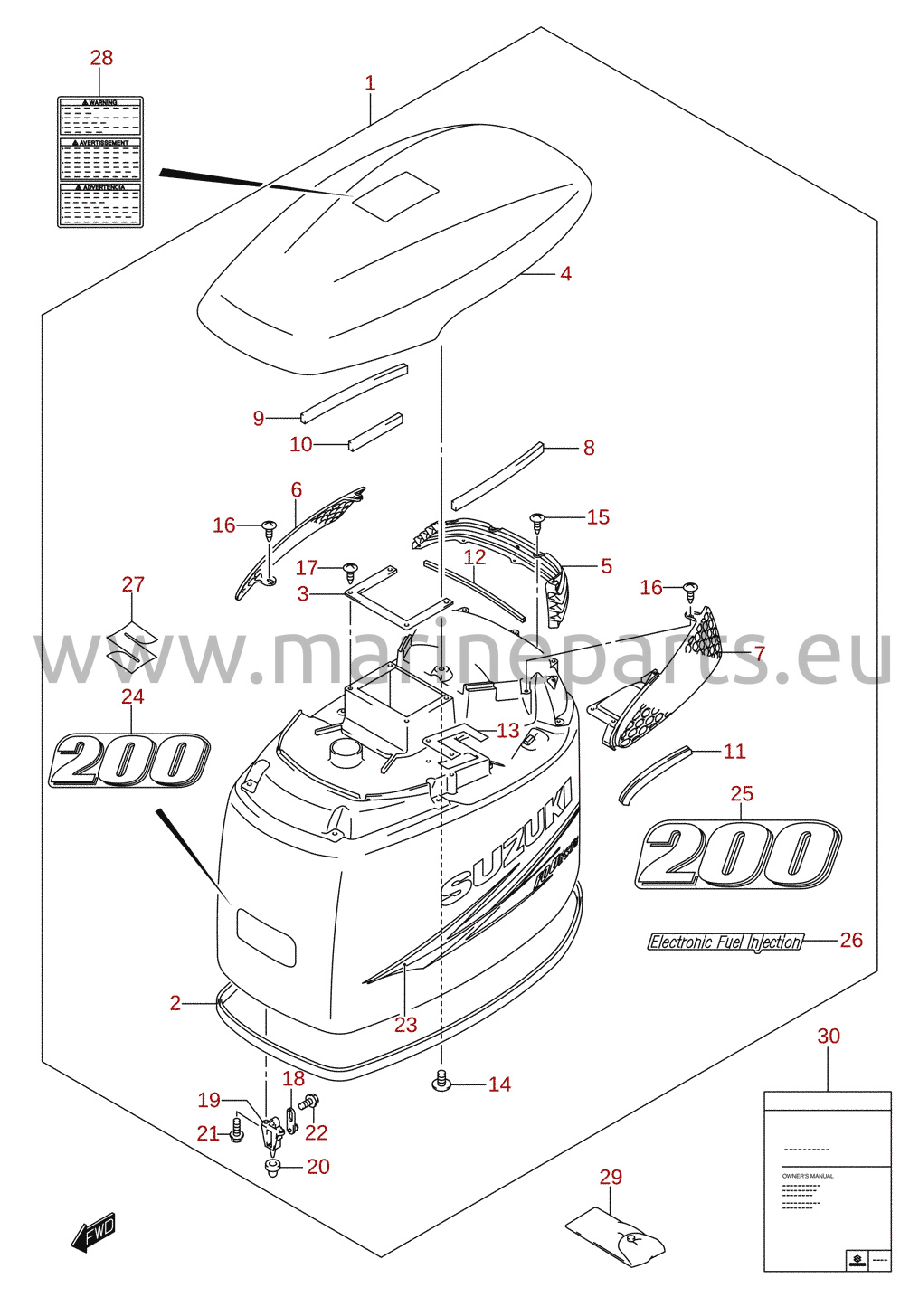

Motorkåpa (2010–2011) (DF200)
Referensnr. DF250_E01 47
Motorkåpa (2004–2009) (DF225)
Referensnr. DF250_E01 48

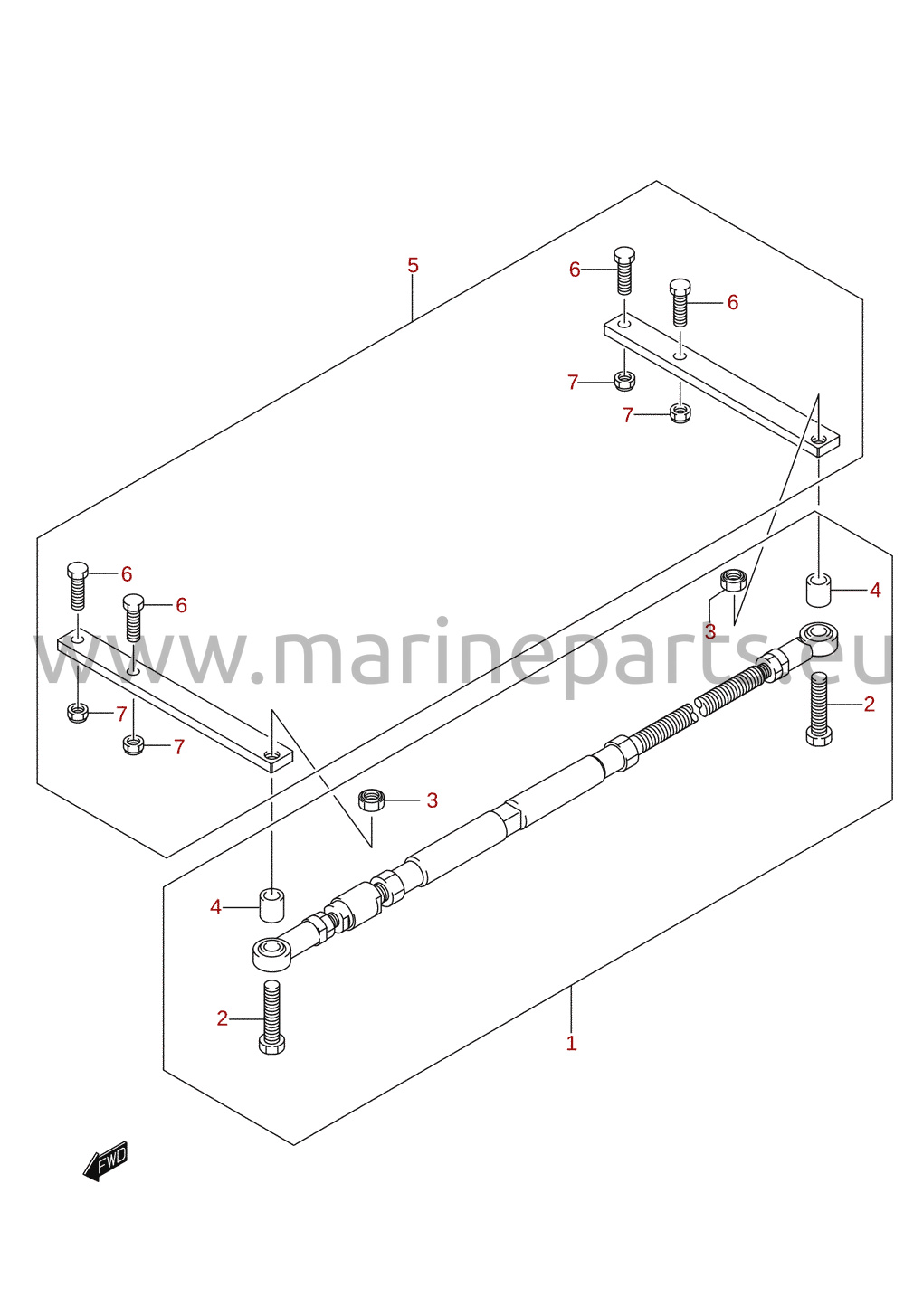

Kopplingsstag (tillval)
Referensnr. DF250_E01 68

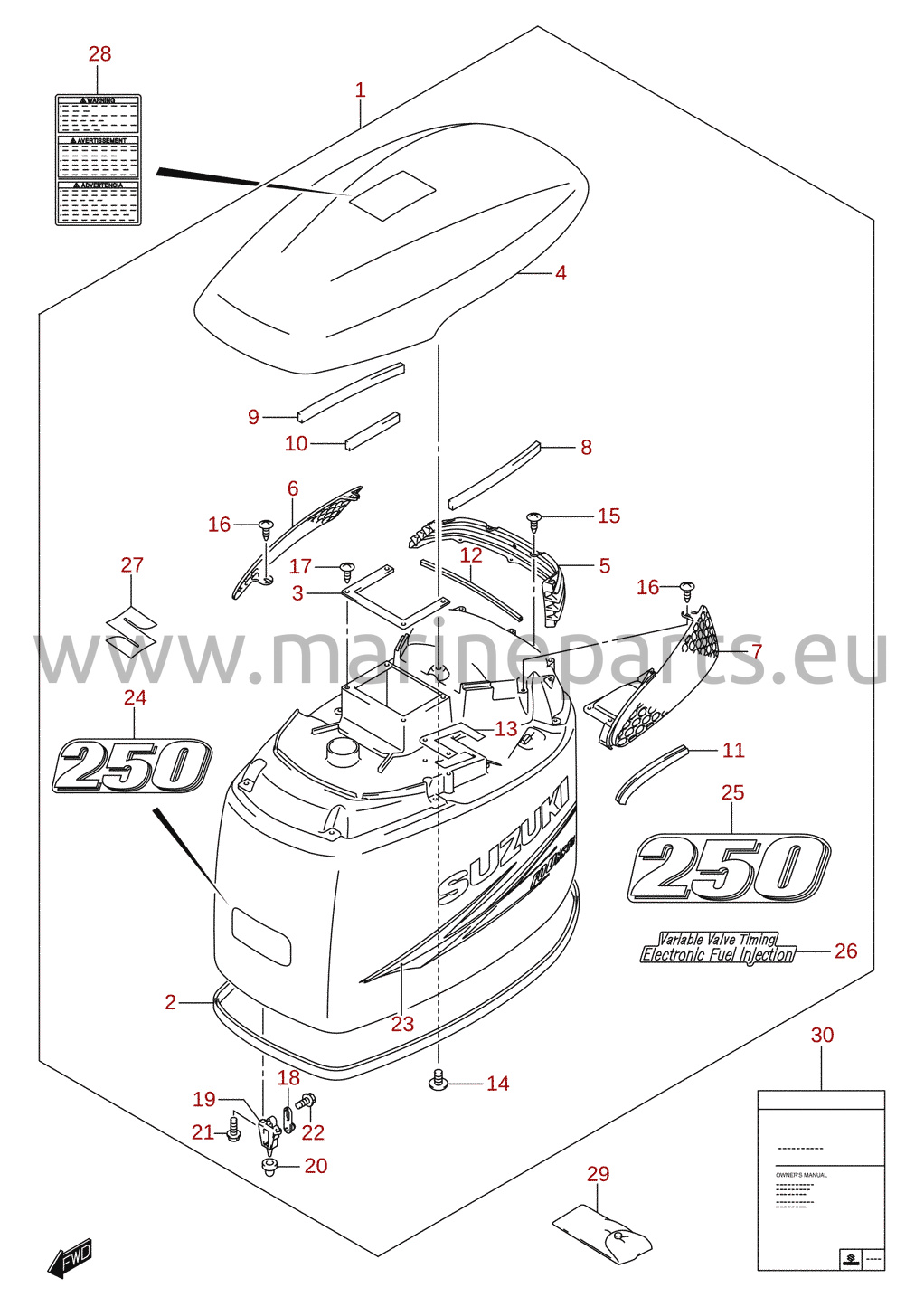

Motorkåpa (2010–2011) (DF250)
Referensnr. DF250_E01 51

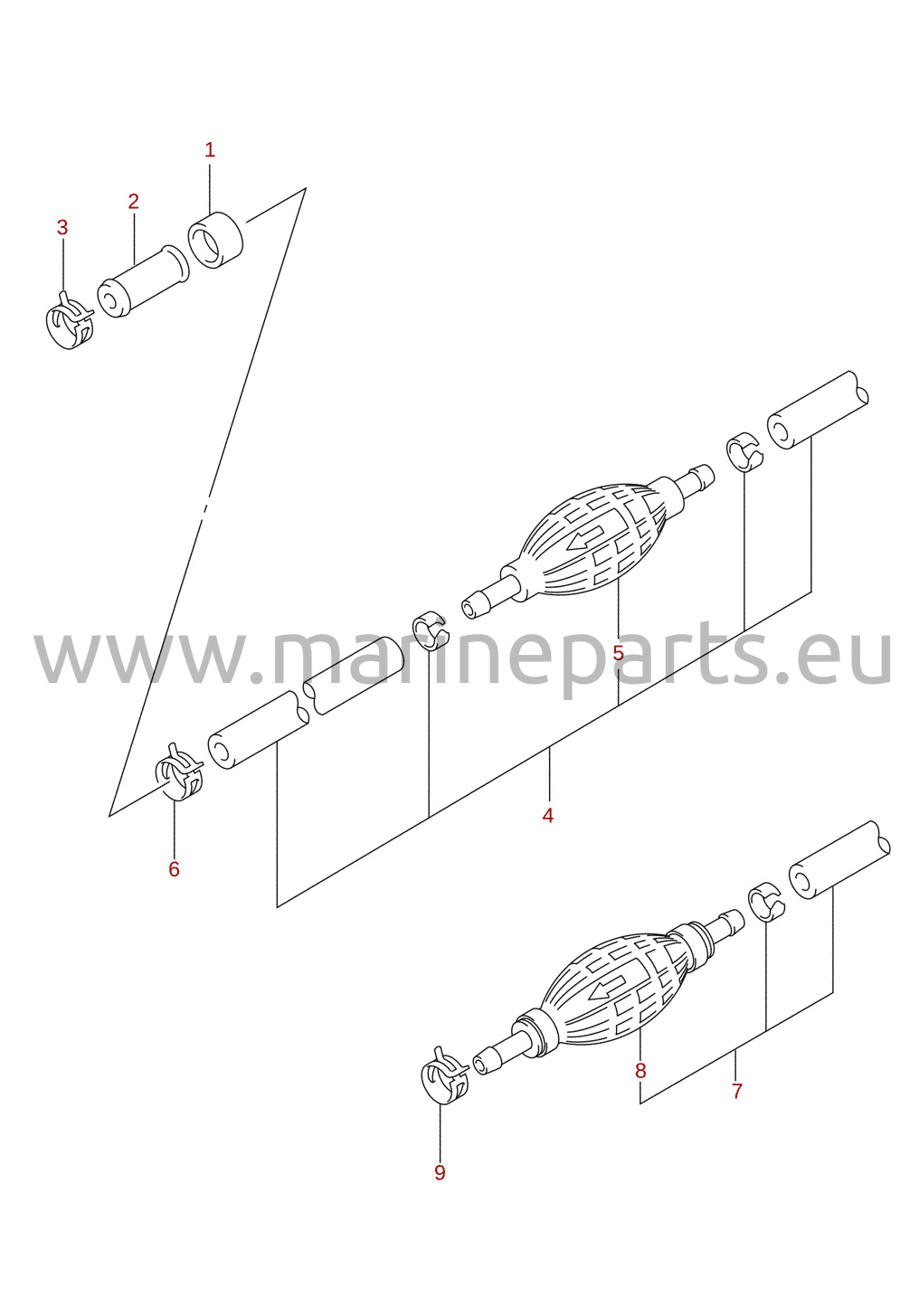

Bränsleslang
Referensnr. DF250_E01 54

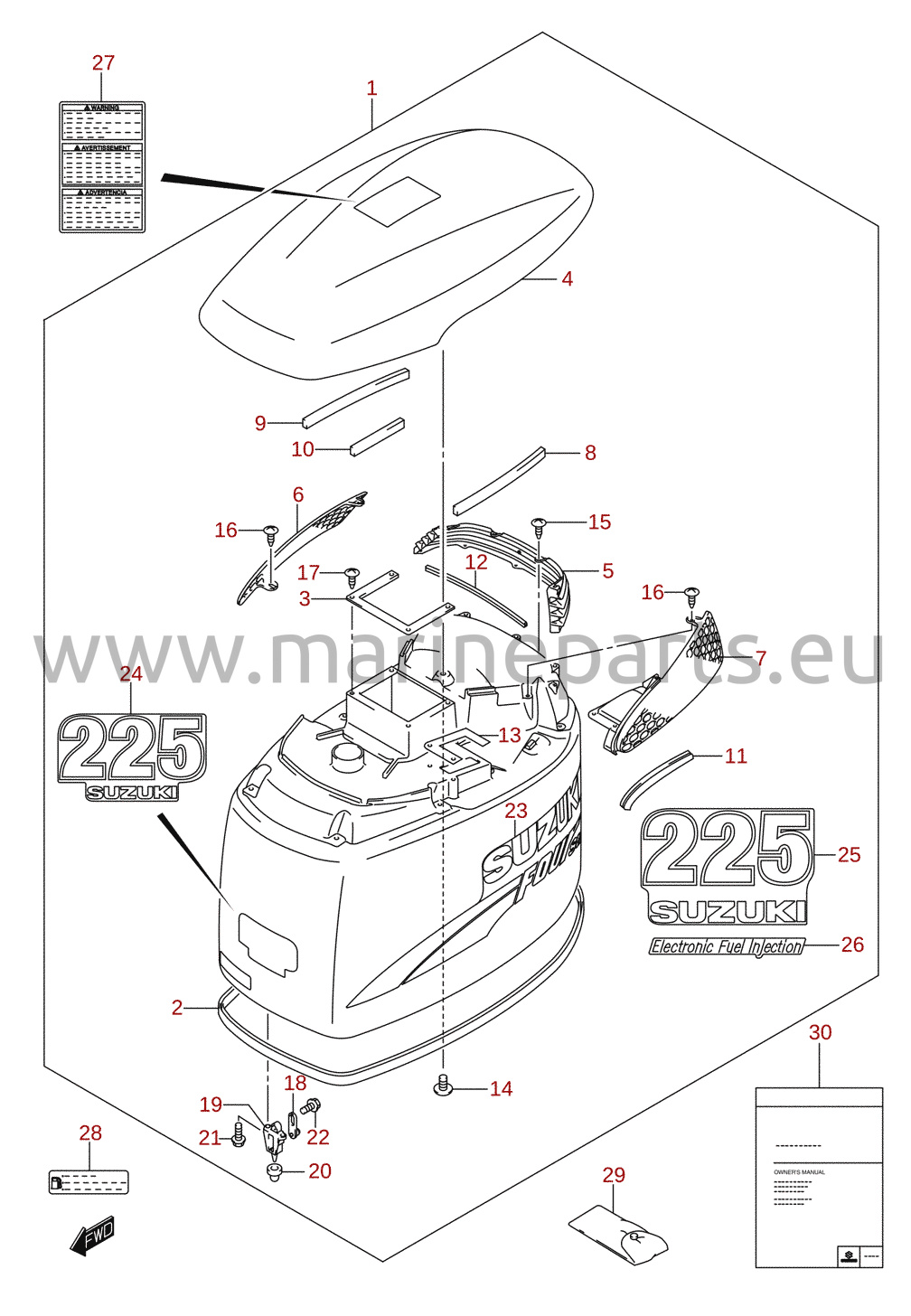

Motorkåpa (2005–2009) (DF225)
Referensnr. DF250_E01 53

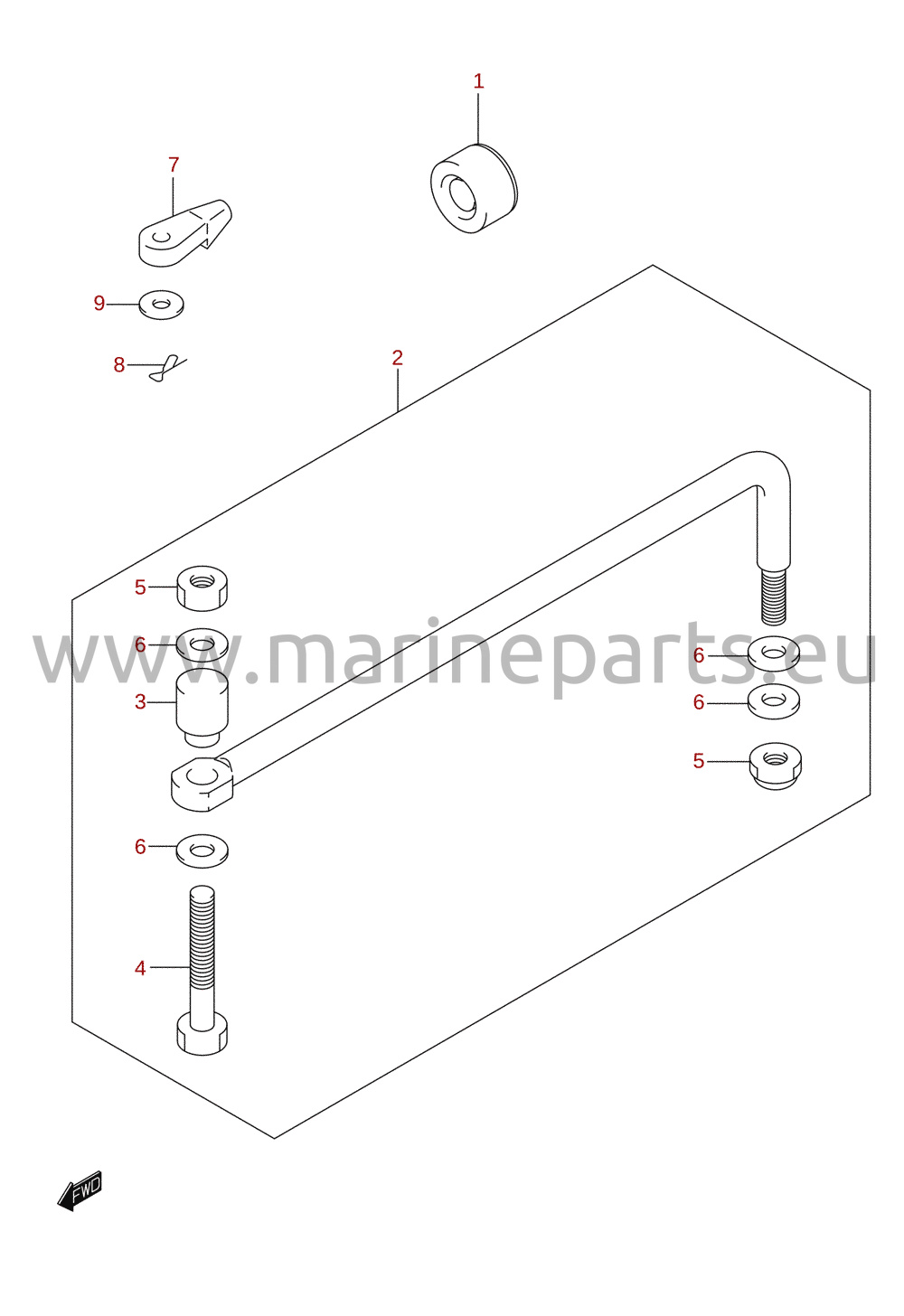

Styrstag
Referensnr. DF250_E01 55

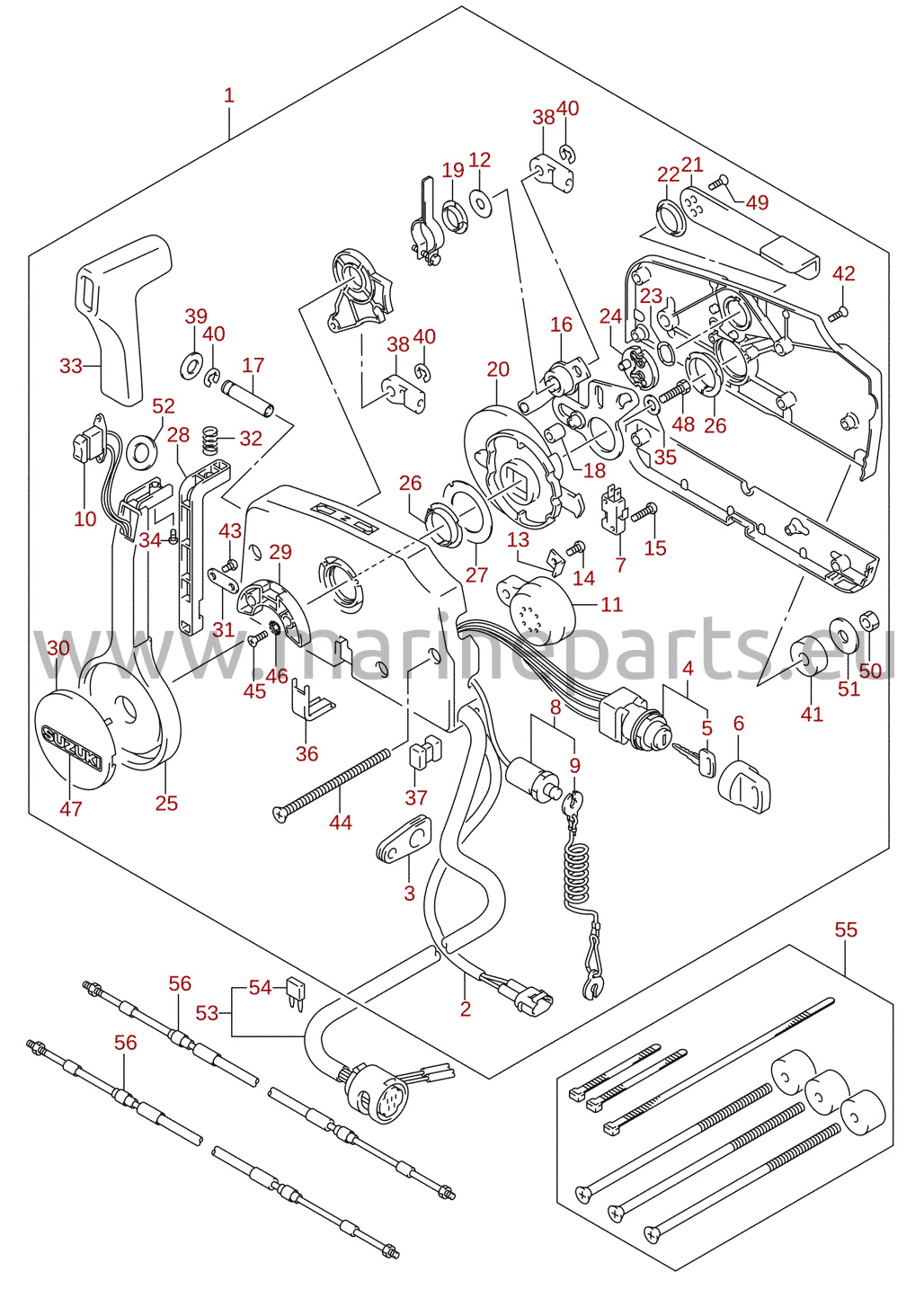

Reglage
Referensnr. DF250_E01 56

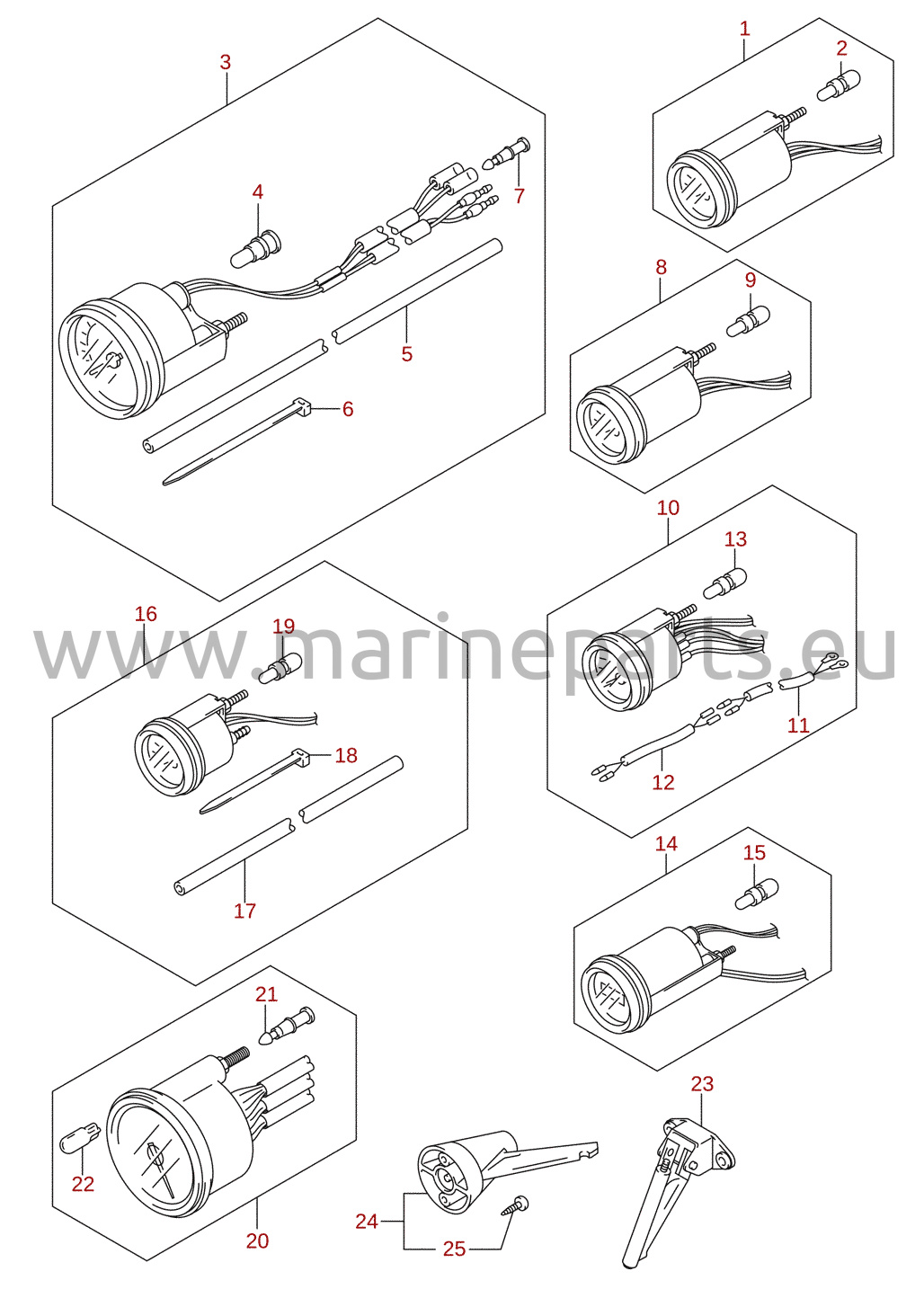

Instrument (2004–2007) (tillval)
Referensnr. DF250_E01 57

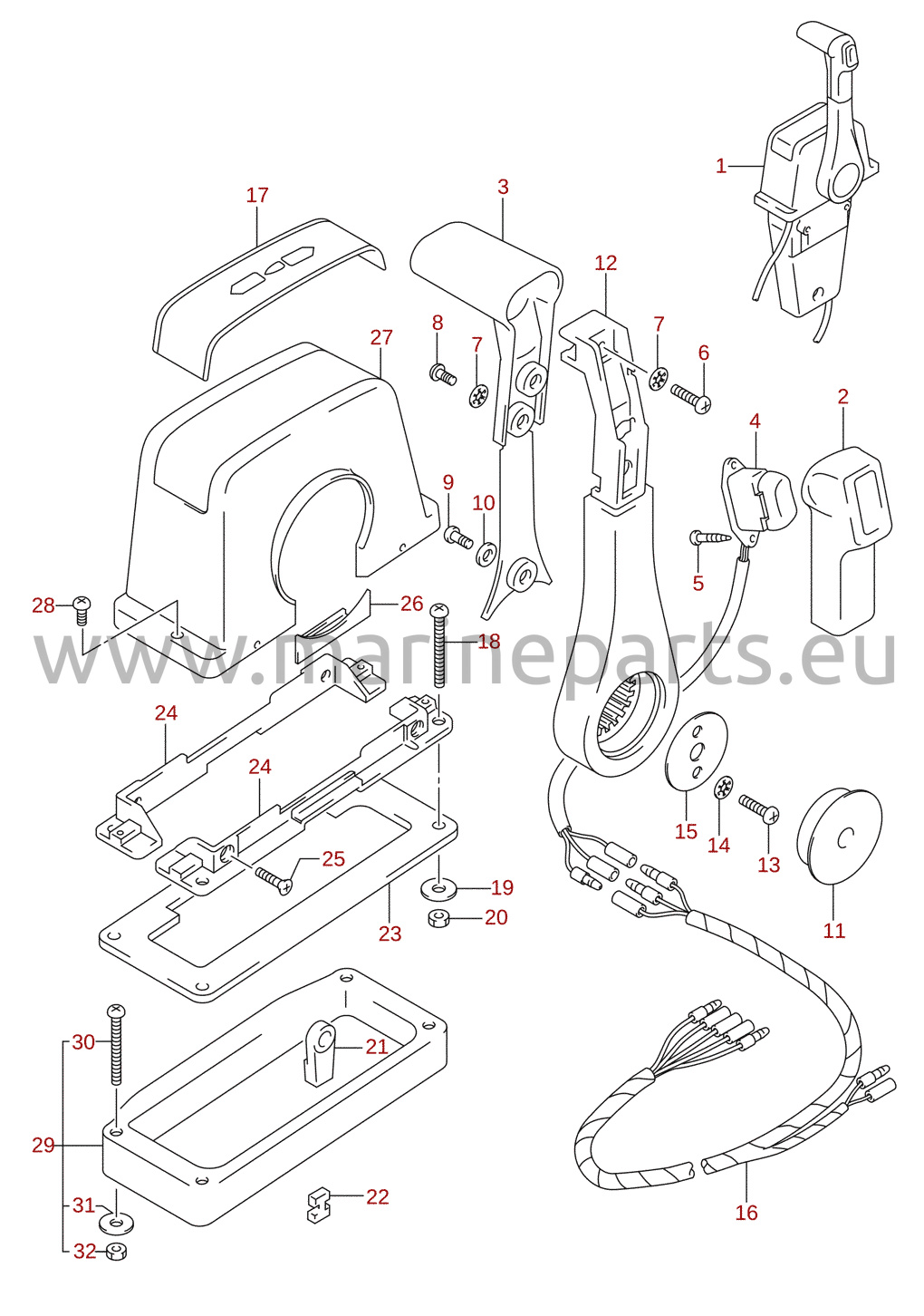

Reglage, enkelt (1) (tillval)
Referensnr. DF250_E01 66

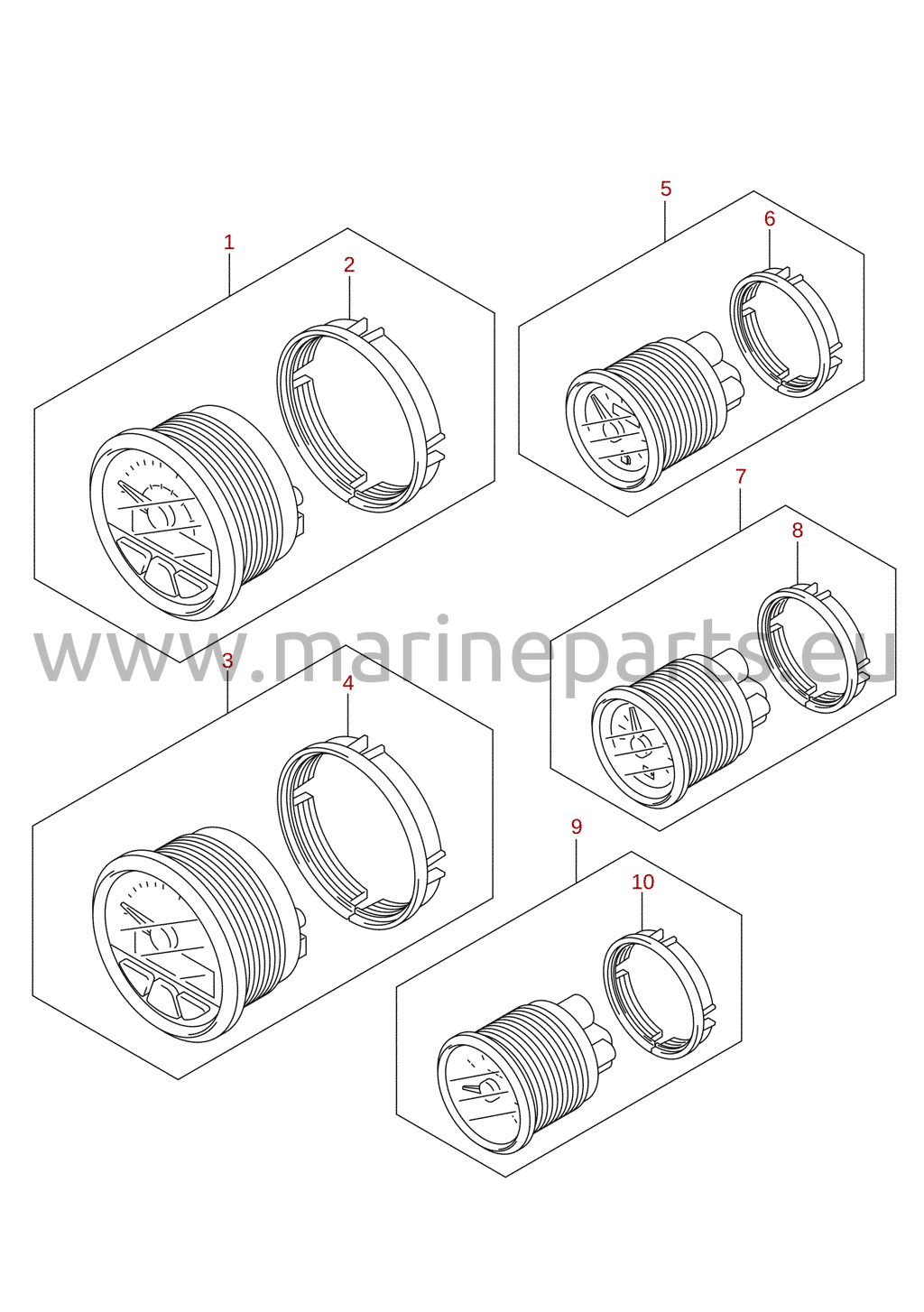

Instrument (2008–2011) (tillval)
Referensnr. DF250_E01 58

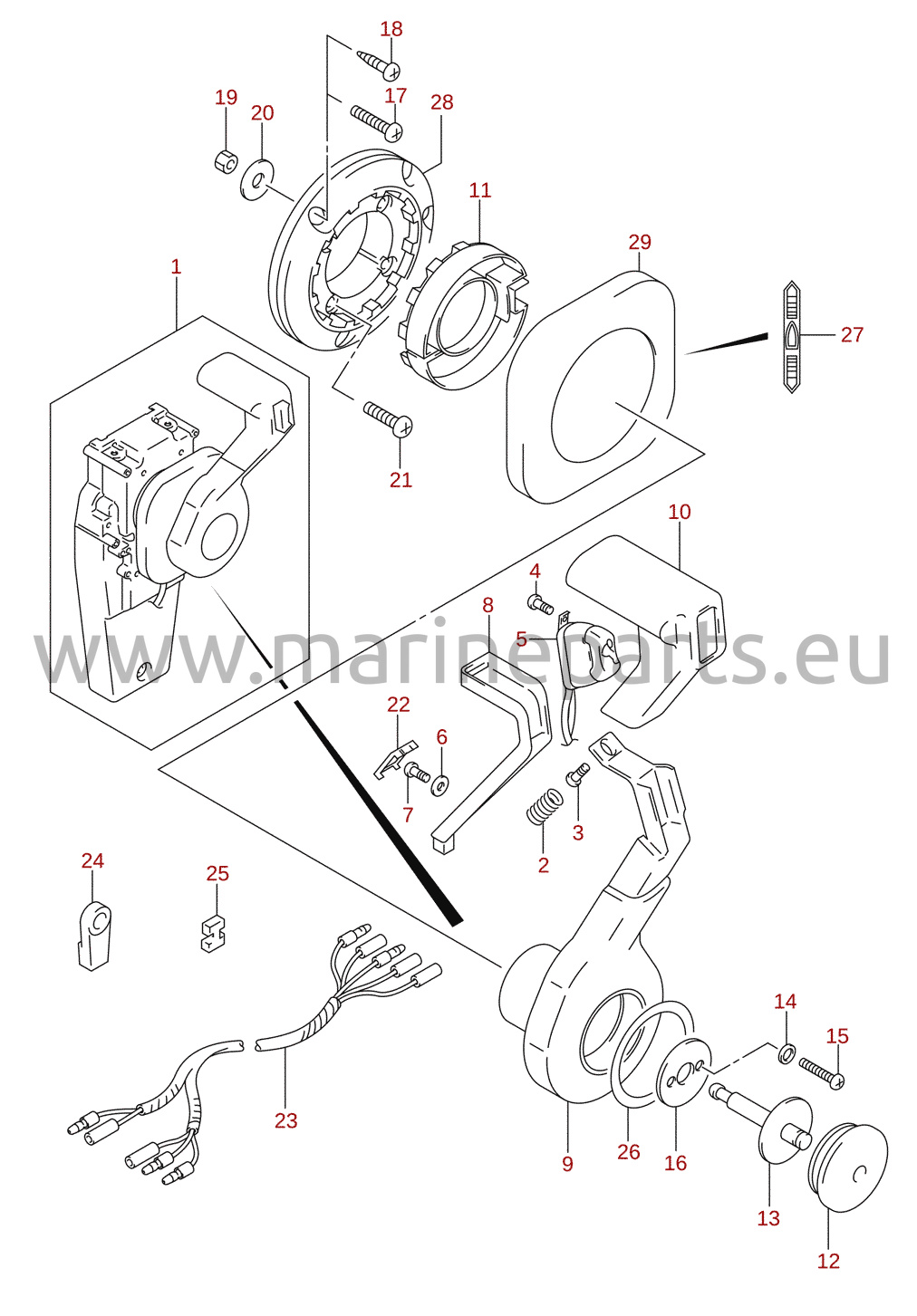

Dolt reglage (1) (tillval)
Referensnr. DF250_E01 59

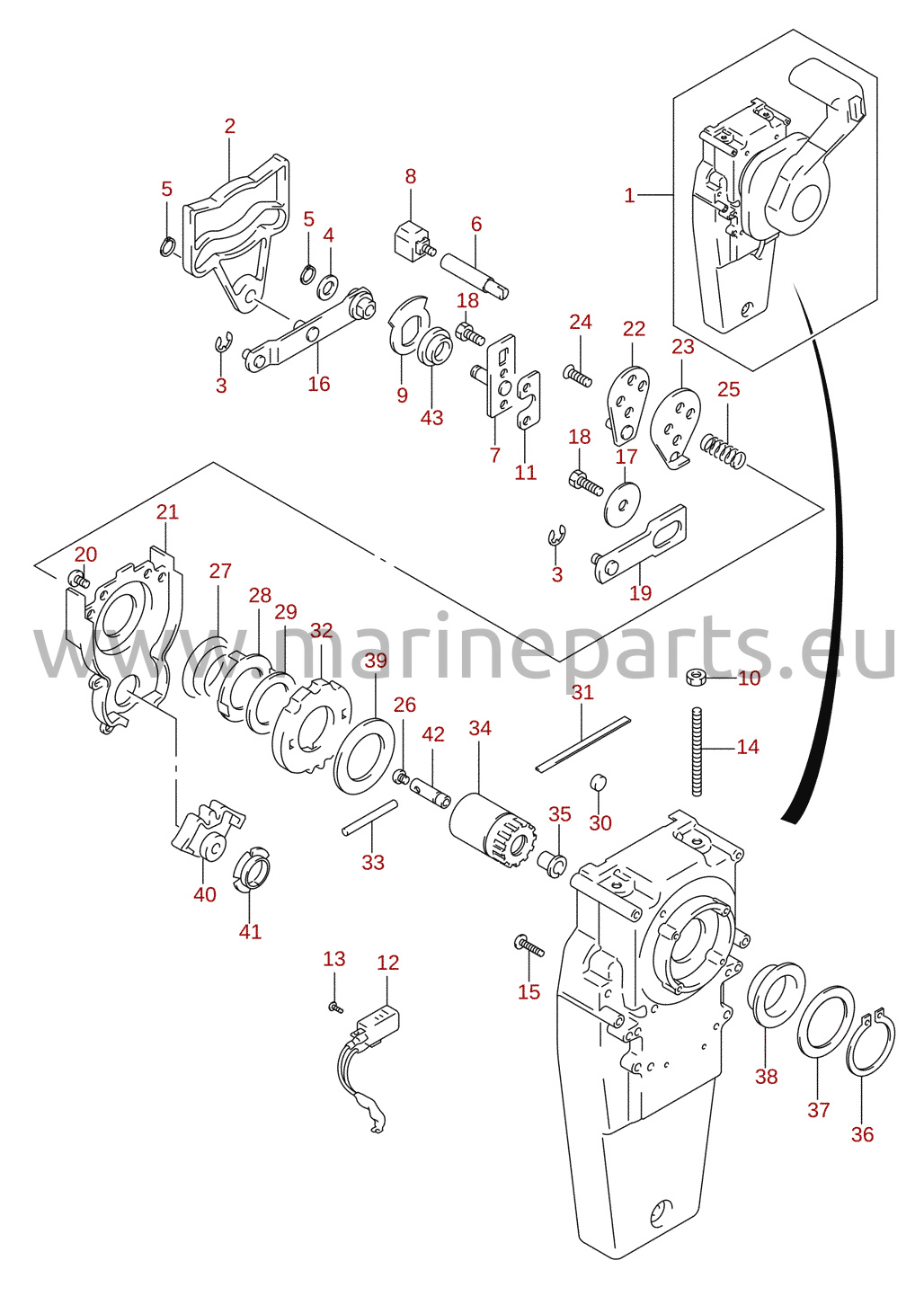

Dolt reglage (2) (tillval)
Referensnr. DF250_E01 60

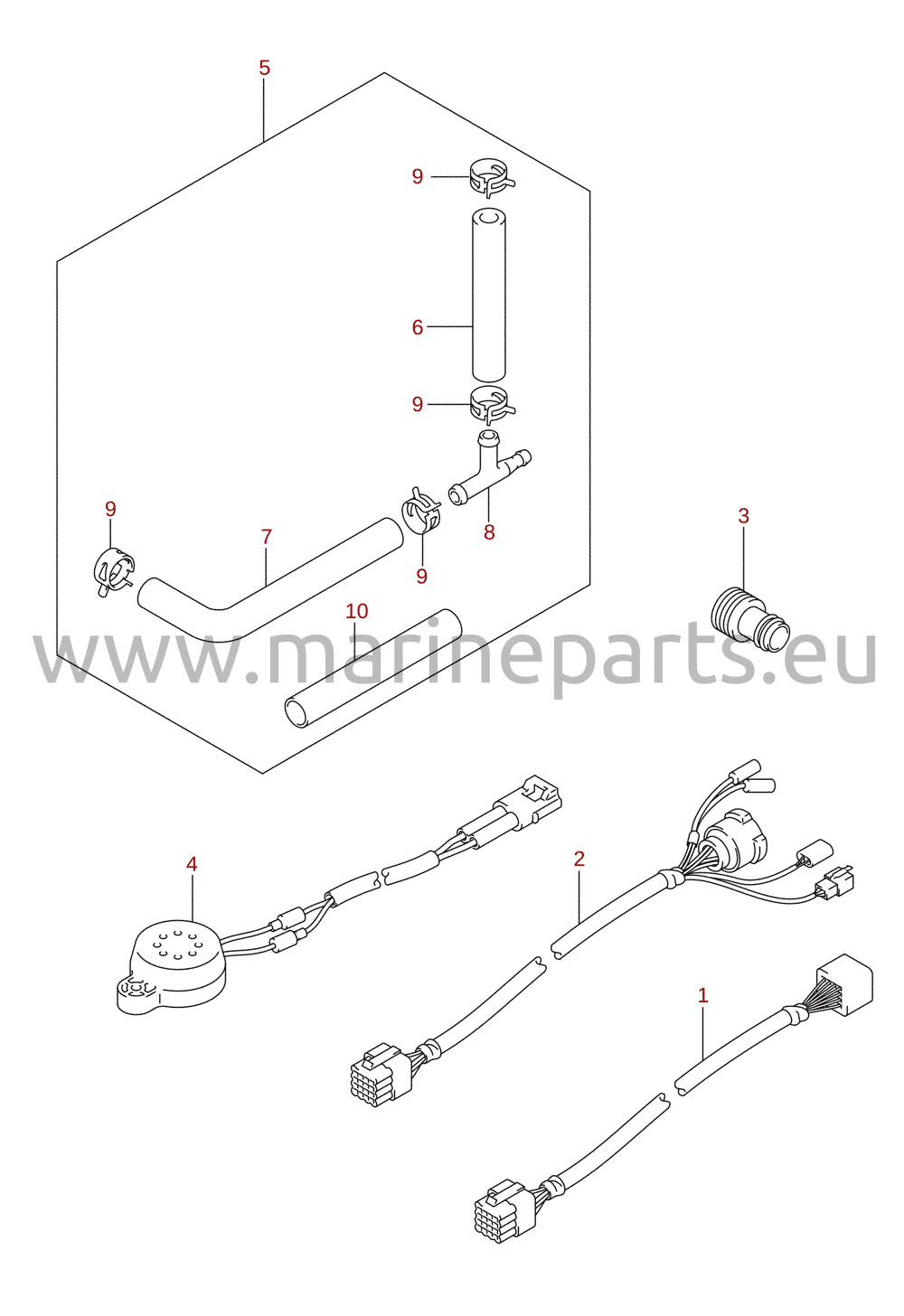

Kabelstam (2004–2007) (tillval)
Referensnr. DF250_E01 61

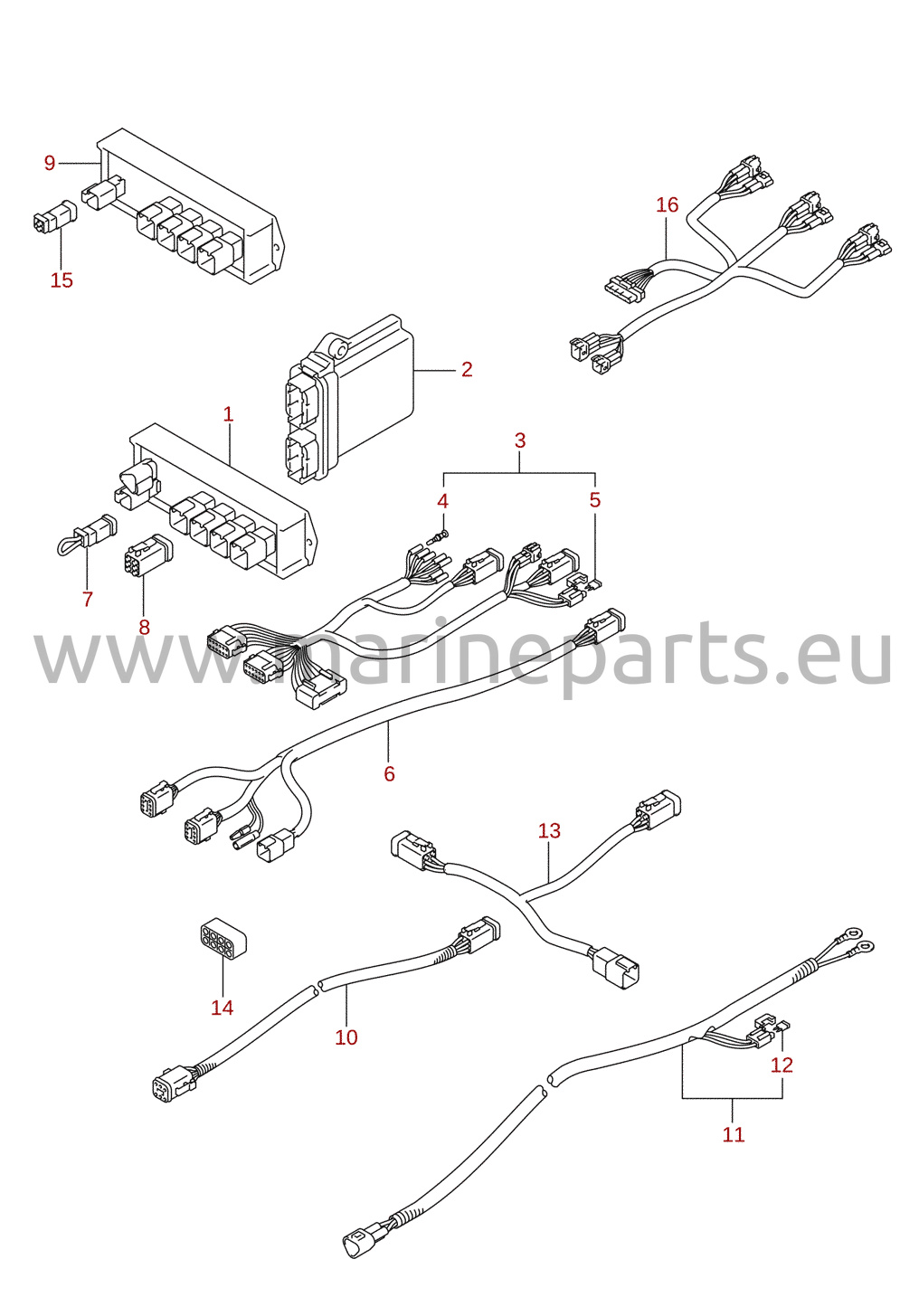

Kabelstam (2008–2011) (tillval)
Referensnr. DF250_E01 62

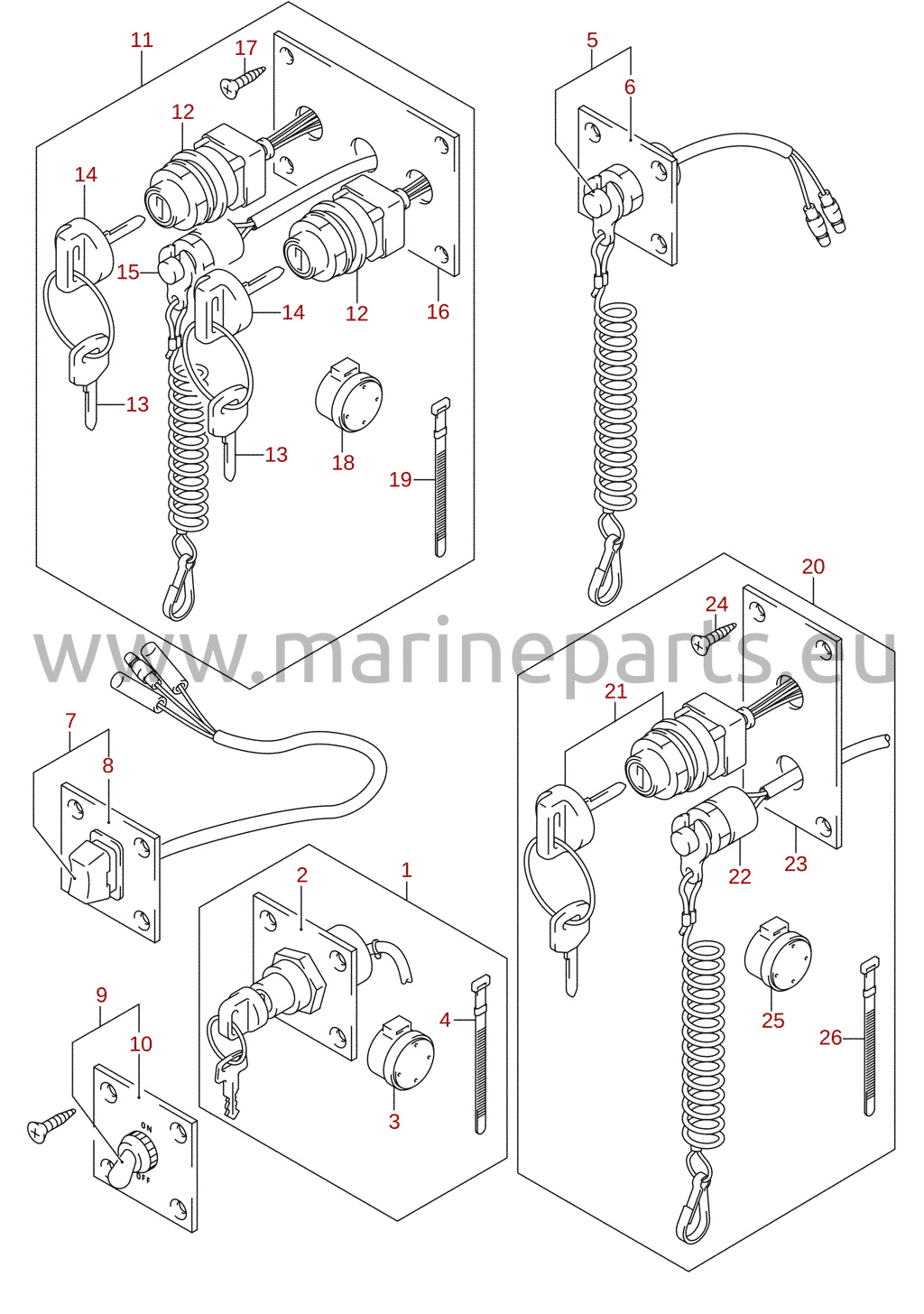

Brytare (tillval)
Referensnr. DF250_E01 63

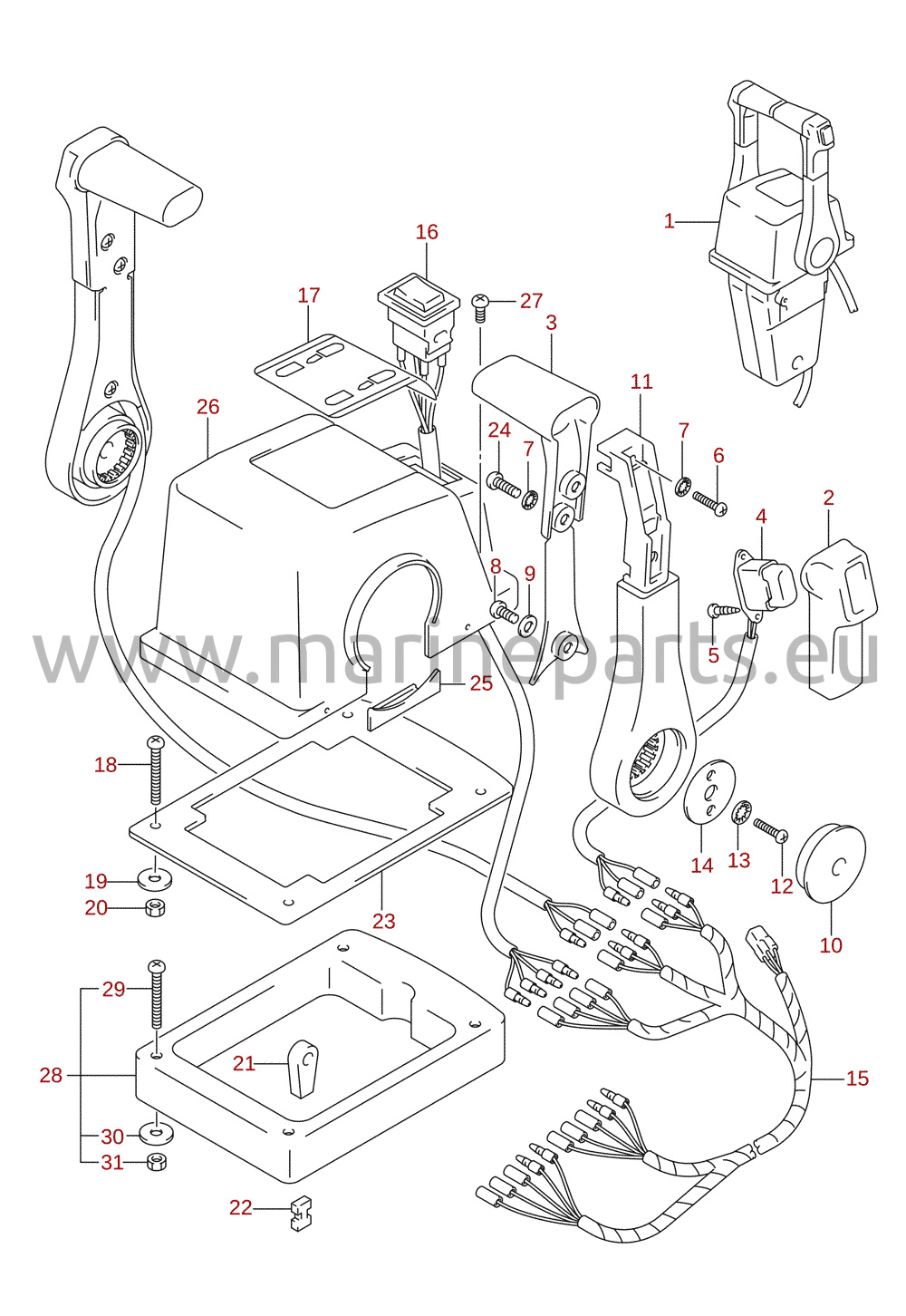

Reglage, dubbelt (1) (tillval)
Referensnr. DF250_E01 64

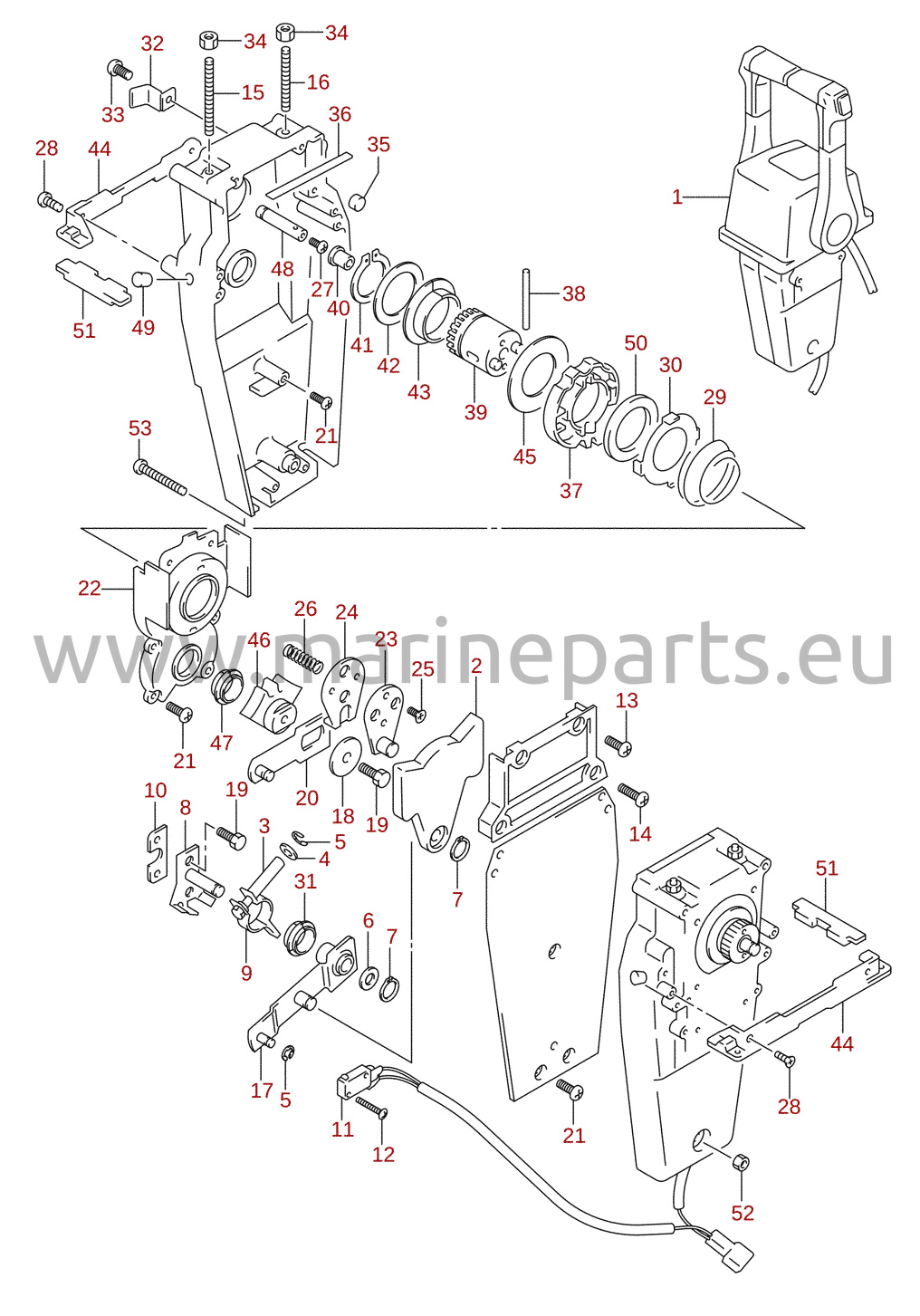

Reglage, dubbelt (2) (tillval)
Referensnr. DF250_E01 65

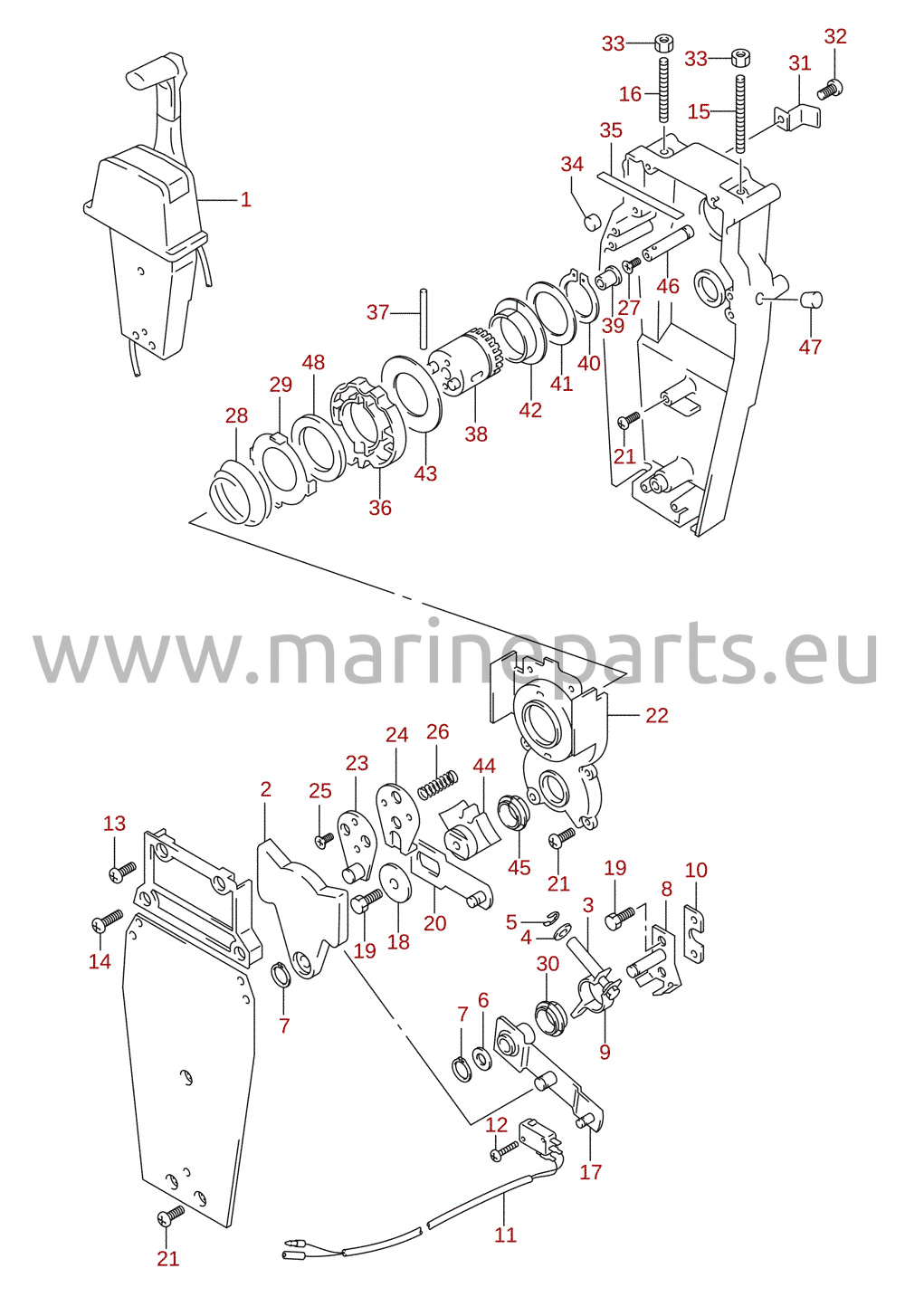

Reglage, enkelt (2) (tillval)
Referensnr. DF250_E01 67

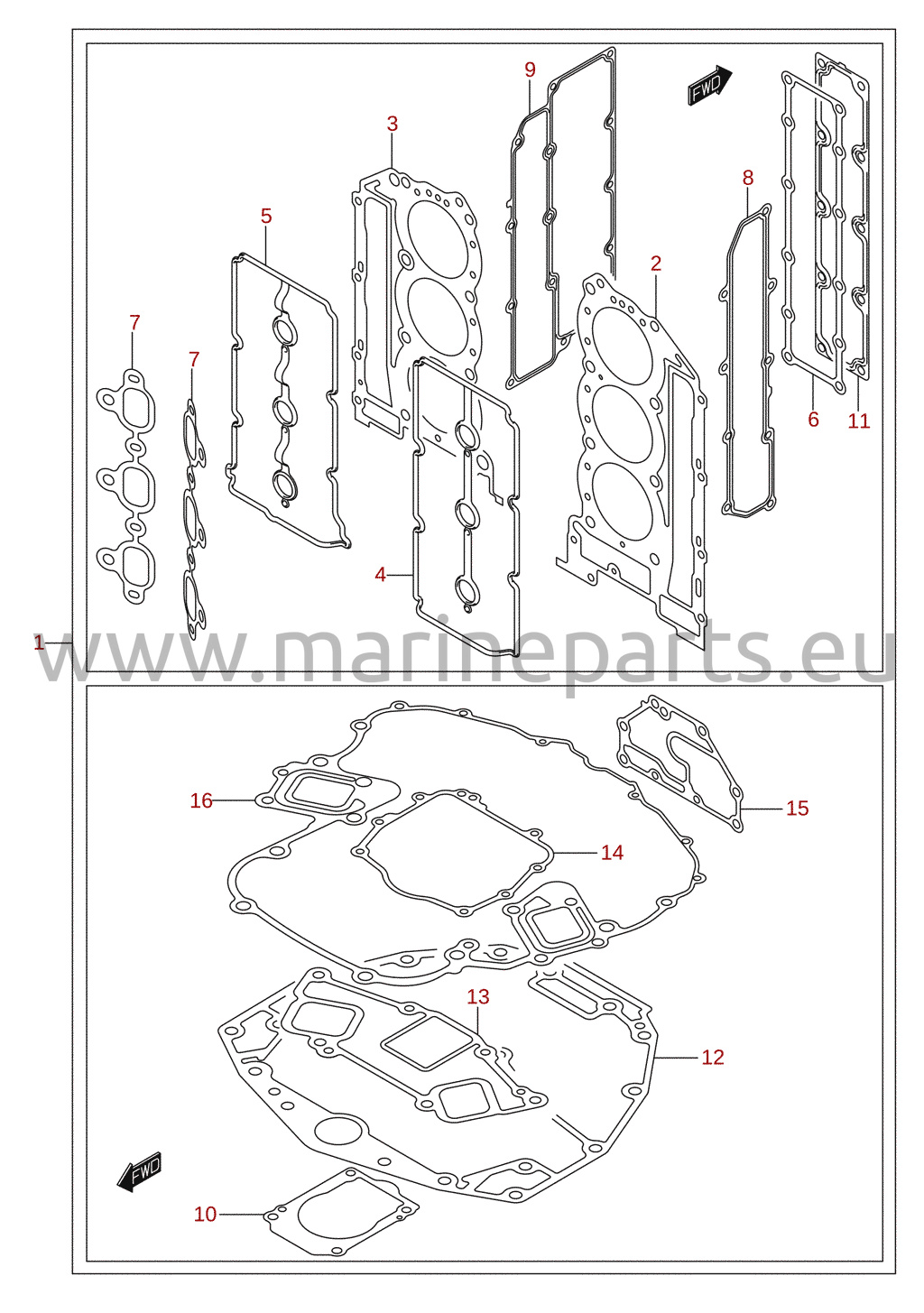

Packningssats (tillval)
Referensnr. DF250_E01 69
